6 Elektrische Installation
Grundgeräte im Leistungsbereich 55 kW
Sicherungen und Leitungsquerschnitte nach UL

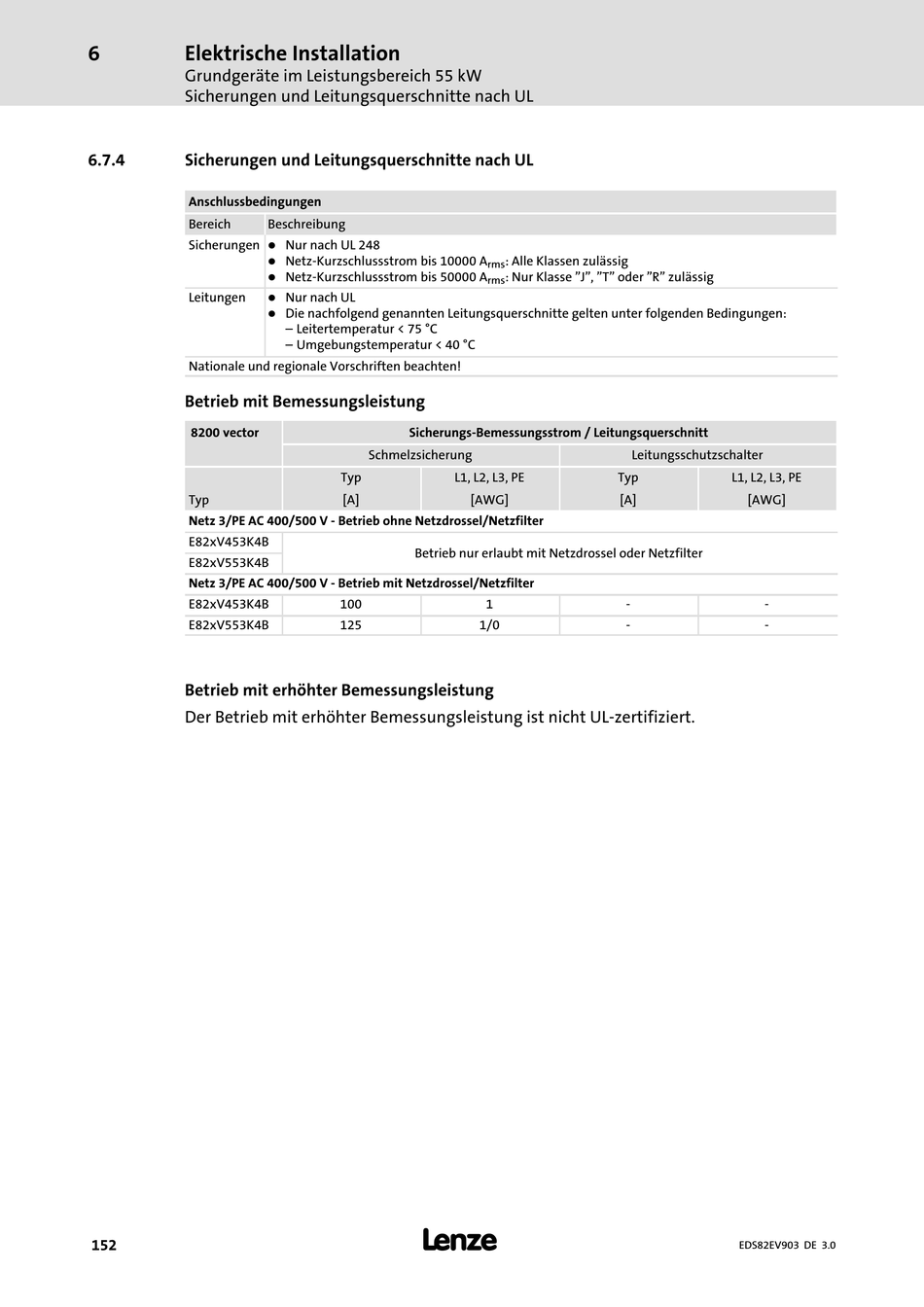

6.7.4 Sicherungen und Leitungsquerschnitte nach UL
Anschlussbedingungen
Bereich
Sicherungen
Leitungen
Nationale und regionale Vorschriften beachten!
Betrieb mit Bemessungsleistung
8200 vector
Typ
Netz 3/PE AC 400/500 V − Betrieb ohne Netzdrossel/Netzfilter
E82xV453K4B
E82xV553K4B
Netz 3/PE AC 400/500 V − Betrieb mit Netzdrossel/Netzfilter
E82xV453K4B
E82xV553K4B
Betrieb mit erhöhter Bemessungsleistung
Der Betrieb mit erhöhter Bemessungsleistung ist nicht UL−zertifiziert.
152
Beschreibung
l Nur nach UL 248
l Netz−Kurzschlussstrom bis 10000 A
l
Netz−Kurzschlussstrom bis 50000 A
l
Nur nach UL
l
Die nachfolgend genannten Leitungsquerschnitte gelten unter folgenden Bedingungen:
– Leitertemperatur < 75 °C
– Umgebungstemperatur < 40 °C
Sicherungs−Bemessungsstrom / Leitungsquerschnitt
Schmelzsicherung
Typ
[A]
Betrieb nur erlaubt mit Netzdrossel oder Netzfilter
100
125
l
: Alle Klassen zulässig
rms
: Nur Klasse "J", "T" oder "R" zulässig
rms
L1, L2, L3, PE Typ
[AWG] [A]
1 −
1/0 −
Leitungsschutzschalter
L1, L2, L3, PE
[AWG]
−
−
EDS82EV903 DE 3.0
