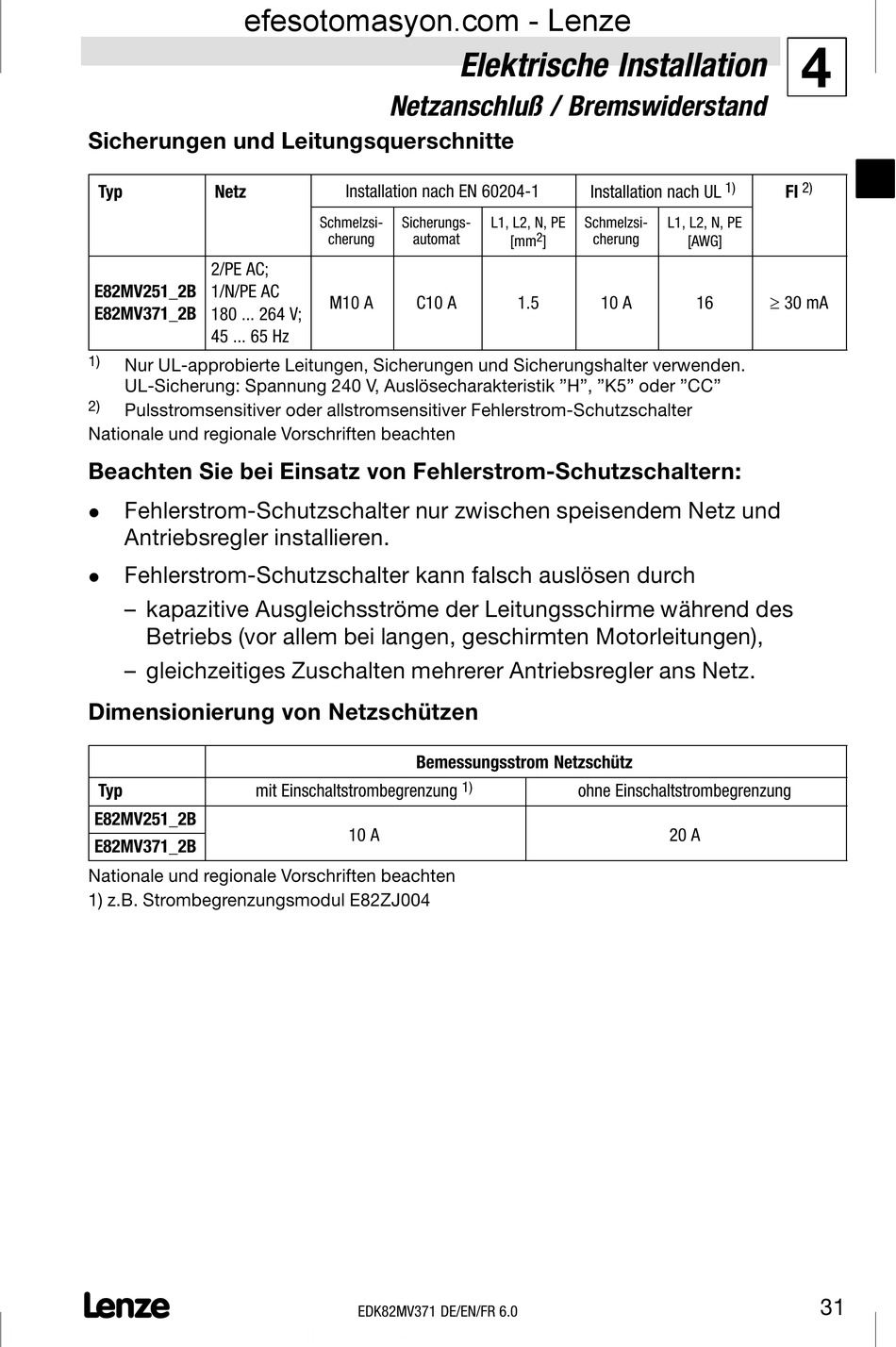

Sicherungen und Leitungsquerschnitte

Typ Netz
2/PE AC;
E82MV251_2B 1/N/PE AC
E82MV371_2B 180 ... 264 V;
45 ... 65 Hz
1)
Nur UL−approbierte Leitungen, Sicherungen und Sicherungshalter verwenden.
UL−Sicherung: Spannung 240 V, Auslösecharakteristik "H", "K5" oder "CC"
2)
Pulsstromsensitiver oder allstromsensitiver Fehlerstrom−Schutzschalter
Nationale und regionale Vorschriften beachten
Beachten Sie bei Einsatz von Fehlerstrom−Schutzschaltern:
Fehlerstrom−Schutzschalter nur zwischen speisendem Netz und
l
Antriebsregler installieren.
Fehlerstrom−Schutzschalter kann falsch auslösen durch
l
– kapazitive Ausgleichsströme der Leitungsschirme während des
Betriebs (vor allem bei langen, geschirmten Motorleitungen),
– gleichzeitiges Zuschalten mehrerer Antriebsregler ans Netz.
Dimensionierung von Netzschützen
Typ
E82MV251_2B
E82MV371_2B
Nationale und regionale Vorschriften beachten
1) z.B. Strombegrenzungsmodul E82ZJ004
L
Netzanschluß / Bremswiderstand
Installation nach EN 60204−1
Schmelzsi- Sicherungs-
cherung automat
M10 A C10 A
Bemessungsstrom Netzschütz
mit Einschaltstrombegrenzung
10 A
EDK82MV371 DE/EN/FR 6.0
Elektrische Installation
Installation nach UL
L1, L2, N, PE Schmelzsi-
2
cherung
[mm ]
1.5 10 A
1)
ohne Einschaltstrombegrenzung
4
1) 2)
FI
L1, L2, N, PE
[AWG]
³ 30 mA
16
20 A
