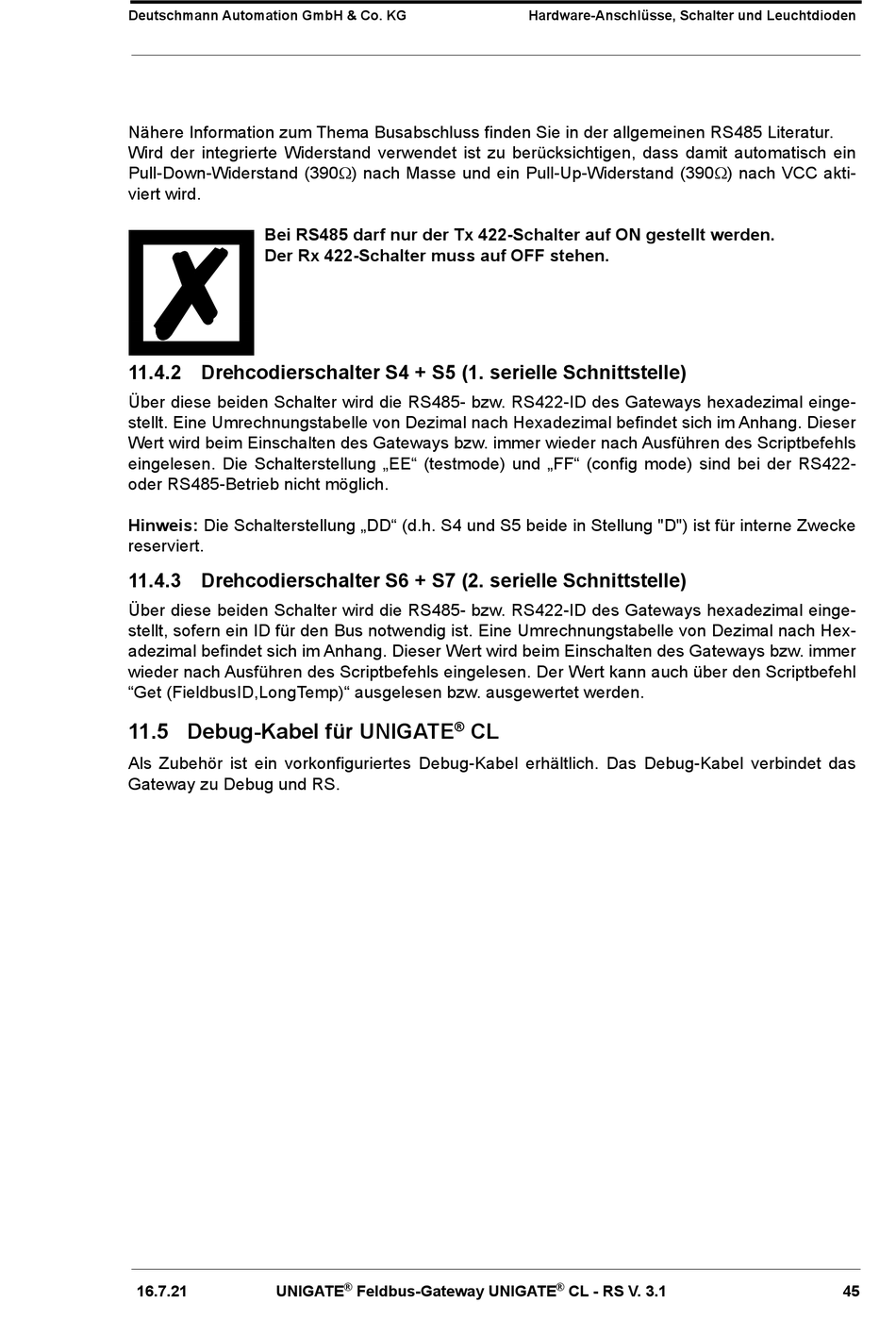

Nähere Information zum Thema Busabschluss finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet ist zu berücksichtigen, dass damit automatisch ein
Pull-Down-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC akti-
viert wird.
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.
11.4.2 Drehcodierschalter S4 + S5 (1. serielle Schnittstelle)
Über diese beiden Schalter wird die RS485- bzw. RS422-ID des Gateways hexadezimal einge-
stellt. Eine Umrechnungstabelle von Dezimal nach Hexadezimal befindet sich im Anhang. Dieser
Wert wird beim Einschalten des Gateways bzw. immer wieder nach Ausführen des Scriptbefehls
eingelesen. Die Schalterstellung „EE" (testmode) und „FF" (config mode) sind bei der RS422-
oder RS485-Betrieb nicht möglich.
Hinweis: Die Schalterstellung „DD" (d.h. S4 und S5 beide in Stellung "D") ist für interne Zwecke
reserviert.
11.4.3 Drehcodierschalter S6 + S7 (2. serielle Schnittstelle)
Über diese beiden Schalter wird die RS485- bzw. RS422-ID des Gateways hexadezimal einge-
stellt, sofern ein ID für den Bus notwendig ist. Eine Umrechnungstabelle von Dezimal nach Hex-
adezimal befindet sich im Anhang. Dieser Wert wird beim Einschalten des Gateways bzw. immer
wieder nach Ausführen des Scriptbefehls eingelesen. Der Wert kann auch über den Scriptbefehl
"Get (FieldbusID,LongTemp)" ausgelesen bzw. ausgewertet werden.
11.5 Debug-Kabel für UNIGATE
Als Zubehör ist ein vorkonfiguriertes Debug-Kabel erhältlich. Das Debug-Kabel verbindet das
Gateway zu Debug und RS.
