Hardware-Anschlüsse, Schalter und Leuchtdioden
11 Hardware-Anschlüsse, Schalter und Leuchtdioden
11.1 Gerätebeschriftung

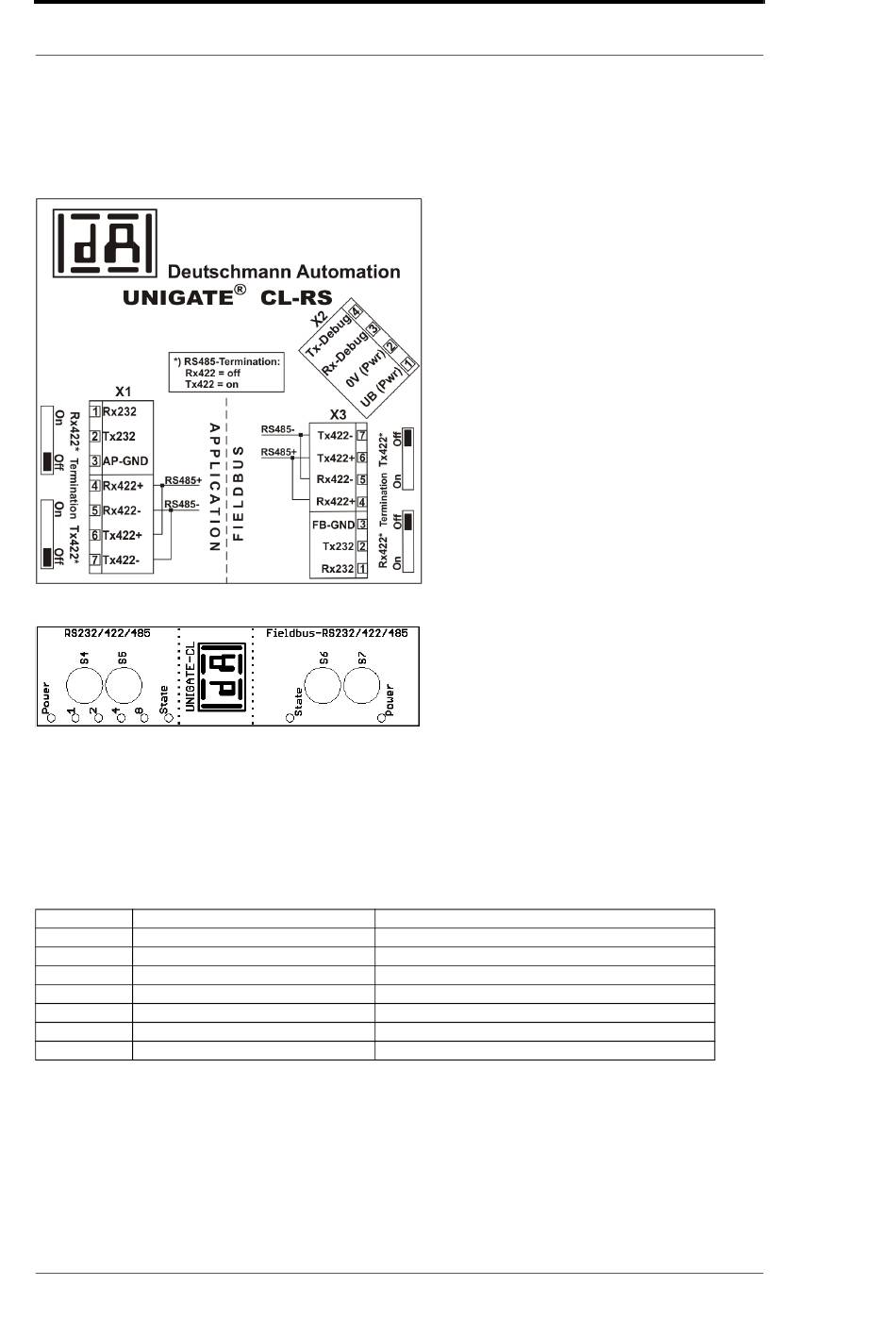

Bild 1: Anschlussbeschriftung und Terminierung
Bild 2: Frontblende: Drehschalter und Leuchtanzeigen

11.2 Stecker

11.2.1 Stecker zum externen Gerät (1. RS-Schnittstelle)
An dem an der Oberseite des Gerätes zugänglichen Stecker (Beschriftung: APPLICATION) ist
die 1. serielle Schnittstelle verfügbar.
Pinbelegung X1 (3pol. + 4pol. Schraub-Steckverbinder)
Pin Nr. Name
1 Rx 232
2 Tx 232
3 AP-GND
4 Rx 422+ (485+)
5 Rx 422- (485-)
6 Tx 422+ (485+)
7 Tx 422- (485-)
42
Funktion
Empfangssignal
Sendesignal
Applikation Ground
Empfangssignal
Empfangssignal
Sendesignal
Sendesignal
®
