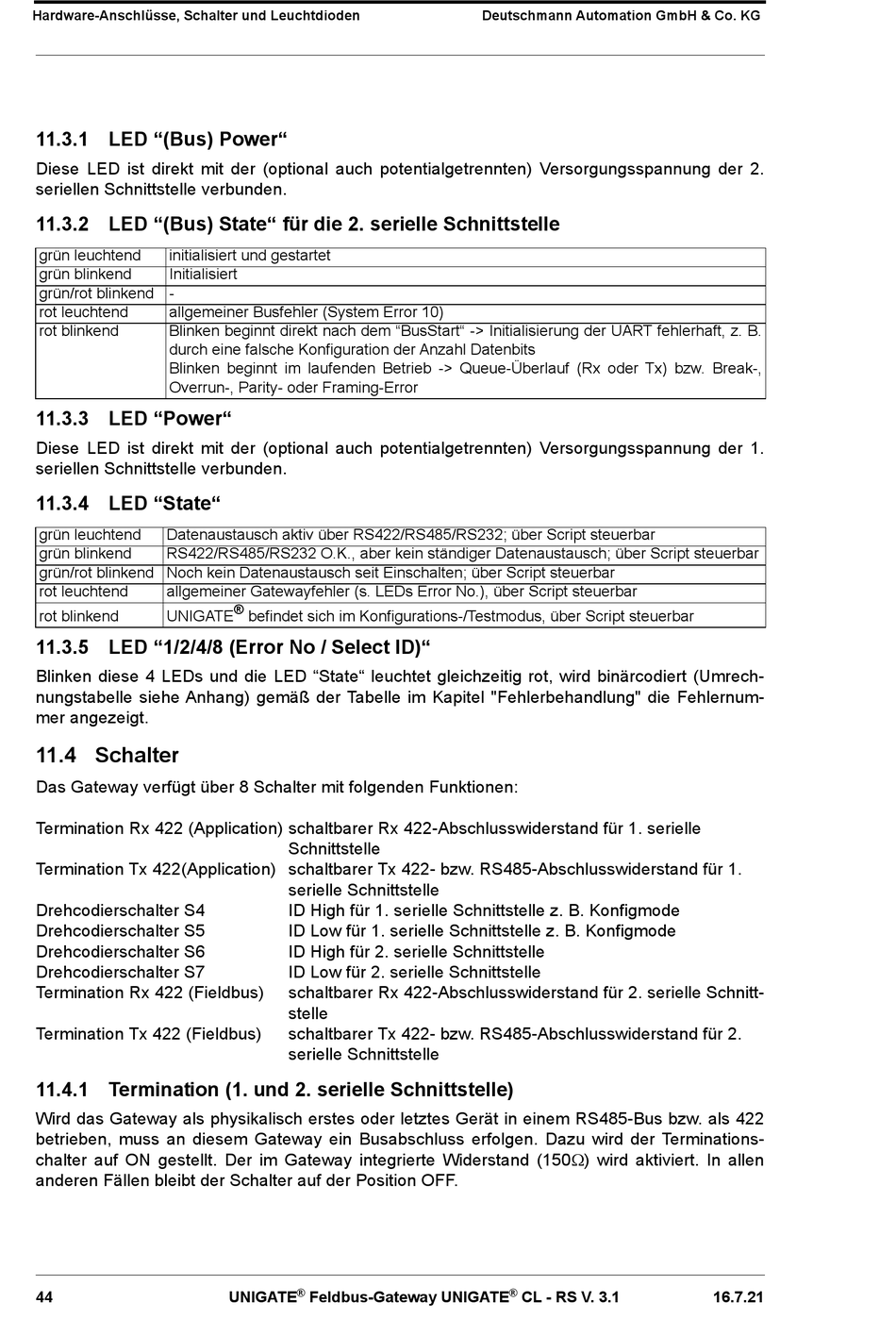

Hardware-Anschlüsse, Schalter und Leuchtdioden
11.3.1 LED "(Bus) Power"
Diese LED ist direkt mit der (optional auch potentialgetrennten) Versorgungsspannung der 2.
seriellen Schnittstelle verbunden.
11.3.2 LED "(Bus) State" für die 2. serielle Schnittstelle
grün leuchtend
initialisiert und gestartet
grün blinkend
Initialisiert
grün/rot blinkend -
rot leuchtend
allgemeiner Busfehler (System Error 10)
rot blinkend
Blinken beginnt direkt nach dem "BusStart" -> Initialisierung der UART fehlerhaft, z. B.
durch eine falsche Konfiguration der Anzahl Datenbits
Blinken beginnt im laufenden Betrieb -> Queue-Überlauf (Rx oder Tx) bzw. Break-,
Overrun-, Parity- oder Framing-Error
11.3.3 LED "Power"
Diese LED ist direkt mit der (optional auch potentialgetrennten) Versorgungsspannung der 1.
seriellen Schnittstelle verbunden.
11.3.4 LED "State"
grün leuchtend
Datenaustausch aktiv über RS422/RS485/RS232; über Script steuerbar
grün blinkend
RS422/RS485/RS232 O.K., aber kein ständiger Datenaustausch; über Script steuerbar
grün/rot blinkend Noch kein Datenaustausch seit Einschalten; über Script steuerbar
rot leuchtend
allgemeiner Gatewayfehler (s. LEDs Error No.), über Script steuerbar
rot blinkend
UNIGATE
11.3.5 LED "1/2/4/8 (Error No / Select ID)"
Blinken diese 4 LEDs und die LED "State" leuchtet gleichzeitig rot, wird binärcodiert (Umrech-
nungstabelle siehe Anhang) gemäß der Tabelle im Kapitel "Fehlerbehandlung" die Fehlernum-
mer angezeigt.
11.4 Schalter
Das Gateway verfügt über 8 Schalter mit folgenden Funktionen:
Termination Rx 422 (Application) schaltbarer Rx 422-Abschlusswiderstand für 1. serielle
Termination Tx 422(Application) schaltbarer Tx 422- bzw. RS485-Abschlusswiderstand für 1.
Drehcodierschalter S4
Drehcodierschalter S5
Drehcodierschalter S6
Drehcodierschalter S7
Termination Rx 422 (Fieldbus)
Termination Tx 422 (Fieldbus)
11.4.1 Termination (1. und 2. serielle Schnittstelle)
Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422
betrieben, muss an diesem Gateway ein Busabschluss erfolgen. Dazu wird der Terminations-
chalter auf ON gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen
anderen Fällen bleibt der Schalter auf der Position OFF.
44
®
befindet sich im Konfigurations-/Testmodus, über Script steuerbar
Schnittstelle
serielle Schnittstelle
ID High für 1. serielle Schnittstelle z. B. Konfigmode
ID Low für 1. serielle Schnittstelle z. B. Konfigmode
ID High für 2. serielle Schnittstelle
ID Low für 2. serielle Schnittstelle
schaltbarer Rx 422-Abschlusswiderstand für 2. serielle Schnitt-
stelle
schaltbarer Tx 422- bzw. RS485-Abschlusswiderstand für 2.
serielle Schnittstelle
®
UNIGATE
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
CL - RS V. 3.1
16.7.21
