Bedienerhandbuch
Universelles Feldbus-Gateway
®
UNIGATE

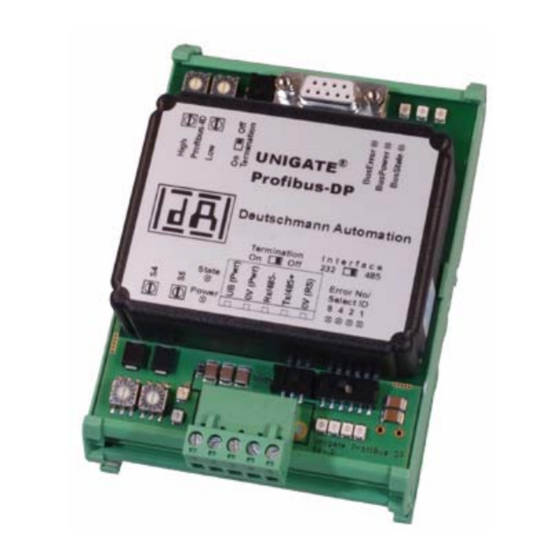

UNIGATE RS232/485 - ProfibusDP
UNIGATE RS232/422 - ProfibusDP
UNIGATE SC232/485 - ProfibusDP
UNIGATE SC232/422 - ProfibusDP
V2381
Deutschmann Automation GmbH & Co. KG Carl-Zeiss-Str. 8 D-65520 Bad Camberg
Tel:+49-(0)6434-9433-0 Hotline: +49-(0)6434-9433-33 Fax: +49-(0)6434-9433-40
Internet: http://www.deutschmann.de
Werbung
Verwandte Anleitungen für DEUTSCHMANN AUTOMATION UNIGATE RS232/485 - ProfibusDP
Inhaltszusammenfassung für DEUTSCHMANN AUTOMATION UNIGATE RS232/485 - ProfibusDP

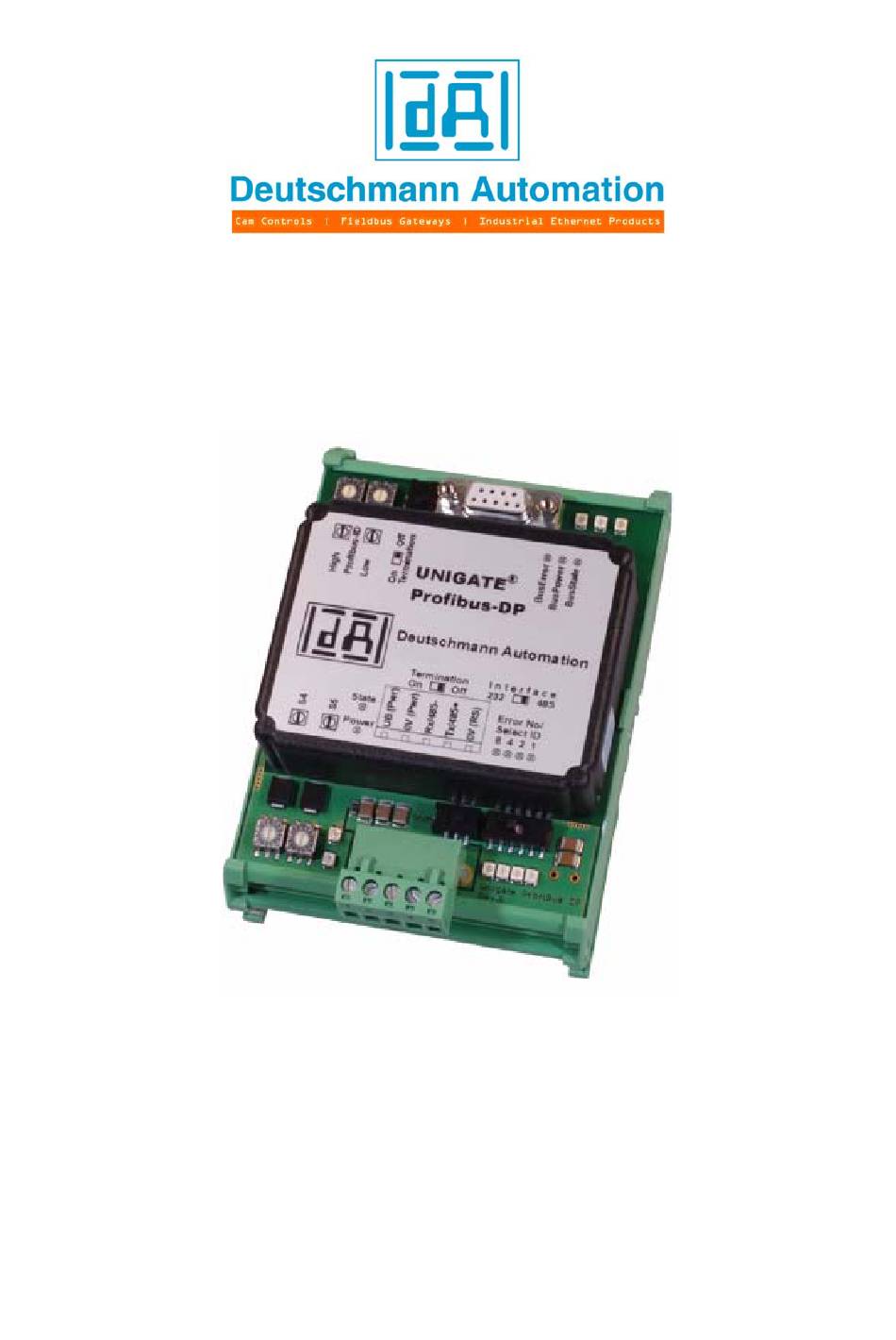

- Seite 1 Bedienerhandbuch Universelles Feldbus-Gateway ® UNIGATE UNIGATE RS232/485 - ProfibusDP UNIGATE RS232/422 - ProfibusDP UNIGATE SC232/485 - ProfibusDP UNIGATE SC232/422 - ProfibusDP V2381 Deutschmann Automation GmbH & Co. KG Carl-Zeiss-Str. 8 D-65520 Bad Camberg Tel:+49-(0)6434-9433-0 Hotline: +49-(0)6434-9433-33 Fax: +49-(0)6434-9433-40 Internet: http://www.deutschmann.de...
- Seite 3 Deutschmann Automation GmbH & Co. KG Hinweise zur CE-Kennzeichnung der Baugruppe ... 8 EU-Richtlinie EMV ......8 Einsatzbereich .
- Seite 4 Deutschmann Automation GmbH & Co. KG 9.2.1 Datenaufbau ........22 9.2.2 Parameter Feldbus .
- Seite 5 Deutschmann Automation GmbH & Co. KG 11.2 Konfiguration des UNIGATE RS ..... 34 11.3 Konfiguration des UNIGATE SC ..... 34 11.3.1 Profibus .
- Seite 6 Deutschmann Automation GmbH & Co. KG 15.1.1 DPV1 ........48 15.1.2 DPV2 .
- Seite 7 Für Verbesserungsvorschläge sind wir dankbar. Copyright Copyright (C) Deutschmann Automation GmbH & Co. KG 1997 – 2011. All rights reserved. Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung Ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Scha- denersatz.
- Seite 8 Die EU-Konformitätserklärungen werden gemäß der EU-Richtlinie, Artikel 10, für die zuständi- gen Behörden zur Verfügung gehalten bei: Deutschmann Automation GmbH & Co. KG, Carl-Zeiss-Straße 8, 65520 Bad Camberg Einsatzbereich Die Baugruppen sind ausgelegt für den Einsatz im Industriebereich und erfüllen die folgenden Anforderungen.
- Seite 9 Deutschmann Automation GmbH & Co. KG Hinweise für den Hersteller von Maschinen Hinweise für den Hersteller von Maschinen Einleitung Die Baugruppe UNIGATE stellt keine Maschine im Sinne der EU-Richtlinie "Maschinen" dar. Für die Baugruppe gibt es deshalb keine Konformitätserklärung bezüglich der EU-Richtlinie Maschinen.
- Seite 10 Einführung Deutschmann Automation GmbH & Co. KG Einführung Die Baugruppe UNIGATE RS232/RS485/ bzw. SC232/SC485-ProfibusDP dient als Anpassung einer seriellen Schnittstelle an den ProfibusDP nach EN 50 170. Es fungiert in diesem Anwen- dungsfall als Gateway und arbeitet als ProfibusDP Slave. Es kann von jedem normkonformen Master betrieben werden.
- Seite 11 Deutschmann Automation GmbH & Co. KG Einführung UNIGATE RS Software Flußdiagramm Das nachfolgende Bild zeigt einen typischen Applikationsablauf eines UNIGATE Feldbus- Moduls. 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
- Seite 12 Einführung Deutschmann Automation GmbH & Co. KG UNIGATE SC Software Flußdiagramm Das nachfolgende Bild zeigt den typischen Applikationsablauf eines UNIGATE Feldbus-Moduls. HW Reset RAM test Fieldbus ASIC test Init Konfigmode Switch = FF Start konfig msg Read/write konfig data Testmode...
- Seite 13 Deutschmann Automation GmbH & Co. KG Einführung UNIGATE Blockdiagramm Das nachfolgende Bild zeigt ein typisches UNIGATE Modul-Design. UNIGATE Applikationsdiagramm Das nachfolgende Bild zeigt ein typisches Anschaltschema. 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
- Seite 14 Die Betriebsmodi des Gateway Deutschmann Automation GmbH & Co. KG Die Betriebsmodi des Gateway Konfigurationsmodus (config mode) Der Konfigurationsmodus dient der Konfiguration des Gateways. Nur in diesem Modus sind Ein- stellungen an der Konfiguration des Gateways möglich. Das Gateway wird in diesem Modus starten wenn die Schalter S4 und S5 beim Start des Gateways beide die Stellung "F"...
- Seite 15 Deutschmann Automation GmbH & Co. KG Die Betriebsmodi des Gateway Funktionsweise des Testmodus Nach dem Neustart im Testmodus wird das Gateway mit den momentanen Einstellungen für die Baudrate, Parity, Start-, Daten- und Stopbits auf der seriellen Seite im Rhythmus von 1 Sekunde die Werte 0-15 in hexadezimaler Schreibweise ("0".."F") in ASCII-Kodierung senden.
- Seite 16 RS-Schnittstelle Deutschmann Automation GmbH & Co. KG RS-Schnittstelle Framing Check - nur im UNIGATE RS Über die Funktion "Framing Check" ab der Software V 3.0 wird die Länge des Stopbits, das das Gateway empfängt überprüft. Hierbei ist das vom Gateway erzeugte Stopbit immer lang genug, damit angeschlossene Teilnehmer das Stopbit auswerten können.
- Seite 17 Nach dem ISO/OSI-Modell kann eine Kommunikation in sieben Schichten, Layer 1 bis Layer 7, aufgeteilt werden. Die Gateways der DEUTSCHMANN AUTOMATION setzen die Layer 1 und 2 vom kundenspezi- fischen Bussystem (RS485 / RS232) auf das entsprechende Feldbussystem um. Layer 3 bis 6 sind leer, der Layer 7 wird bei den RS-Standardgateways transparent weitergegeben.
- Seite 18 Funktionsweise des Systems Deutschmann Automation GmbH & Co. KG Mögliche Datenlängen In der folgenden Tabelle sind die maximal zu übertragenden Daten tabellarisch dargestellt: Eingangsdaten max. 244 Bytes variabel: hier Maximalwert Ausgangsdaten max. 244 Bytes variabel: hier Maximalwert Parameter 8 Bytes...
- Seite 19 Deutschmann Automation GmbH & Co. KG Transparent-Modus - nur im UNIGATE RS Transparent-Modus - nur im UNIGATE RS Die Daten werden transparent ohne irgendwelche Zeitüberwachungen übertragen. Masterseits gibt der Anwender die Daten vor. Diese Daten werden dann bis zum externen Gerät ohne irgendwelche Überwachungen durchgereicht.
- Seite 20 Zeichenverzugszeit-Modus - nur im UNIGATE RS Deutschmann Automation GmbH & Co. KG Zeichenverzugszeit-Modus - nur im UNIGATE RS Der ’Zeichenverzugszeit-Modus’ ist kein Protokoll sondern eine Sondervariante des “Universal 232“-Protokolls (siehe entsprechendes Kapitel). Empfangsrichtung Empfangene Daten werden in den Sendepuffer eingetragen, bis nach dem Empfang des letzten Zeichens die Zeichenverzugszeit abläuft.
- Seite 21 Deutschmann Automation GmbH & Co. KG Implementierte Protokolle im UNIGATE RS Implementierte Protokolle im UNIGATE RS Protokoll ARCNET ARCNET steht für Attached Resource Computer NETwork. Es gehört zu der Gruppe der Token-Bus-Netzwerke. ARCNET liegt ein Multi-Master-Konzept zugrunde; d. h. jeder ARCNET-Teilnehmer kann uneingeschränkt mit jedem anderen ARCNET- Teilnehmer kommunizieren.
- Seite 22 Implementierte Protokolle im UNIGATE RS Deutschmann Automation GmbH & Co. KG 9.1.3.1 ARCNET-ID des UNIGATE Das Gateway benötigt selbst ebenfalls eine ARCNET-ID, um Daten im Netz austauschen zu kön- nen. Dieser ID wird über die Drehschalter auf der ARCNET-Seite eingestellt. Erlaubte Werte sind hierbei 1 bis 254 (01H..FEH).
- Seite 23 Deutschmann Automation GmbH & Co. KG Implementierte Protokolle im UNIGATE RS 9.2.3.3 Dieses Byte ist nur noch aus Kompatibilitätsgründen vorhanden. Es wird niemals aktiviert. 9.2.3.4 Datenbereich In diesem Feld werden die Nutzdaten übertragen. 9.2.3.5 Checksumme Es können beim Universal 232 Protokoll folgende Checksummen ausgewählt werden: XOR, byteweise Summe, XOR mit negiertem Ergebnis und byteweise Summe mit negiertem Ergebnis.
- Seite 24 Implementierte Protokolle im UNIGATE RS Deutschmann Automation GmbH & Co. KG 9.3.1 Datenaufbau 3964R 9.3.2 Protokollfestlegungen Das Telegrammformat ist: Daten • Die empfangenen Nettodaten werden in beiden Richtungen unverändert durchgereicht (trans- parent). Achtung: Davon ausgenommen ist die DLE-Verdoppelung; d. h. ein DLE (10H) auf der Bus- seite wird zweifach auf der RS-Seite gesendet, ein doppeltes DLE auf der RS-Seite wird nur einmal an den Busmaster gesendet.
- Seite 25 Deutschmann Automation GmbH & Co. KG Implementierte Protokolle im UNIGATE RS 9.3.3.5 Einleitung des Datenverkehrs durch den hochprioren Teilnehmer Bei negativer Quittung oder Zeitüberschreitung wird ein vom externen Gerät gesendetes Tele- gramm 2 x wiederholt, bevor eine Störung gemeldet wird.
- Seite 26 Implementierte Protokolle im UNIGATE RS Deutschmann Automation GmbH & Co. KG Achtung: Das Gateway arbeitet immer mit „Even-Parity“, wie in der Spezifikation vorgeschrieben. 9.4.1 Ablauf der Datenübertragung Die ersten 6 Byte der oben beschriebenen Daten enthalten immer ein RK512-Kommando, das von dem Sender eingeleitet wird.
- Seite 27 Deutschmann Automation GmbH & Co. KG Implementierte Protokolle im UNIGATE RS 9.5.2 UNIGATE als Modbus-Master 9.5.2.1 Vorbereitung Vor dem Beginn des Datenaustausches müssen die Parameter „Baudrate“, „Parity“, „Start-“, Stop-“ und „Datenbits“ sowie gegebenenfalls „Triggerbyte“ und „Längenbyte“ eingestellt werden. Außerdem muß eine „Responsetime“ vorgegeben werden, die der max. Zeit entspricht, bis der Modbus-Slave nach einer Anfrage antwortet.
- Seite 28 Implementierte Protokolle im UNIGATE RS Deutschmann Automation GmbH & Co. KG Die Antwort des selektierten Slaves wird vom Gateway daraufhin - ohne CRC-Checksumme - an den Feldbusmaster geschickt. Erfolgt innerhalb der festgelegten „Responsetime“ keine Antwort, meldet das Gateway einen „TIMEOUT-ERROR“.
- Seite 29 Deutschmann Automation GmbH & Co. KG Implementierte Protokolle im UNIGATE RS 9.5.4 UNIGATE als Modbus-ASCII Master -> Beschreibung: siehe Kapitel 9.5.2 "UNIGATE als Modbus-Master". 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
- Seite 30 Erstellung eines Scripts - nur für UNIGATE SC Deutschmann Automation GmbH & Co. KG 10 Erstellung eines Scripts - nur für UNIGATE SC 10.1 Was ist ein Script Ein Script ist eine Anreihung von Befehlen, die in exakt dieser Reihenfolge ausgeführt werden.
- Seite 31 Deutschmann Automation GmbH & Co. KG Erstellung eines Scripts - nur für UNIGATE SC 10.6 Die Benutzung des Protocol Developers Das Softwaretool Protocol Developer kann von unserer Internetseite http://www.deutschmann.de heruntergeladen werden. Es ist als Werkzeug zum einfachen Erstellen eines Scripts für unsere Script Gateways gedacht;...
- Seite 32 Erstellung eines Scripts - nur für UNIGATE SC Deutschmann Automation GmbH & Co. KG 4800 Baud: 0,16% 9600 Baud: 0,16% 19200 Baud: 0,16% 38400 Baud: 1,35% 57600 Baud: 1,35% 62500 Baud: 115200 Baud: 1,35% 312500 Baud: 625000 Baud: 10.8 Scriptabarbeitungszeiten Das Script wird vom Protocol Developer übersetzt, und der dabei erzeugte Code in das Gateway...
- Seite 33 Deutschmann Automation GmbH & Co. KG Hardware-Anschlüsse, Schalter und Leuchtdioden 11 Hardware-Anschlüsse, Schalter und Leuchtdioden 11.1 Gerätezeichnung 11.1.1 Ausführung UNIGATE RS / SC 232/485-ProfibusDP 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
- Seite 34 Hardware-Anschlüsse, Schalter und Leuchtdioden Deutschmann Automation GmbH & Co. KG 11.1.2 Ausführung UNIGATE RS / SC 232/422-ProfibusDP 11.2 Konfiguration des UNIGATE RS Das Gateway wird herstellerseitig mit folgender Konfiguration ausgeliefert: - Transparente Datenübertragung (d.h. der Layer 7 wird unverändert übertragen) Die Konfiguration des Gateways kann vom Kunden verändert werden.
- Seite 35 Deutschmann Automation GmbH & Co. KG Hardware-Anschlüsse, Schalter und Leuchtdioden Zur Konfiguration der Profibus-Adresse siehe nachfolgend abgebildetes Schaubild. 11.3.1 Profibus • Konfigurationsdaten: gemäß GSD-Datei Diagnosedaten: max. 8 Byte (s. Kapitel Fehlerbehandlung) • • Baudrate: automatische Erkennung bis 12 MBaud Sync: unterstützt...
- Seite 36 Hardware-Anschlüsse, Schalter und Leuchtdioden Deutschmann Automation GmbH & Co. KG 11.4 Stecker 11.4.1 Stecker zum externen Gerät (RS-Schnittstelle) An dem an der Unterseite des Gerätes zugänglichen Stecker muß das Verbindungskabel zum externen Gerät gesteckt werden. Pinbelegung (5pol. Schraub-Steckanschluß; nicht bei RS422 verfügbar) Pin Nr.
- Seite 37 Deutschmann Automation GmbH & Co. KG Hardware-Anschlüsse, Schalter und Leuchtdioden Pinbelegung (2pol. Schraub-/Steckverbinder; nur in Verbindung mit 9pol. D-SUB.) Pin Nr. Name Funktion 10,8..30 V / DC 10,8..30 Volt Versorgungsspannung 0 V / DC 0 Volt Versorgungsspannung 11.4.2 ProfibusDP-Stecker An der Oberseite des Gerätes ist der Stecker (Beschriftung: ProfibusDP) zum Anschluß an Profi- bus.
- Seite 38 Hardware-Anschlüsse, Schalter und Leuchtdioden Deutschmann Automation GmbH & Co. KG 11.5.1 LED “Bus Error“ Diese LED wird direkt vom Profibus ASIC angesteuert und signalisiert, daß sich der Profibus nicht im Zustand “DATA EXCHANGE” befindet. 11.5.2 LED “Bus Power“ Diese LED ist direkt mit der potentialgetrennten Versorgungsspannung der Profibus-Seite ver- bunden.
- Seite 39 Deutschmann Automation GmbH & Co. KG Hardware-Anschlüsse, Schalter und Leuchtdioden 11.6.2 Schiebeschalter Termination Profibus Wird das Gateway als physikalisch erstes oder letztes Gerät im ProfibusDP betrieben, muß an diesem Gateway ein Busabschluß erfolgen. Dazu muß entweder ein Busabschlußwiderstand im Stecker oder der im Gateway integrierte Widerstand (220) aktiviert werden. Dazu wird der Schiebeschalter auf die Position ON geschoben.
- Seite 40 Fehlerbehandlung Deutschmann Automation GmbH & Co. KG 12 Fehlerbehandlung 12.1 Fehlerbehandlung beim UNIGATE RS Erkennt das Gateway einen Fehler, so wird dieser dadurch signalisiert, daß die LED “State“ rot leuchtet und gleichzeitig die Fehlernummer gemäß nachfolgender Tabelle über die LED's “Error No“...
- Seite 41 Deutschmann Automation GmbH & Co. KG Fehlerbehandlung Im Konfigurationsmodus sind diese Anzeigen nicht gültig und nur für interne Zwecke bestimmt. Fehlernr. LED8 LED4 LED2 LED1 bzw. ID Fehlerbeschreibung Reserviert Hardwarefehler EEROM-Fehler interner Speicherfehler FeldbusHardwarefehler oder falsche Feldbus ID Script-Fehler Reserviert RS Sende-Puffer-Überlauf...
- Seite 42 Gehäusevarianten Deutschmann Automation GmbH & Co. KG 13 Gehäusevarianten Optional liefert Deutschmann Automation GmbH & Co. KG Gateways in Gehäuse-Varianten, die die Schutzart IP 65/66 erfüllen. Gehäuse haben die Aufgabe Einbauten gegen Gefahren von außen zu schützen. Diese Gefah- ren können vielfältiger Natur sein und sind bei den Auswahlkriterien für eine bestimmte Gehäu- sevariante von entscheidender Bedeutung.
- Seite 43 Deutschmann Automation GmbH & Co. KG Gehäusevarianten 3. Das Gehäuse muß auf einem geerdeten Montageplatz befestigt wer- den. 4. Unterhalb des Gehäuses min. 5cm Platz zur Kabeleinführung lassen. Bitte beachten: Alle Zuleitungen sind geschirmt auszuführen. Die Feldbusleitungen müssen durch die PG-Verschraubungen durchgeführt werden, ohne daß...
- Seite 44 Aufbaurichtlinien Deutschmann Automation GmbH & Co. KG 14 Aufbaurichtlinien 14.1 Montage der Baugruppe Die Baugruppe mit den Abmessungen (90x127x55mm BxHxT) ist für den Schaltschrankeinsatz (IP20) entwickelt worden und kann deshalb nur auf einer Normprofilschiene (tiefe Hutschiene nach EN50022) befestigt werden.
- Seite 45 Deutschmann Automation GmbH & Co. KG Aufbaurichtlinien 14.2.2 Kommunikationsschnittstelle ProfibusDP 14.2.2.1 Busleitung mit Kupferkabel Diese Schnittstelle finden Sie auf der Baugruppe in Form einer 9-poligen SUB-D-Buchse an der Frontseite des Gehäuses. Stecken Sie den Profibus-Verbindungsstecker auf die SUB-D-Buchse mit der Beschriftung •...
- Seite 46 Aufbaurichtlinien Deutschmann Automation GmbH & Co. KG Gruppe A: • geschirmte Bus- und Datenleitungen z.B. für ProfibusDP, RS232C, Drucker, etc. • geschirmte Analogleitungen • ungeschirmte Leitungen für Gleichspannungen 60 V • ungeschirmte Leitungen für Wechselspannung 25 V • Koaxialleitungen für Monitore ...
- Seite 47 Deutschmann Automation GmbH & Co. KG Aufbaurichtlinien • Benutzen Sie zur Befestigung der Schirmgeflechte Kabelschellen aus Metall- Die Schellen müssen den Schirm großflächig umschließen und guten Kontakt ausüben. Legen Sie den Schirm direkt nach Eintritt der Leitung in den Schrank auf eine Schirmschiene •...
- Seite 48 ProfibusDP Deutschmann Automation GmbH & Co. KG 15 ProfibusDP 15.1 Beschreibung der DPV1-/DPV2-Funktionen 15.1.1 DPV1 Die DPV1-Erweiterung besteht aus folgenden Funktionen: 1. Azyklischer Datenaustausch mit Klasse1-Master (z. B: SPS) Diese Funktion ist für einen DPV1-Slave optional. Unsere Gateways unterstützen diese Funktion standardmäßig.
- Seite 49 Deutschmann Automation GmbH & Co. KG ProfibusDP 15.2 Darstellung der Daten in ProfibusDP Jeder normkonforme ProfibusDP Master kann Daten mit dem Gateway austauschen. Wegen des Datenaufbaus können auch sehr "einfache" Masteranschaltungen verwendet werden. 15.2.1 Konfiguriertelegramm Nach dem Parametrieren hat der Master ein Konfiguriertelegramm an den entsprechenden Slave zu schicken.
- Seite 50 ProfibusDP Deutschmann Automation GmbH & Co. KG Aufbau eines Octets im Konfiguriertelegramm Länge der Daten 00 = 1 Byte / Word 15 = 16 Bytes / Words Ein / Ausgabe 00 = spez. Kennungsformat 01 = Eingabe 10 = Ausgabe...
- Seite 51 Deutschmann Automation GmbH & Co. KG ProfibusDP Octet 2 Diag.Prm_req Slave muß neu parametriert werden Diag.Stat_diag statische Diagnose (Byte Diag-Bits) fest auf 1 Diag.WD_ON Ansprechüberwachung aktiv Diag.freeze_mode Freeze Kommando erhalten Sync_mode Sync Kommando erhalten reserved Diag.deactivated (setzt Master) Octet 3 reserved Diag.ext_overflow...
- Seite 52 ProfibusDP Deutschmann Automation GmbH & Co. KG Octet 7 externe Diagnose: Kopf Längenangabe Octet 8 UNIGATE-Fehlernummer 15.2.3.1 Diagnose in DPV1 Die "externe Diagnose" von DPV0 (alter PB) wird bei DPV1 anders genutzt; und zwar werden bei DPV1 dort die Alarme und Statusmeldungen übertragen. Da wir die Gateway-Fehlernummern in der externen Diagnose übertragen haben, war es nun notwendig, bei DPV1 eine Anpassung vor-...
- Seite 53 Deutschmann Automation GmbH & Co. KG Technische Daten 16 Technische Daten 16.1 Gerätedaten In der nachfolgenden Tabelle finden Sie die technischen Daten der Baugruppe. GL-zertifizierte Nr. Parameter Daten Ausführung Erläuterungen Einsatzort Schaltschrank auf Schiffen Hutschienenmontage Schutzart IP24 / IP66 IP 66 Fremdkörper und Wasserschutz...
- Seite 54 Technische Daten Deutschmann Automation GmbH & Co. KG In der nachfolgenden Tabelle finden Sie alle Prüfungen, Normungen und Vorschriften nach der die Baugruppe geprüft worden ist. Nr Parameter Daten GL-zertifizierte Aus- Erläuterungen führung 5Hz f 26Hz, Amplitude = 2 Hz f25 Hz: ±1.6...
- Seite 55 Deutschmann Automation GmbH & Co. KG Technische Daten 16.1.1 Schnittstellendaten In der nachfolgenden Tabelle sind technische Daten der auf dem Gerät vorhandenen Schnittstel- len aufgelistet. Die Daten sind den entsprechenden Normen entnommen. Schnittstellenbezeichnung ProfibusDP RS232-C RS485/RS422 Nr. physikalische Schnittstelle RS485...
- Seite 56 Technische Daten Deutschmann Automation GmbH & Co. KG 16.2 Gehäusedaten In der nachfolgenden Tabelle sind die technischen Daten der verschiedenen Gehäusevarianten aufgelistet Aluminiumgehäuse Edelstahlgehäuse Polycarbonatgehäuse (geliefert bis Januar 2006) Werkstoff AlSi12, DIN 1725 Edelstahl, 1,25 mm, Polycarbonat, 1.4404/316L thermoplastisch gespritzt...
- Seite 57 Deutschmann Automation GmbH & Co. KG Inbetriebnahmeleitfaden 17 Inbetriebnahmeleitfaden 17.1 Beachte Die Inbetriebnahme des UNIGATE darf nur von geschultem Personal unter Beachtung der Sicherheitsvorschriften durchgeführt werden. 17.2 Komponenten Zur Inbetriebnahme des UNIGATE benötigen Sie folgende Komponenten: • UNIGATE Verbindungskabel vom Gateway zum Prozeß hin •...
- Seite 58 Inbetriebnahmeleitfaden Deutschmann Automation GmbH & Co. KG 17.6 Profibus-Adresse einstellen Vorgehensweise: Stellen Sie an der Feldbusseite der Baugruppe an den beiden Drehschaltern mit der Bezeich- nung "Profibus-ID High“ und “Profibus-ID Low“ die Profibus-Adresse ein. Diese Einstellung erfolgt hexadezimal. Beispiel: Die Profibus-ID ist 26 dezimal = 1A hexadezimal Der Schalter “Profibus-ID High“...
- Seite 59 Deutschmann Automation GmbH & Co. KG Inbetriebnahmeleitfaden 17.12 Literaturhinweis Zum schnellen und intensiven Einstieg in die Thematik des ProfibusDP und die Arbeitsweise der verfügbaren ASICs wird das Buch "Schnelleinstieg in ProfibusDP", Autor. M.Popp empfohlen. Das Buch ist über die Profibus Nutzerorganisation, Best. Nr 4.071 beziehbar.
- Seite 60 Service Deutschmann Automation GmbH & Co. KG 18 Service Sollten einmal Fragen auftreten, die in diesem Handbuch nicht beschrieben sind, wenden Sie Sie sich direkt an uns. Bitte halten Sie für Ihren Anruf folgende Angaben bereit: • Gerätebezeichnung Seriennummer (S/N) •...
- Seite 61 Deutschmann Automation GmbH & Co. KG Anhang 19 Anhang 19.1 Erläuterung der Abkürzungen Allgemein Produktgruppe CL (Compact Line) Produktgruppe CX Galvanische Trennung RS-Seite Gehäusefarbe grau Produktgruppe RS Produktgruppe SC (Script) 232/485 Schnittstelle RS232 und RS485 umschaltbar 232/422 Schnittstelle RS232 und RS422 umschaltbar zusätzlich eine RS232 DEBUG-Schnittstelle...
- Seite 62 Anhang Deutschmann Automation GmbH & Co. KG 19.2 Hexadezimal-Tabelle Dezimal Binär 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7 21.4.11...
- Seite 63 Deutschmann Automation GmbH & Co. KG Bohrschablonen 20 Bohrschablonen Zeichnungen sind nicht maßstabsgetreu! 20.1 Alu-Druckgußgehäuse 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
- Seite 64 Bohrschablonen Deutschmann Automation GmbH & Co. KG 20.2 Edelstahlgehäuse UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7 21.4.11...
- Seite 65 Deutschmann Automation GmbH & Co. KG Bohrschablonen 20.3 Polycarbonat-Gehäuse !Geliefert bis Januar 2006! 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
- Seite 66 Konformitätserklärung und Zertifikate Deutschmann Automation GmbH & Co. KG 21 Konformitätserklärung und Zertifikate 21.1 EG-Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-EMV-Richtlinie (92/31/EWG) Hiermit erklären w ir, Firma Deutschmann-Automation GmbH Max-Planck-Straße 21 D-65520 Bad Camberg Tel: 06434 / 9433-0 Fax: 06434 / 9433-40 daß...
- Seite 67 Deutschmann Automation GmbH & Co. KG Konformitätserklärung und Zertifikate 21.2 Zertifizierung Germanischer Lloyd Unter der Artikel Nummer V3073 ist ein vom Germanischen Lloyd zertifiziertes Gerät gemäß Zer- tifikat No: 42407 - 01 HH erhältlich. 21.4.11 UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7...
