Einbau

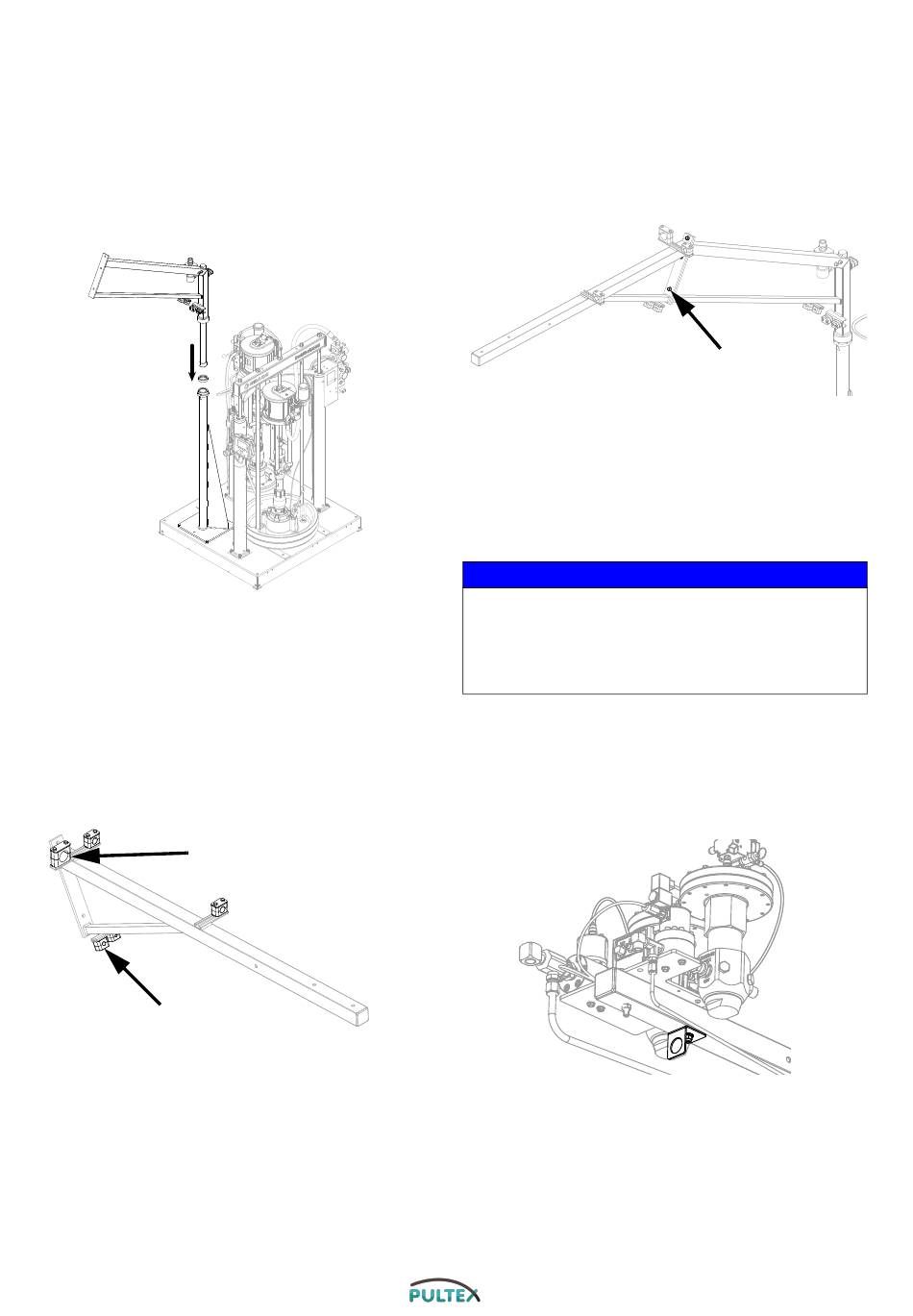

3. Montage des
Auslegerrahmens
am Gerätesockel.
Den Auslegerrahmen in die Aufnahme auf dem
Gerätesockel einsetzen.
4. Montage der
Schlauchklammern
am Auslegerarm.
Alle Schlauchklammern handfest anziehen.
HINWEIS: Die Abbildungen zu den Schritten 9 bis
11 zeigen die Positionen der Schlauchklammern.
Stammkomponentenschlauch
Nur bei Kalibrierprüfung
24
Klammer für
5. Montage des Auslegerarms
am Auslegerrahmen.
Alle Befestigungen mit 33 N•m anziehen.
6. Montage der
Materialverarbeitungseinheit
am Auslegerarm.
HINWEIS
Das Anheben der Materialverarbeitungseinheit durch
nur eine Person kann zu Verletzungen führen. Ein
Hebezeug einsetzen, Helfer hinzuziehen oder vor der
Montage die Materialregler von der Einheit
abnehmen.
7. Installation der Lampensäule
a. Die Halterung der Lampensäule an der
Auslegerbaugruppe befestigen. Mutter
mit 33 N•m festziehen.
3 Befestigungspunkte
334323N
