Installation

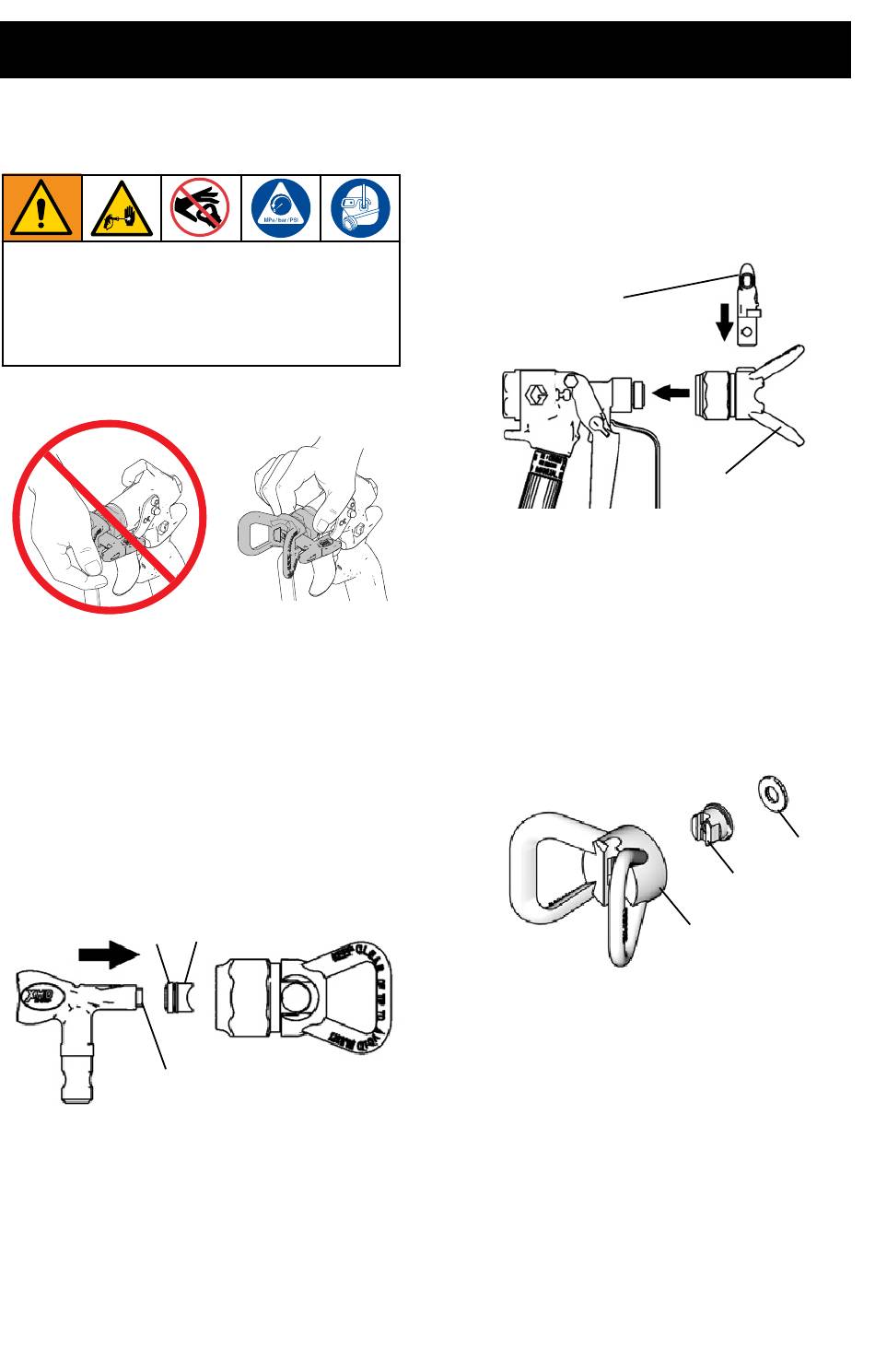

Installation der Spritzdüse
Beim Anbringen oder Entfernen der Düse
niemals die Hand vor die Spritzdüse
halten, um schwere Verletzungen durch
Materialeinspritzung in die Haut zu
vermeiden.
NEIN
RAC-Düse
1.
Druckentlastung, Seite 9 einhalten.
2.
Die Abzugssperre verriegeln.
3.
Dichtungsring (20b) auf
Flüssigkeitsdichtung (20a) aufdrücken.
Benutzen Sie ein Werkzeug (A), um den
Dichtungsring und die Dichtung in das
Gehäuse einzusetzen. Kippen Sie das
Werkzeug, um es zu entfernen, wenn die
Dichtung an ihrem Platz ist
20b 20a
A
8
4.
JA
Flache Düse
1.
2.
3.
4.
Installieren Sie den Düsenzylinder wie
aus der Zeichnung ersichtlich. Drehen
Sie ihn um 90° entgegengesetzt zum
Uhrzeigersinn, so dass der Pfeil nach
vorne zeigt. RAC Düsenschutz (19) an
der Spritzpistole anbringen.
20c
Druckentlastung, Seite 9 einhalten.
Die Abzugssperre verriegeln.
Düse (32) und Dichtung (30) wieder
hinten am Düsenschutz (31) einsetzen.
Düsenschutz (31) auf das Ende der
Pistole aufsetzen.
19
30
32
31
3A7510C
