Installation der
Luftanschlussstücke
1. Das mitgelieferte 1/4-Zoll-Rohranschlussstück in der
Luftanschlussöffnung des Zylinders (CYL) anbringen.
2. Die 3/8-Zoll-Rohranschlussstücke in der
Zerstäuberluftanschlussöffnung (ATOM) und der
Gebläseluftanschlussöffnung (GEBLÄSE) anbringen.
GEBLÄSE

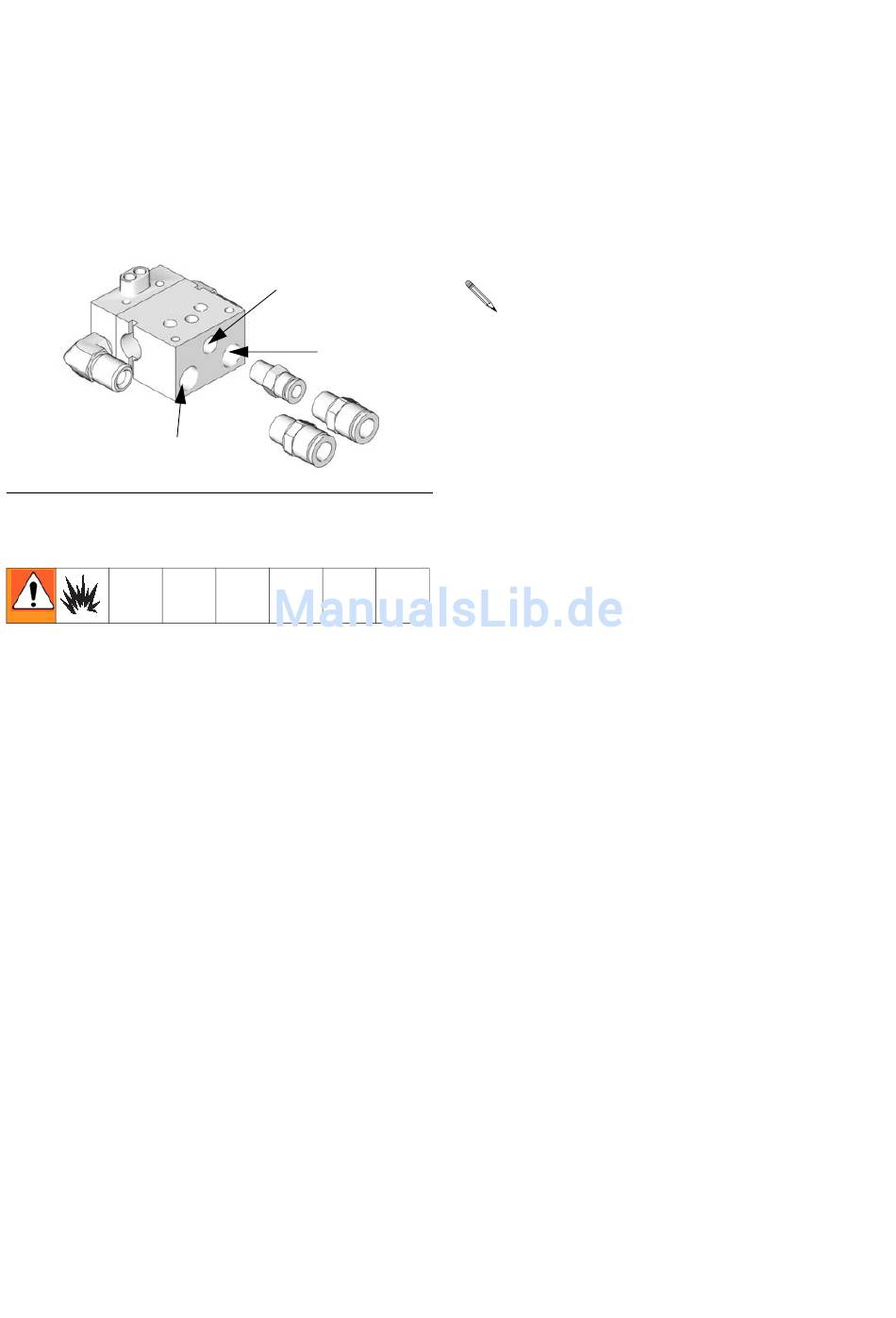

A . 2: Luftanschlußstücke
BB

Systemerdung

Die folgenden Erdungsanweisungen beschreiben die
Mindestanforderungen für ein System. Sollte ein System
zusätzliche Geräte oder Gegenstände umfassen, so sind auch
diese zu erden. Bei der Erdung die entsprechenden örtlichen
Elektrizitätsvorschriften sowie die Erdungsvorschriften für das
Gerät beachten. Ihr System muss mit einer echten Masse
verbunden sein.
Erdung der Pumpe
Die Pumpe durch Anschluss eines Erdungsdrahtes
und einer Klemme zwischen Materialzufuhr und einem
guten Erdungspunkt gemäß den Anweisungen in der
Pumpen-Betriebsanleitung erden.
Erdung von Druckluftzuführung und
Hydraulikzuführung
Die Druckluftkompressoren und Hydraulikzuführungen
entsprechend den Herstellerempfehlungen erden.
311656J
CYL
ATOM
TI8211a
Erdung der an der Pumpe
angeschlossenen Luft-, Material-
und Hydraulikschläuche
Nur elektrisch leitende Schläuche mit einer Gesamtlänge
von höchstens 30,5 m (100 ft) verwenden, um den Erdschluss
zu gewährleisten. Elektrischen Widerstand aller Luft- und
Materialschläuche mindestens einmal wöchentlich prüfen.
Wenn der Gesamtwiderstand mehr als 25 Megaohm beträgt,
muss der Schlauch sofort ausgewechselt werden.
Verwenden Sie ein Messgerät, das den Widerstand
in dieser Höhe messen kann.
Erdung der Spritzpistole
Die Spritzpistole zur Erdung an einem geerdeten Hubgerüst
montieren und an geerdetem Materialschlauch und Pumpe
anschließen.
Erdung des Materialzufuhrbehälters
Den Materialzufuhrbehälter entsprechend den geltenden
Vorschriften erden.
Erdung des zu spritzenden Gegenstandes
Erden Sie den zu spritzenden Gegenstand gemäß den
örtlichen Vorschriften.
Erdung der Lösungsmittelbehälter
Alle beim Spülen verwendeten Lösungsmittelbehälter müssen
entsprechend den örtlichen Vorschriften geerdet werden. Nur
elektrisch leitfähige Metalleimer verwenden. Stellen Sie den
Behälter nicht auf eine nicht leitende Oberfläche wie Papier
oder Pappe, da der Erdschluss dadurch unterbrochen wird.
Einbau
7
