Einbau

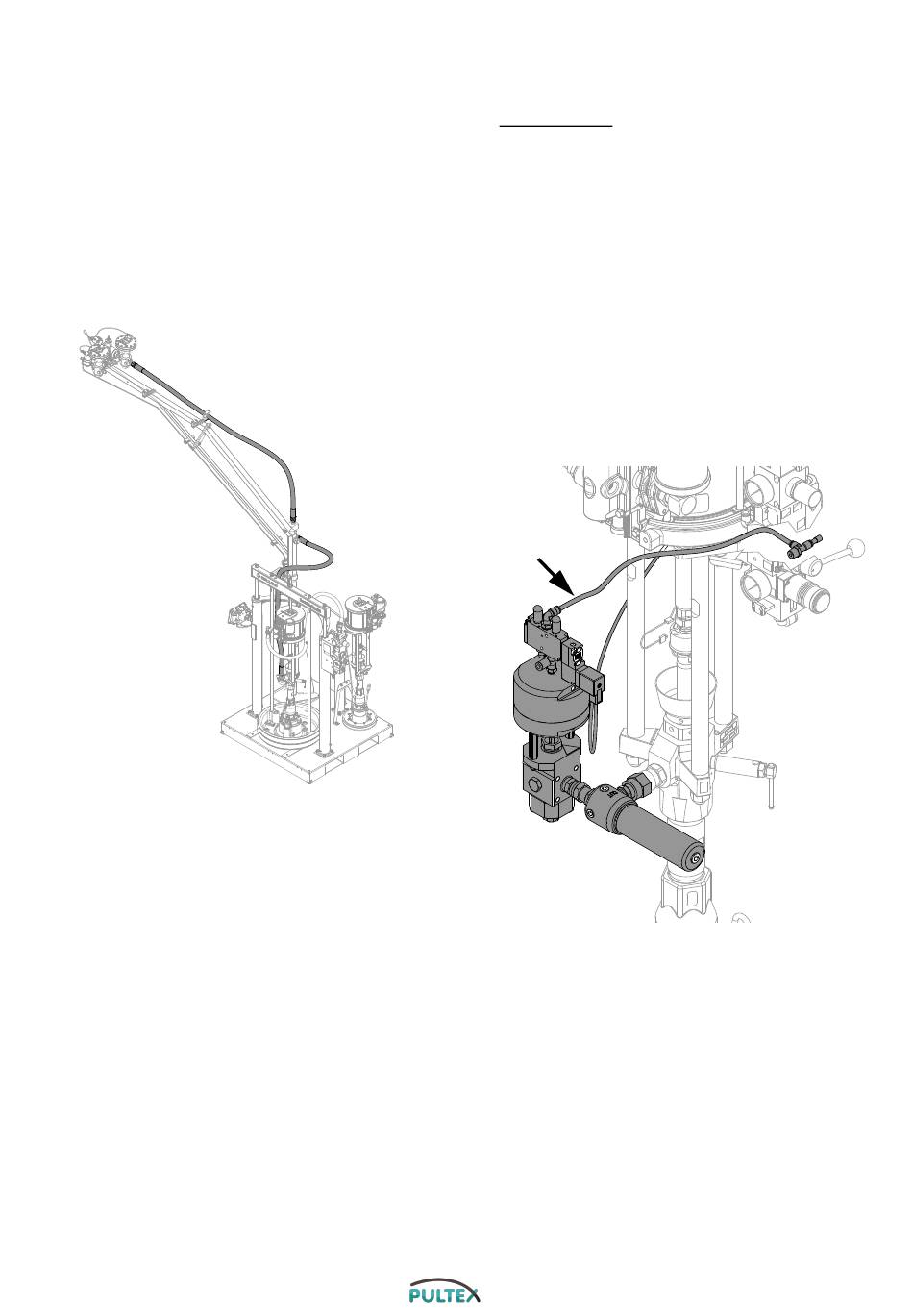

9. Verlegung und Anschluss
der Materialschläuche für
Basismaterial (A).
a. Alle Anschlüsse festziehen, um Undichtigkeiten
zu vermeiden.
b. Alle Schlauchklammern festziehen, um die
Materialleitungen zu sichern.
Abbildung zeigt S100
26
10.Nur P100: Montage des
Dosierventils.
a. Alle Anschlüsse festziehen, um Undichtigkeiten
zu vermeiden.
b. Die von der integrierten Luftregelung des
Katalysatormaterials ausgehende
Druckluftversorgung montieren.
c. Das von Anschluss 3 des FCM abgehende
Kabel für das Magnetventil anschließen.
Siehe Seite 20 Materialregelungsmodul
(FCM). Die Kabellänge ausreichend bemessen,
um das Entnehmen des Stellzylinders aus dem
Materialbehälter zu ermöglichen.
Kennzeichnung „100"
