Einbau
HINWEIS
Kein PTFE-Band an NPT-Gewinden verwenden, um
Fehlfunktionen des Volumenzählers zu vermeiden.
Für NPT-Gewinde ausschließlich Loctite
ein gleichartiges Gewindedichtmittel verwenden.

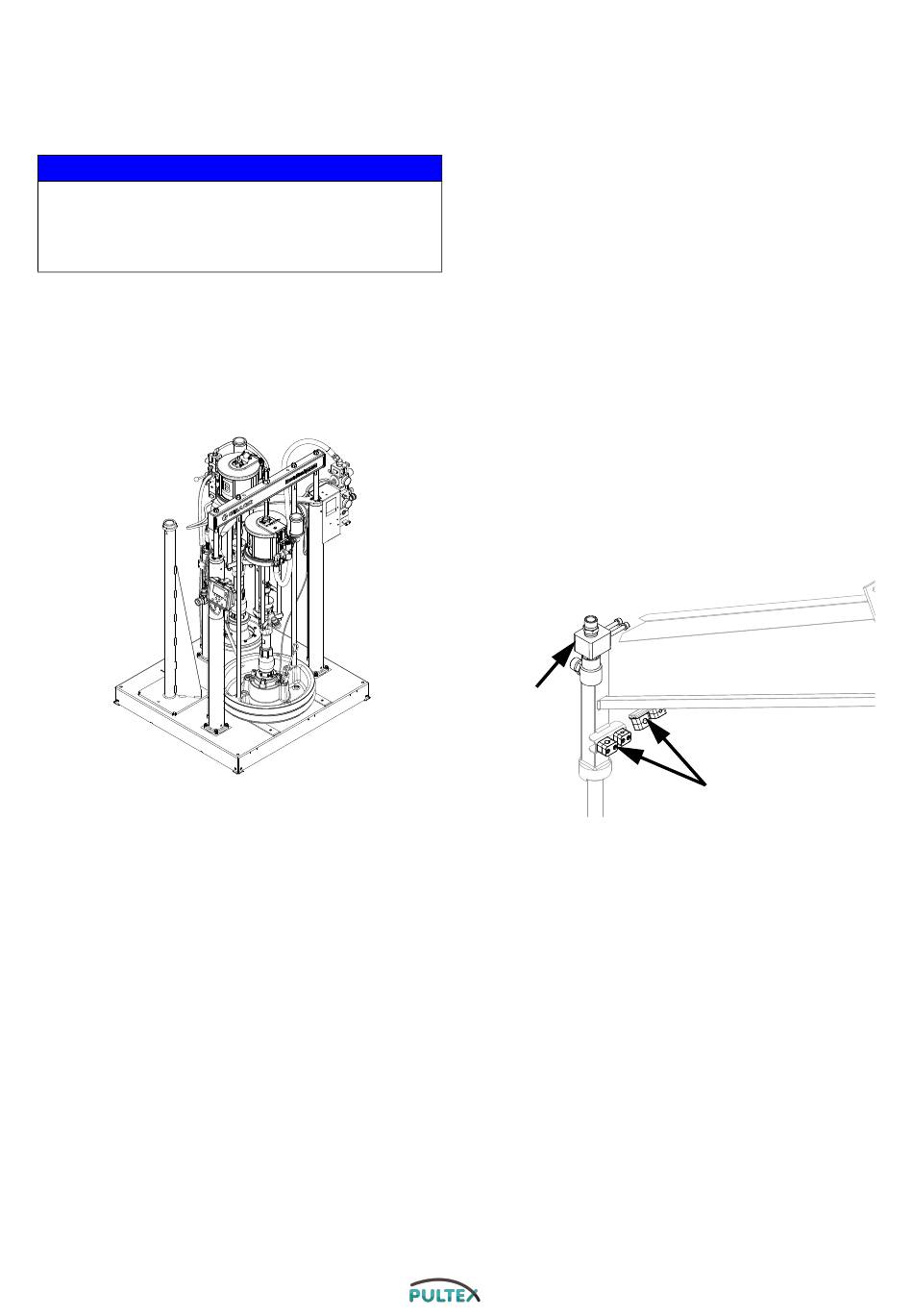

1. Positionierung des
Gerätesockels.
Dosiergerät auf ebener Oberfläche platzieren. Angaben
zum Raumbedarf siehe Seite 78 Abmessungen.
334323N
®
565 oder
Abbildung zeigt
S100
2. Die Schlauchklammern und
die Drehgelenkgruppe am
Auslegerrahmen montieren.
a. Die Befestigungen der Drehgelenkgruppe
mit 33 N•m anziehen.
b. Alle Schlauchklammern handfest anziehen.
HINWEIS: Die Abbildungen zu den Schritten 9 bis
11 zeigen die Positionen der Schlauchklammern.
Drehgelenk-
gruppe
Einbau
Nur bei Kalibrierprüfung
23
