Komponentenbezeichnung

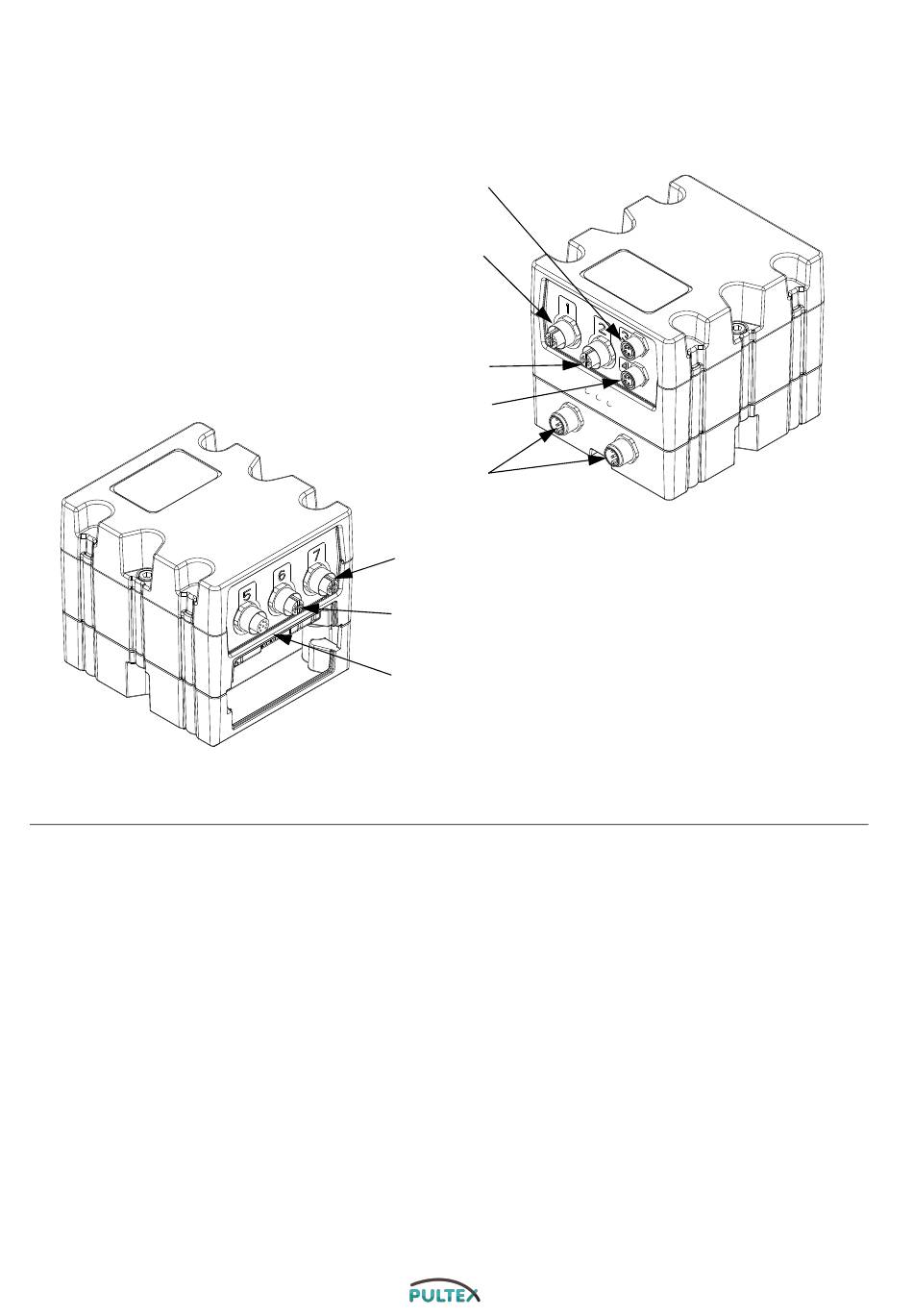

Materialregelungsmodul (FCM)
A
. 11: FCM
BB
Zeichenerklärung:
EA Anschluss 1 – Luftabsperrventil
Regelt die Luftversorgung des Materialreglers für
Basismaterial (A).
Anschluss 1 – Niedrigniveausensoren (optional)
Eingang für Niedrigniveausignal für beide Materialien.
Weitere Informationen siehe Seite 62 Zubehör und
Sätze. Mit integriertem Verteiler.
EB Anschluss 2 – Volumenzähler
Volumenzähler-Eingang für Basismaterial (A) und
Katalysatormaterial (B). Mit integriertem Verteiler
EC Anschluss 3 – Magnetventil (nur P100)
Zum Öffnen und Schließen des Dosierventils.
ED Anschluss 4 – Spannungs-/Druckwandler (V/P)
Steuert die Luftversorgung des Materialreglers für das
Katalysatormaterial (B).
EE Anschluss 5 - Lampensäule mit Akustiksignal
Optische und akustische Anzeige des Maschinenstatus.
Weitere Informationen siehe Seite 21.
EF Anschluss 6 – (Nicht belegt)
EG Anschluss 7 – (Nicht belegt)
20
EC
EA
EB
ED
EH
EG
EF
EE
EH CAN-Anschluss
Für die Stromversorgung und Kommunikation mit
anderen GCA-Komponenten.
334323N
