A

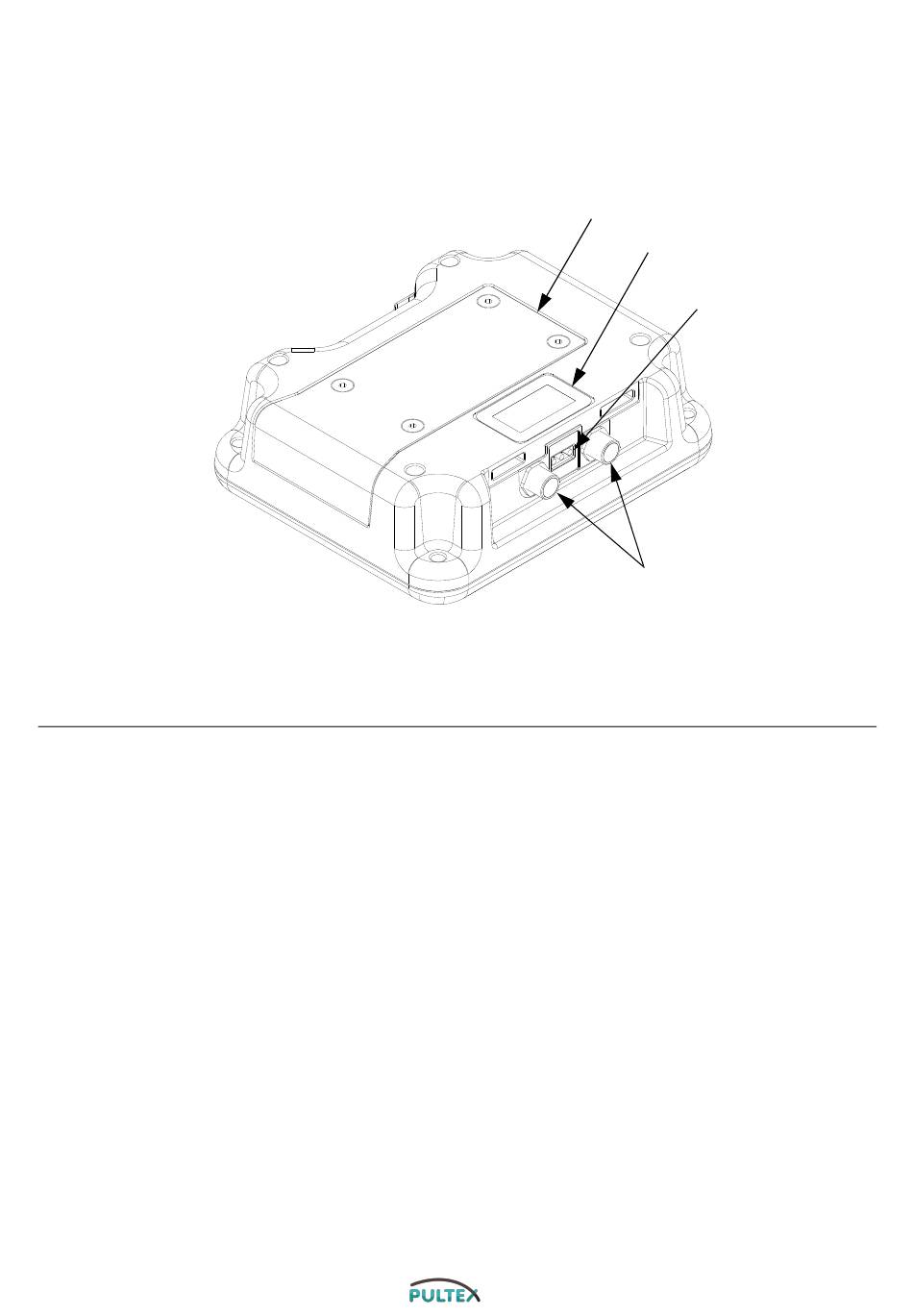

. 6: Erläuterung Anzeigemodul – Rückseite
BB
BH Modellnr.
Typenbezeichnung des Anzeigemoduls.
BJ Anschlüsse CAN-Kabel
Elektrische Anschlüsse für Stromversorgung und
Kommunikation mit anderen GCA-Komponenten.
BK LEDs Modulstatus
Visuelle Statusanzeige des Anzeigemoduls:
Grün – Stromversorgung vorhanden.
Grün aus – Stromversorgung unterbrochen.
Gelb blinkend – Kommunikation mit anderen
GCA-Komponenten läuft.
Rot – Störung des Anzeigemoduls oder kritischer
Maschinenfehler
Rot blinkend – Falsches Programm geladen.
BL Token/Deckel für Akkufach
Zugang zu Token und Akku.
334323N
Komponentenbezeichnung
BL
BH
BK
BJ
15
