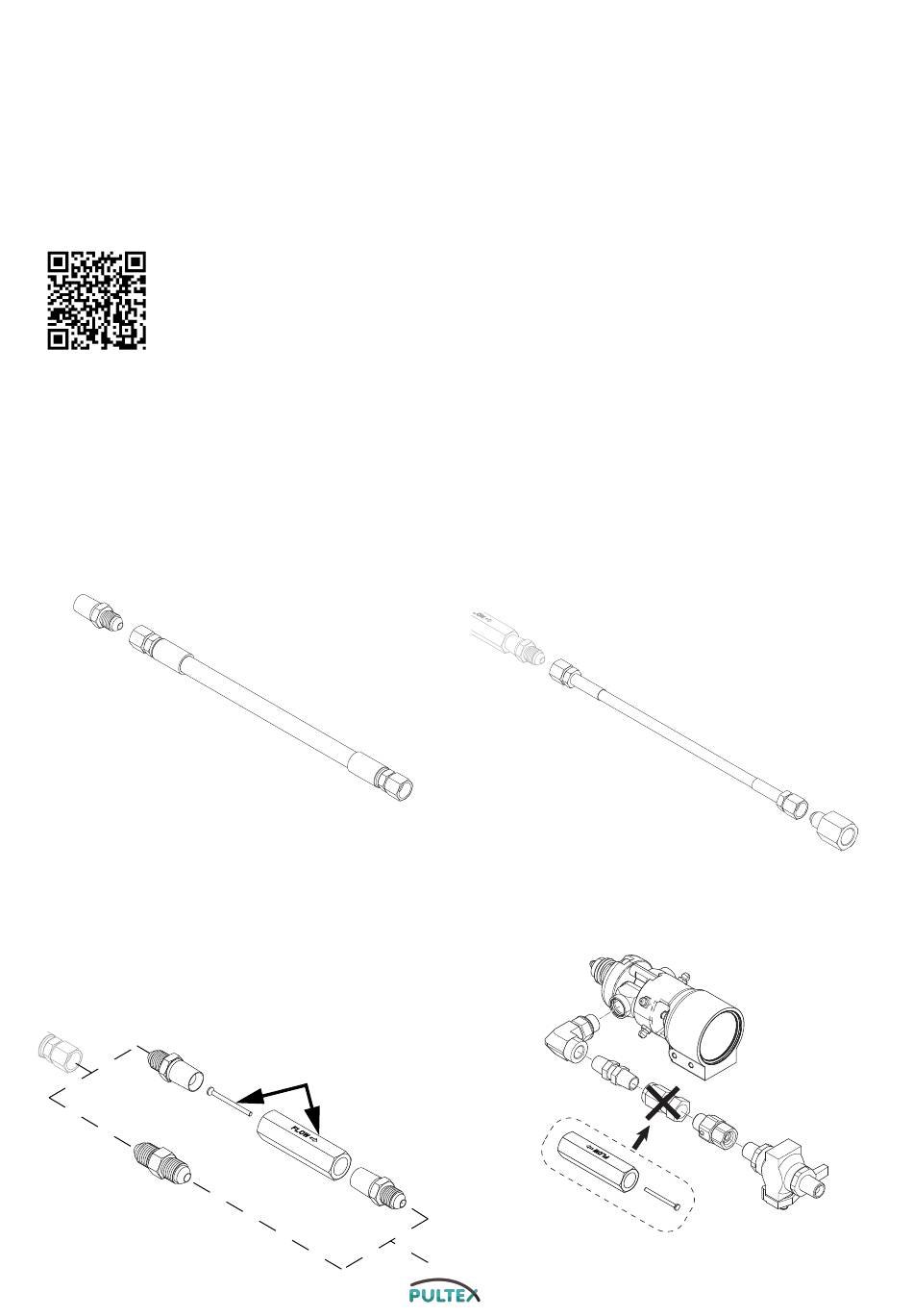

14. Montage des Material-Wippendschlauchs für das
Katalysatormaterial (B).
Informationen über empfohlene Schlauchgrößen, Stiftgrößen und Kalibrierungsnummern sind in PKE 2863
(auf http://graco.custhelp.com/app/answers/detail/a_id/2863) zu finden oder über den unten stehenden QR-Code
zugänglich. Alle Anschlüsse festziehen, um Undichtigkeiten zu vermeiden.
HINWEIS: Informationen zu Produktauswahl und -bezug siehe Drosselsatz, 24R804 auf Seite 63. Die Größe des
Drosselstifts bezieht sich auf typische Anwendungen und dient lediglich als Anhaltspunkt. Möglicherweise müssen
andere Stifte oder Konfigurationen eingesetzt werden, um ausgeglichene Druckverhältnisse zu erzielen.
1 = 2,4 mm • 2 = 2,5 mm • 3 = 2,6 mm
HINWEIS: Informationen zu weiteren erhältlichen Schlauchgrößen siehe Katalysatorschläuche (B) auf Seite 63.
a. Schlauch zwischen Materialverarbeitungseinheit
und Drosselgehäuse lokalisieren. Den Adapter
einbauen.
b. Drosselstift oder Verbindung auswählen.
U100 mit MD2: Die Verbindung am Schlauch
zwischen Materialverarbeitungseinheit und
Drosselgehäuse montieren. Bei Verwendung der
Drosselstifteinheit wird diese in Schritt d montiert.
Für alle weiteren Konfigurationen gilt: Die
Drosselstifteinheit oder Verbindung am Schlauch
zwischen Materialverarbeitungseinheit und
Drosselgehäuse montieren.
334323N
Auf die Ausrichtung von Stift
und Stiftgehäuse achten.
c. Den Schlauch zwischen Drosselgehäuse
und Dosierventil lokalisieren. Den Schlauch
zwischen Drosselgehäuse und Dosierventil
an der Drosselstifteinheit oder Verbindung
montieren.
d. U100 mit MD2: Bei Verwendung der
Drosselstifteinheit ersetzt diese die
Schottverschraubung am MD2-Ventil.
Einbau
29
