Austausch der Unterpumpe

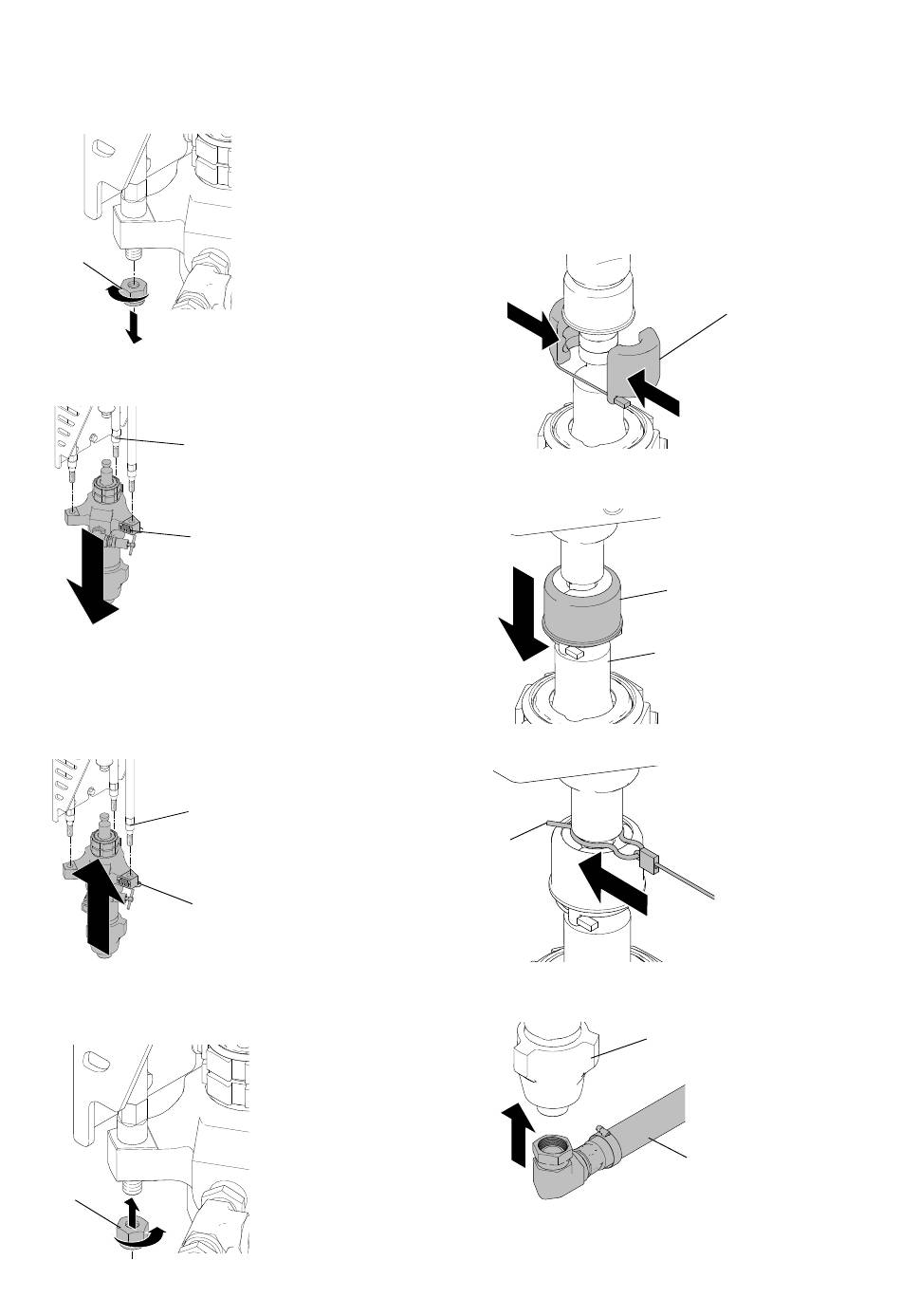

7. Die drei Sicherungsmuttern (213) der
Verbindungsstangen abschrauben.
213
8. Die Pumpe (36) von den Verbindungsstangen (122)
ziehen.
ti20961a

Installation

1. Die Abdeckung nach oben über die Kolbenstange
schieben. Die Unterpumpe (36) an den
Verbindungsstangen (122) montieren.
ti20960a
2. Die Sicherungsmuttern (213) auf die
Verbindungsstangen schrauben. Mit
68 +/- 11 N•m (50 +/- 8 ft-lb) festziehen.
213
12
ti20962a
122
36
122
36
ti20959a
3. Die Abdeckung (124) nach oben über die
Kolbenstange schieben. Bei ausgeschaltetem Motor
und eingeschaltetem Pumpenventil den
Seilzugstarter ziehen, um die Stange zu bewegen,
bis sie die Pumpenstange berührt.
4. Die Kupplung (125) an der Pumpenstange
anbringen.
5. Die Abdeckung (124) über die Kupplung (125)
schieben.
6. Zur Sicherung den Klemmenstift (121) anbringen.
121
7. Den Saugschlauch (147) am Pumpenauslass (36)
anschließen.
ti20954a
125
ti20958a
124
125
ti20957a
ti20956a
36
147
