Komponentenbezeichnung

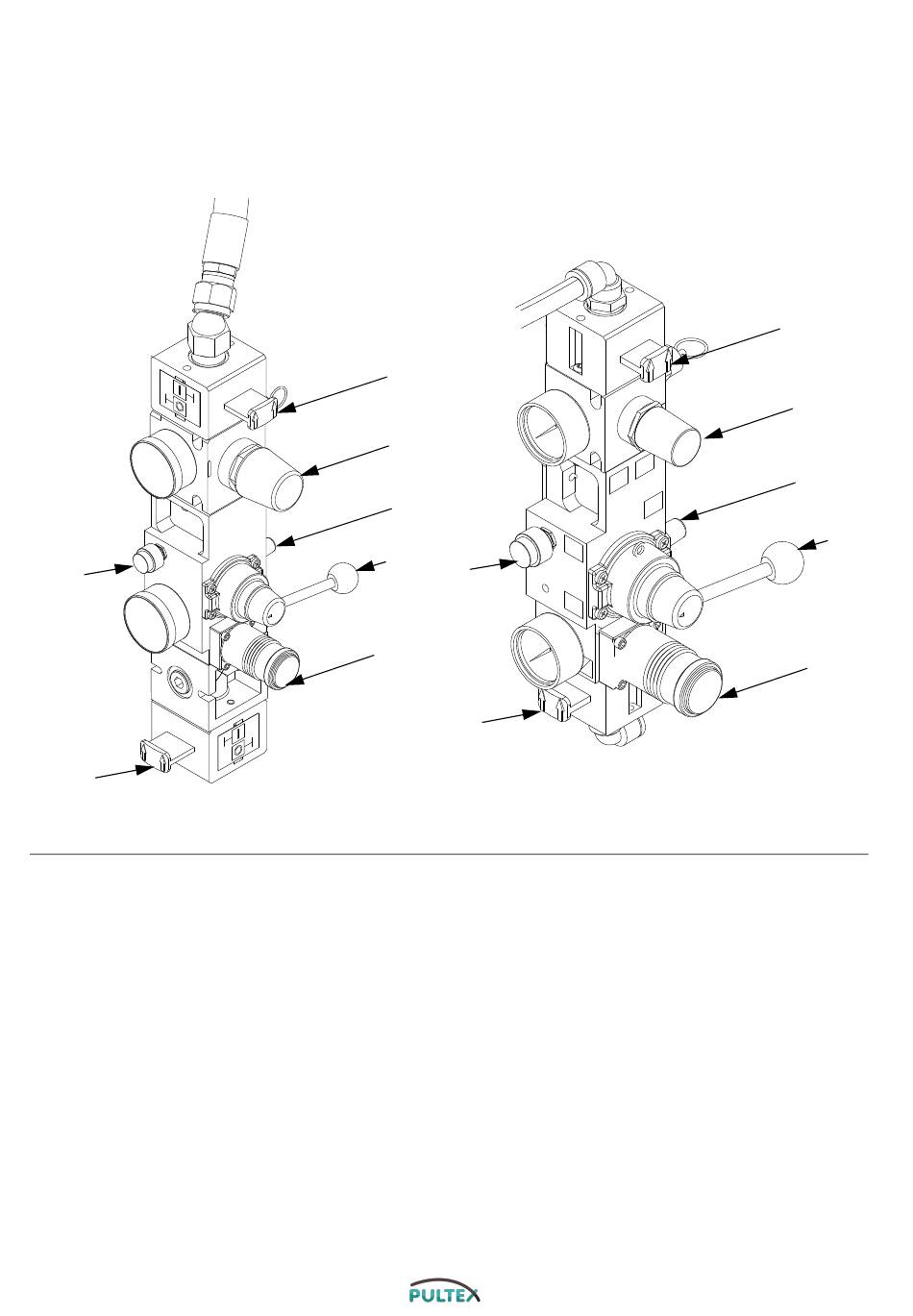

Integrierte Luftregler
Basismaterial (A) Seitenansicht
CG
CA
A
. 9: Integrierte Luftregler
BB
Zeichenerklärung:
CA Hauptluftventil (Schieber)
Zum Ein- und Ausschalten der Luftversorgung des
gesamten Systems. Wenn das Ventil geschlossen ist,
lässt es den Druck nach dem System ab.
CB Stellzylinder-Luftregler
Steuert Über-, Unter- und Ausblasdruck des
Stellzylinders.
CC Stellzylinder-Steuerventil
Steuert die Bewegungsrichtung des Stellzylinders.
CD Abluftöffnung mit Schalldämpfer
CE Luftmotorregler
Regelt den Luftdruck des Motors.
CF Luftmotorventil (Schieber)
Zum Ein- und Ausschalten der Luftversorgung des
Luftmotors. Wenn der Schieber geschlossen ist, wird die
Luft freigesetzt, die zwischen dem Schieber und dem
Druckluftmotor eingeschlossen ist. Den Schieber ganz
hinein drücken, wenn das Gerät ausgeschaltet werden soll.
18
Alle Modelle
Katalysatormaterial (B) Seitenansicht
CF
CE
CD
CC
CG
CB
CJ
CG Ausblaseknopf
Schaltet die Druckluft ein und aus, um die Folgeplatte aus
einem leeren Behälter herauszudrücken.
CJ Luftventil Katalysatormaterial (Schieber)
Zum Ein- und Ausschalten der Luftversorgung des
Katalysatormotors. Wenn das Ventil geschlossen ist, lässt
es den Druck nach dem System ab.
CK Spannungs-/Druckwandler (V/P)
Elektronisch gesteuerter Luftregler.
S100 Modelle
CF
CE
CD
CC
CB
334323N
