Einbau
12. Verlegung und Anschluss
der Luftschläuche und der
elektrischen Leitungen.
Die elektrischen Leitungen mit Isolierband oder
Kabelbindern am Ausleger befestigen.
HINWEIS: Zur ordnungsgemäßen Erdung des Geräts
muss das Erdungskabel an die
Materialverarbeitungseinheit angeschlossen werden.

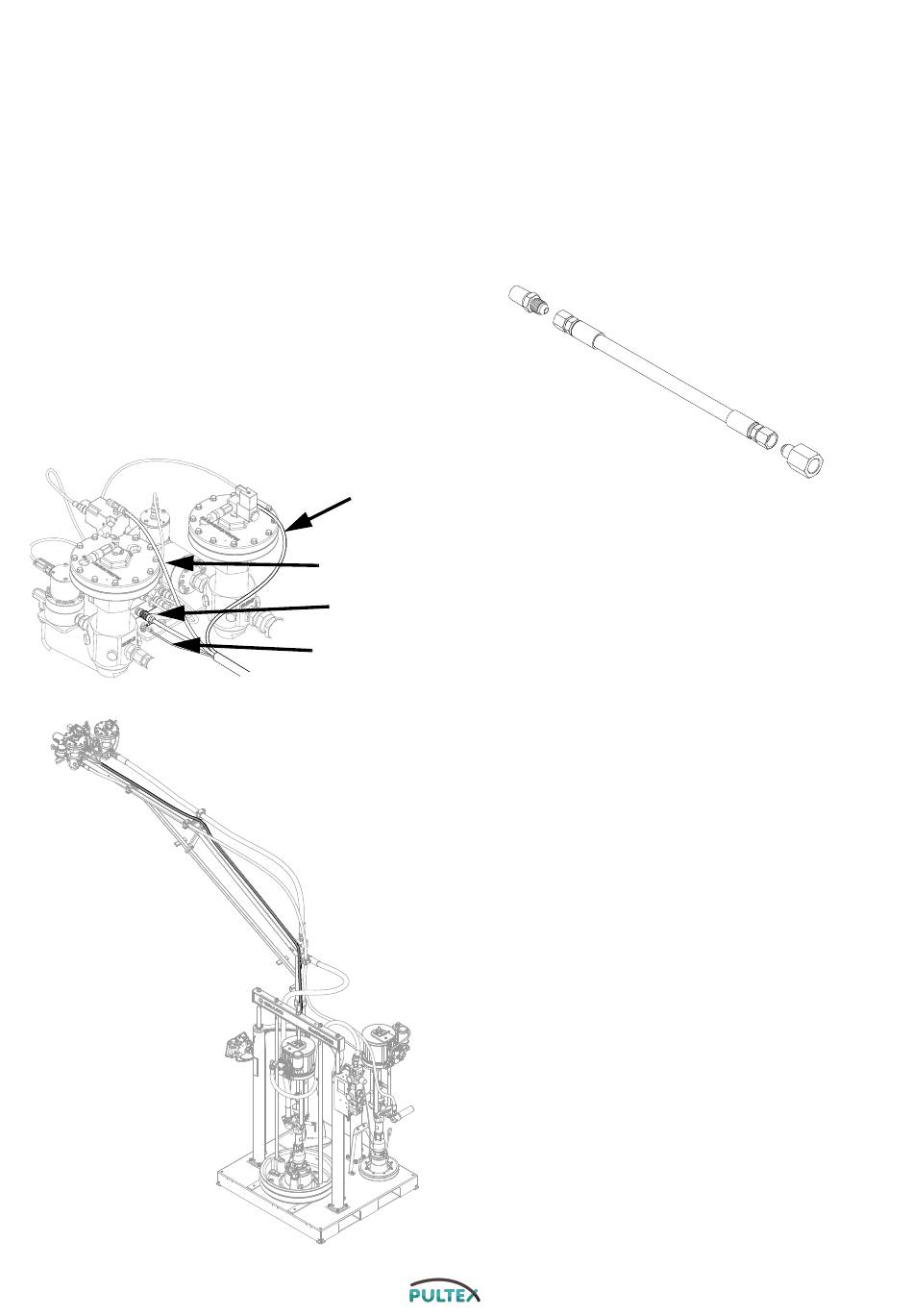

HINWEIS: Die Abbildung unten bezieht sich auf die
Modelle S100 und U100. Bei den P100-Modellen
befindet sich der Spannungs-/Druckwandler an der
Luftregelung für das Katalysatormaterial. Siehe Seite 18
Integrierte Luftregler.
Abbildung zeigt S100
28
Kennzeichnung „102"
Kennzeichnung
„103"
CAN-Kabel
Erdungskabel
13. Montage des Material-
Wippendschlauchs für
Basismaterial (A).
Alle Anschlüsse festziehen, um Undichtigkeiten zu
vermeiden.
Geräteanschluss-Seite
Applikatorseite
