DE

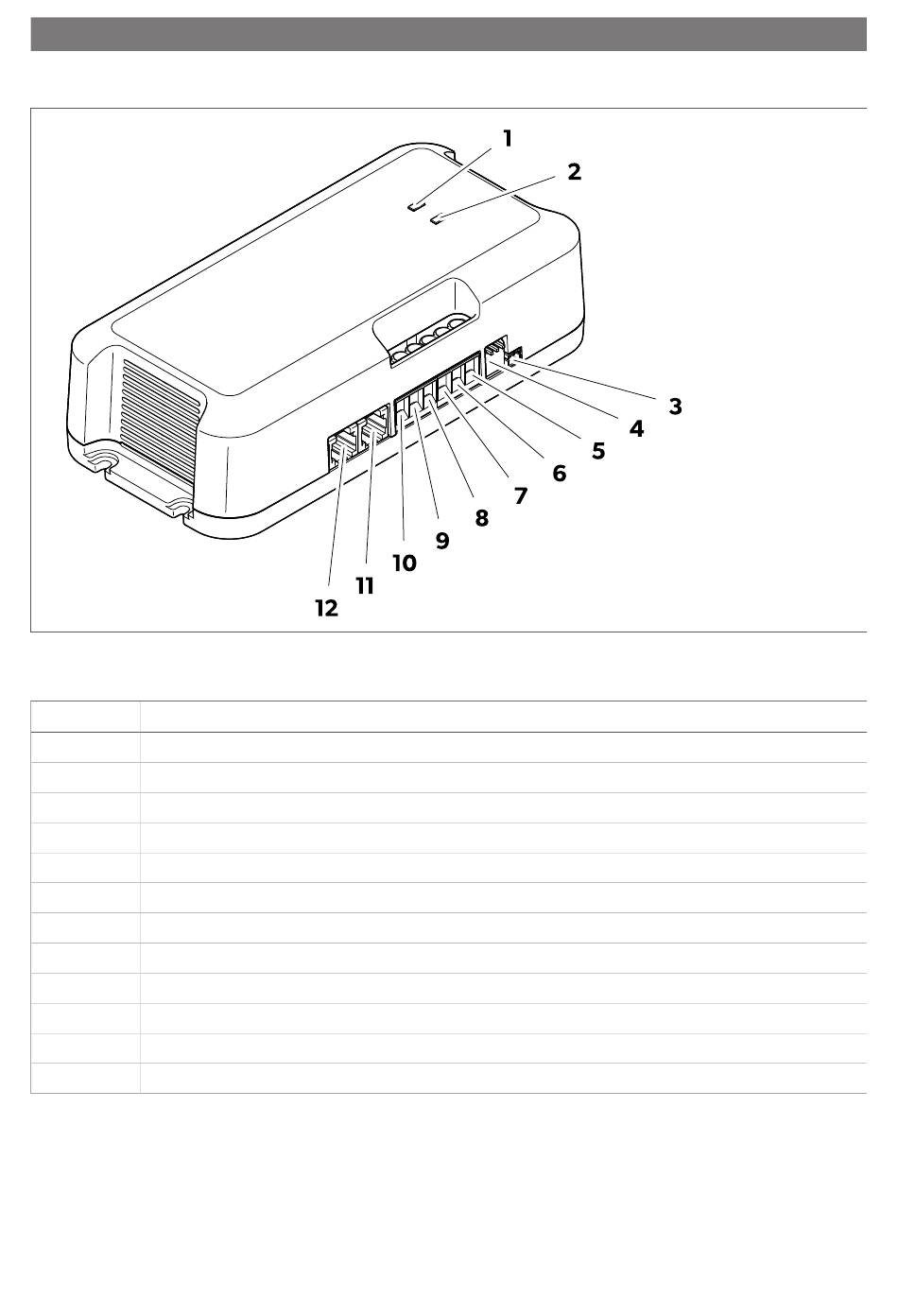

Anschlüsse und Bedienelemente
Tabelle 12: Anschlüsse und Bedienelemente
Pos.
Beschreibung
1
Status-LED der Bordbatterie (B1)
2
Status-LED der Starterbatterie (B2)
3
Anschluss an Temperatursensor
4
DIP-Schalter zum Einstellen des Bordbatterietyps
5
Anschluss an Pluspol der Starterbatterie
6
Anschluss an Pluspol der Bordbatterie
7
Anschluss an Pluspol des Solarmoduls 1
8
Anschluss an Pluspol des Solarmoduls 2
9
Anschluss an Minuspol der Bordbatterie
10
Anschluss an Minuspol der Solarmodule
11
Anschluss an Touch-Display TD283 (Zubehör) oder CI-BUS
12
Anschluss an Touch-Display TD283 (Zubehör) oder CI-BUS
32
