Vérification du fonctionnement du système
Le contrôleur de charge solaire régule la charge d'un maximum de deux batteries : Une batterie interne (B1) et une
batterie de démarrage (B2), avec charge prioritaire de la batterie interne.
La batterie interne est chargée dans les conditions suivantes :
• Les panneaux solaires connectés fournissent une tension >16 V.
• La tension de la batterie est >8 V.
La batterie interne est chargée selon la courbe de charge sélectionnée (voir le chapitre
charge à la page 64).
La batterie de démarrage est chargée dans les conditions suivantes :
• La batterie interne est en phase de charge de maintien (entretien) et la tension de la batterie de démarrage est
<12,5 V.
• La tension de la batterie de démarrage est <11,9 V pendant 20 min.
Chaque phase de charge a une durée de fonctionnement maximale, à l'exception de la phase de maintien (entre-
tien), qui contrôle en permanence l'état de charge (SoC) et, si nécessaire, fournit un courant pulsé pour maintenir la
batterie 100 % chargée.
1. Couvrez tous les panneaux solaires avec un tissu ou un matériau opaque pour empêcher la production d'électri-
cité.
2. Le cas échéant, éteignez et débranchez toute autre source d'alimentation auxiliaire (par exemple, les chargeurs
de batterie).
3. Mesurez la tension des batteries (valeur 1) avec le voltmètre.
4. Retirez le tissu ou le matériau opaque de tous les panneaux solaires. Assurez-vous que les panneaux solaires
sont exposés à la lumière directe du soleil pour des performances optimales.
Programme de charge souhaité
Batteries au plomb (14,4 V) ou
Batteries AGM1 (14,4 V)
• U1 : 14,4 V (30 ... 240 min)
• U2 : 13,6 V
Batteries AGM2 (14,7 V)
• U1 : 14,7 V (30 ... 180 min)
• U2 : 13,6 V
Batteries AGM2 avec désulfata-
tion (14,7 V)
• U1 : 14,7 V (30 ... 180 min)
• U2 : 13,6 V
• U3 : 15,7 V

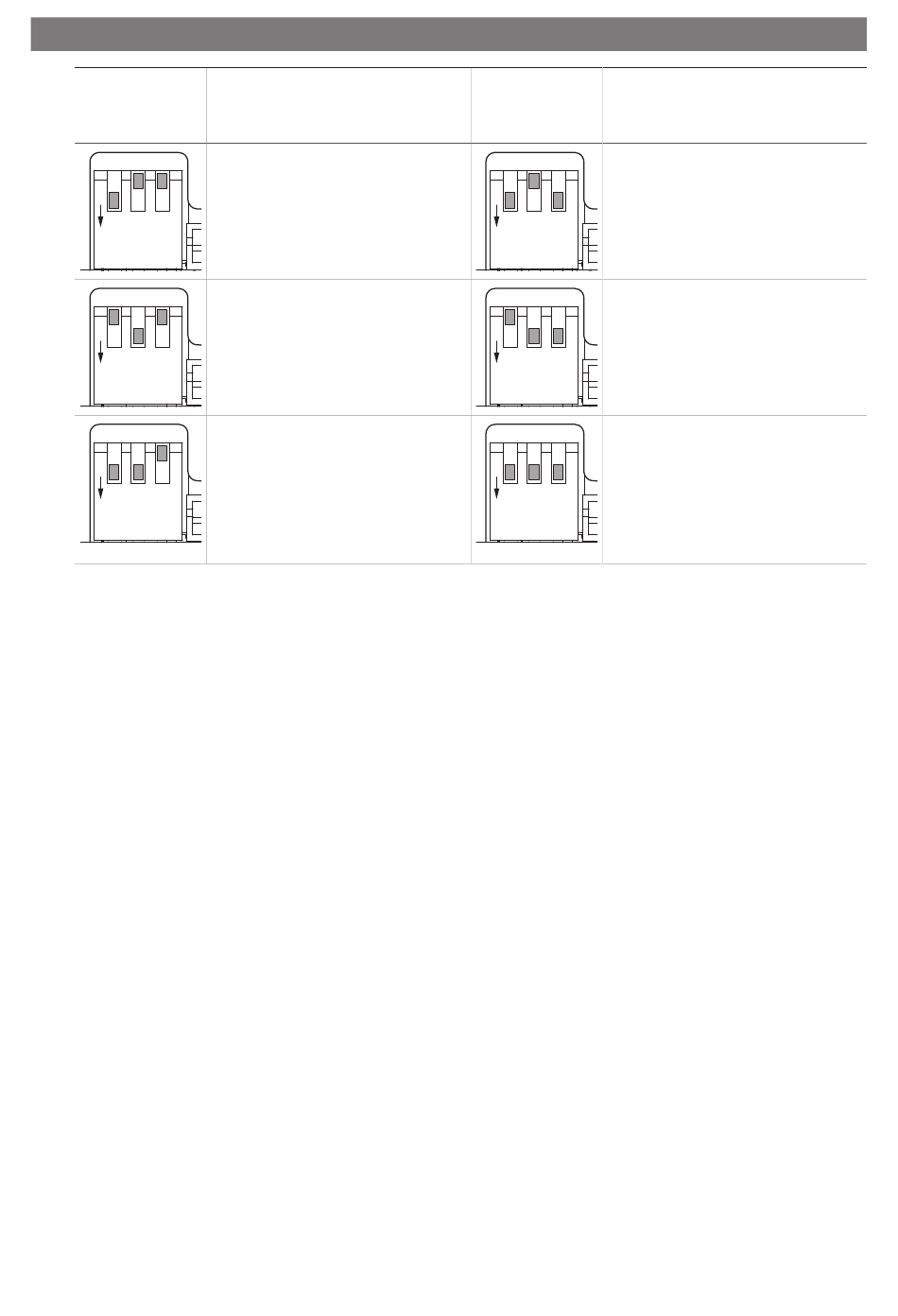

Position du Programme de charge souhaité
commuta-
teur DIP (gris)
Batteries LiFePO4 (14,2 V)
• U1 : 14,2 V (30 min)
1 2 3
• U2 : 13,6 V
ON
Batteries LiFePO4 (14,6 V)
• U1 : 14,6 V (20 ... 60 min)
1 2 3
• U2 : 13,8 V
ON
Batteries LiFePO4 (14,5 V)
• U1 : 14,5 V (30 ... 90 min)
1 2 3
• U2 : –
ON
Réglage du programme de
