• Koristite odgovarajuće mjerne instrumente:
Multimetar s mjerenjem istosmjernog napona, 200 V ili automatsko skaliranje
Strujna kliješta s direktnim mjerenjem (skala 100 A ili više)
Varijanta spajanja za izlaze solarnih panela ≤ 240 Wp.
Varijanta spajanja A (samo SC330)

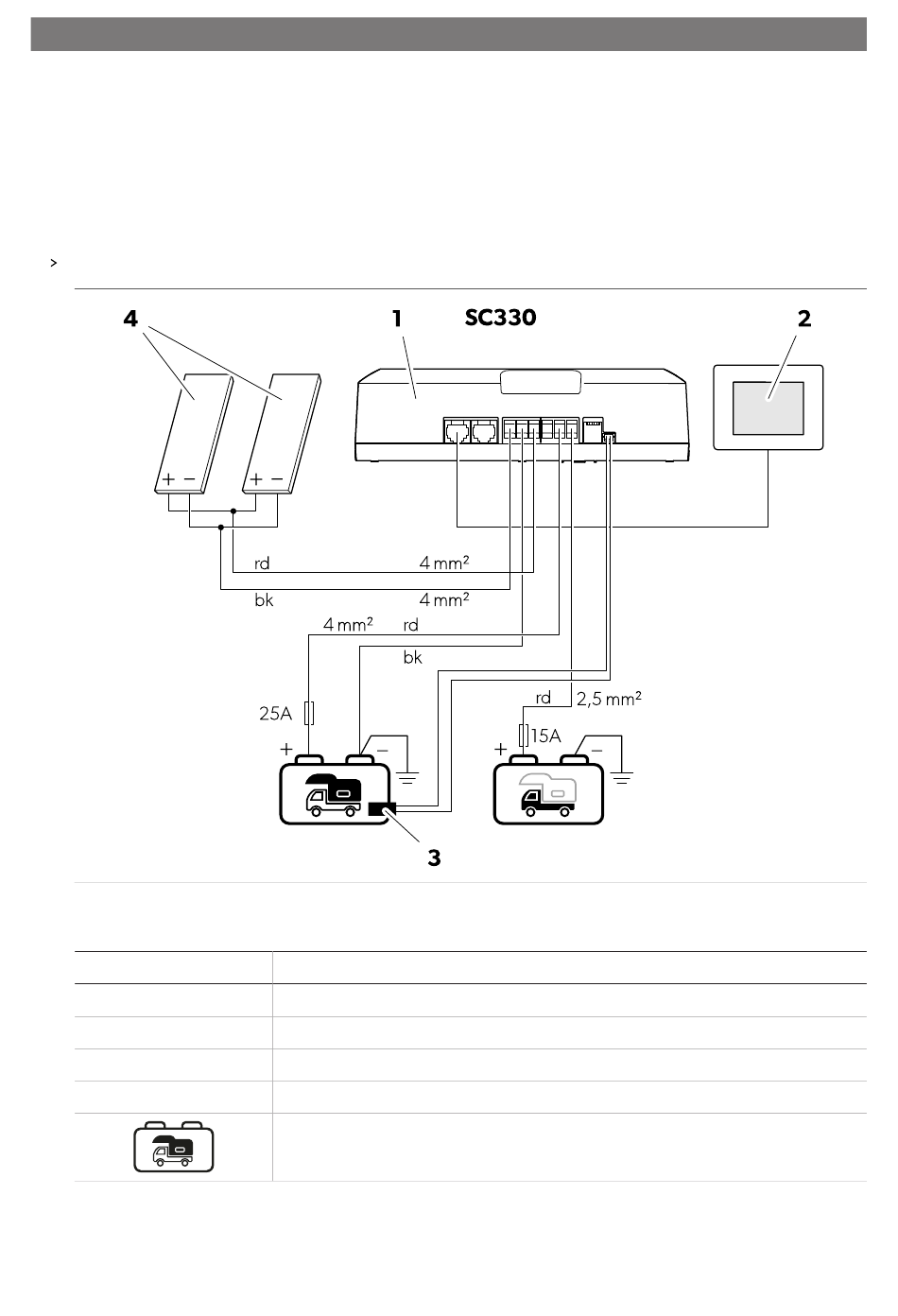

Upravljački sklop solarnog punjenja priključite kao što prikazuje

Tablica 168: spojna shema SC330
Br.
1
2
3
4
352
Opis
Upravljački sklop solarnog punjenja
Zaslon TD283 osjetljiv na dodir (dodatna oprema)
Senzor temperature
Solarni panel (paneli)
Servisni akumulator
sl.  na stranici 352.
