ES

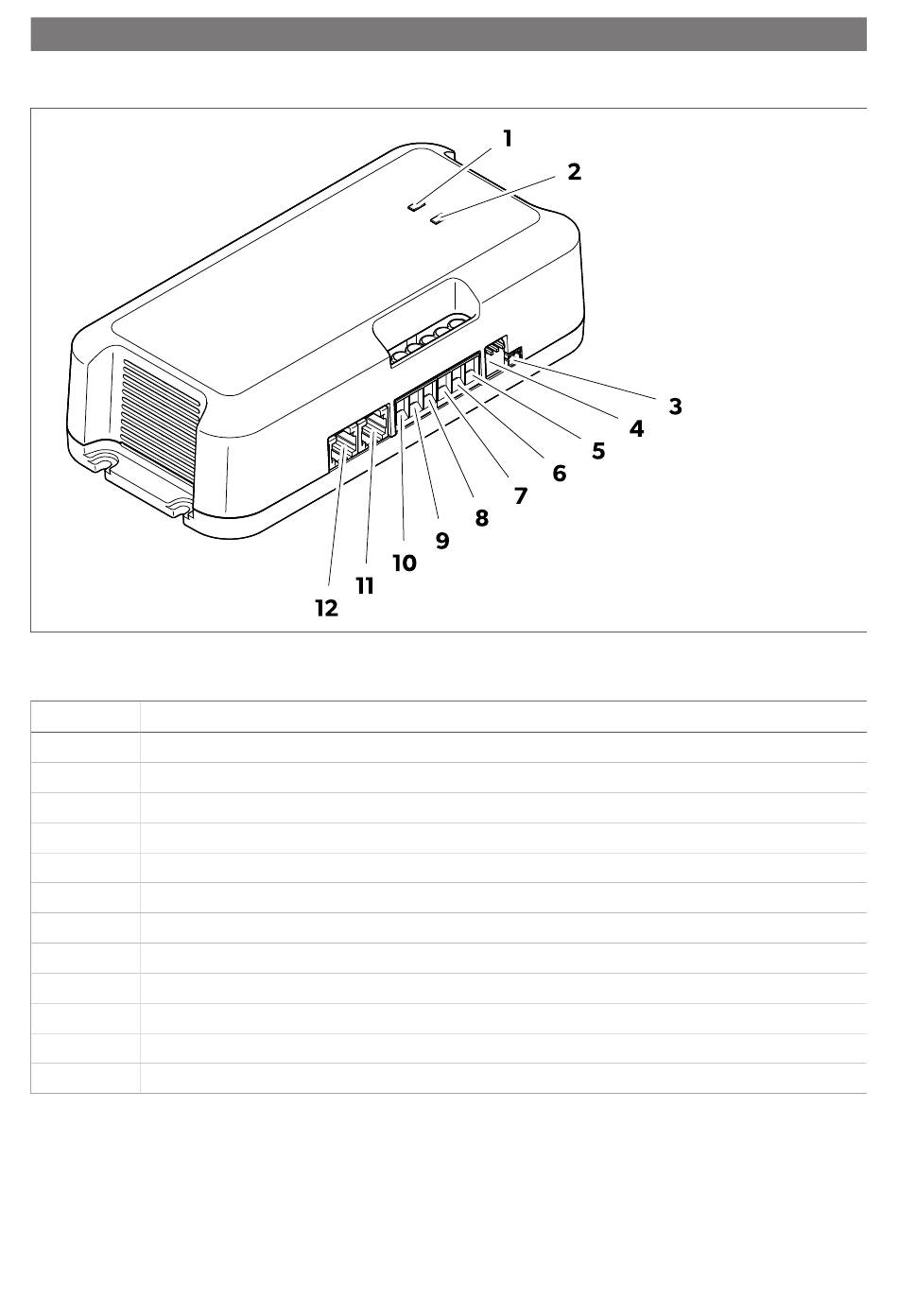

Conexiones y elementos de mando


Tabla 34: Conexiones y elementos de mando
Núm. Descripción
1 LED de estado de la batería auxiliar (B1)
2 LED de estado de la batería de arranque (B2)
3 Conexión al sensor de temperatura
4 Interruptores DIP para configurar el tipo de batería auxiliar
5 Conexión al polo positivo de la batería de arranque
6 Conexión al polo positivo de la batería auxiliar
7 Conexión al polo positivo del panel solar 1
8 Conexión al polo positivo del panel solar 2
9 Conexión al polo negativo de la batería auxiliar
10 Conexión al polo negativo de los paneles solares
11 Conexión a la pantalla táctil TD283 (disponible como accesorio) o al bus CI
12 Conexión a la pantalla táctil TD283 (disponible como accesorio) o al bus CI
78
