EL
Πίνακας 237: Χρωματική κωδικοποίηση
Κωδικός
rd
bk
Παραλλαγή σύνδεσης C (μόνο SC480)
Για να συνδέσετε τον ελεγκτή ηλιακής φόρτισης, ακολουθήστε την απεικόνιση στο
δα 486.

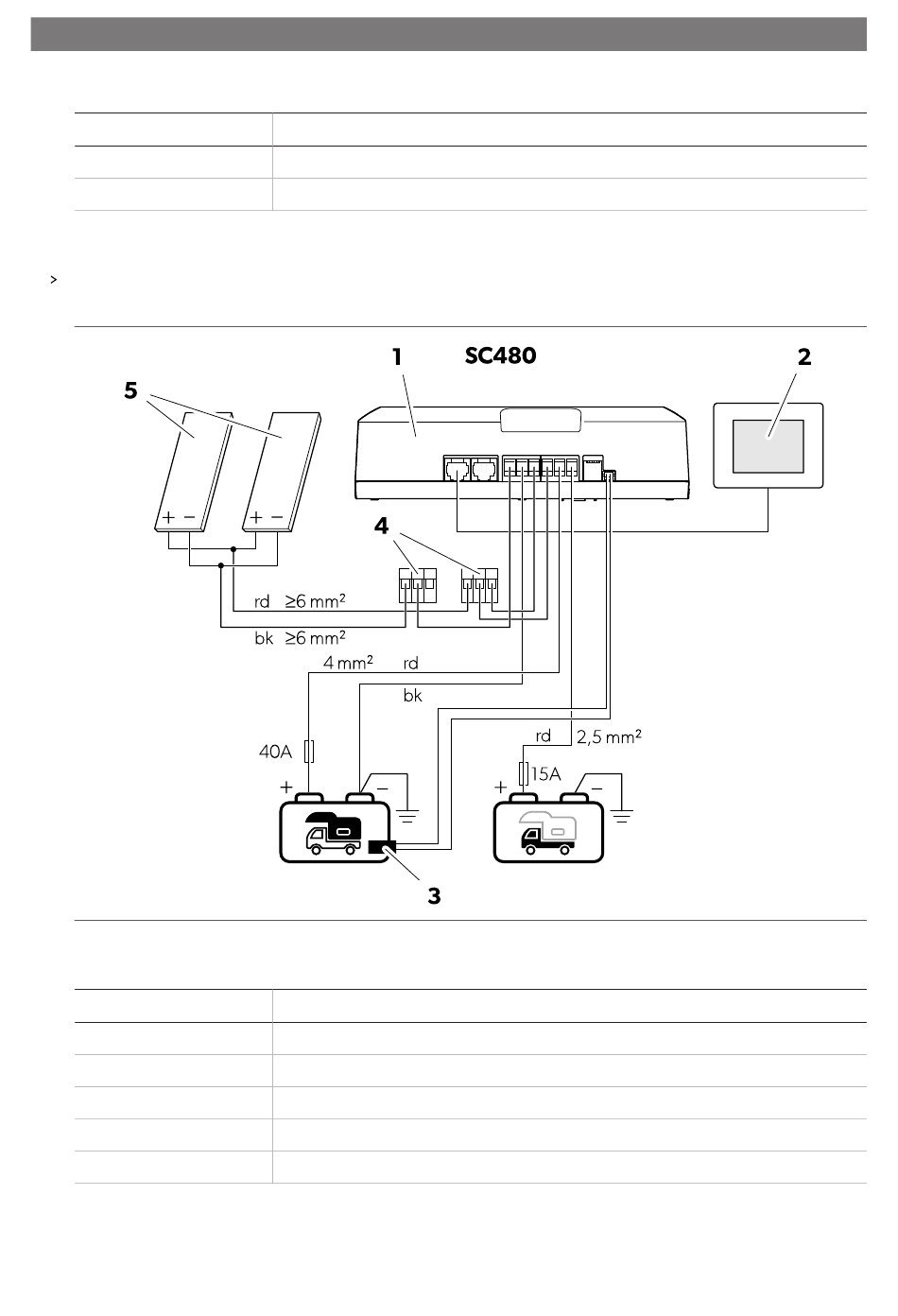

Πίνακας 238: Διάγραμμα σύνδεσης SC480
Αρ.
1
2
3
4
5
486
Χρώμα
Κόκκινο
Μαύρο
Περιγραφή
Ελεγκτής ηλιακής φόρτισης
Οθόνη αφής TD283 (πρόσθετος εξοπλισμός)
Αισθητήρας θερμοκρασίας
Σύνδεσμος WAGO
Ηλιακό(-ά) πάνελ
σχ.
στη σελί-
