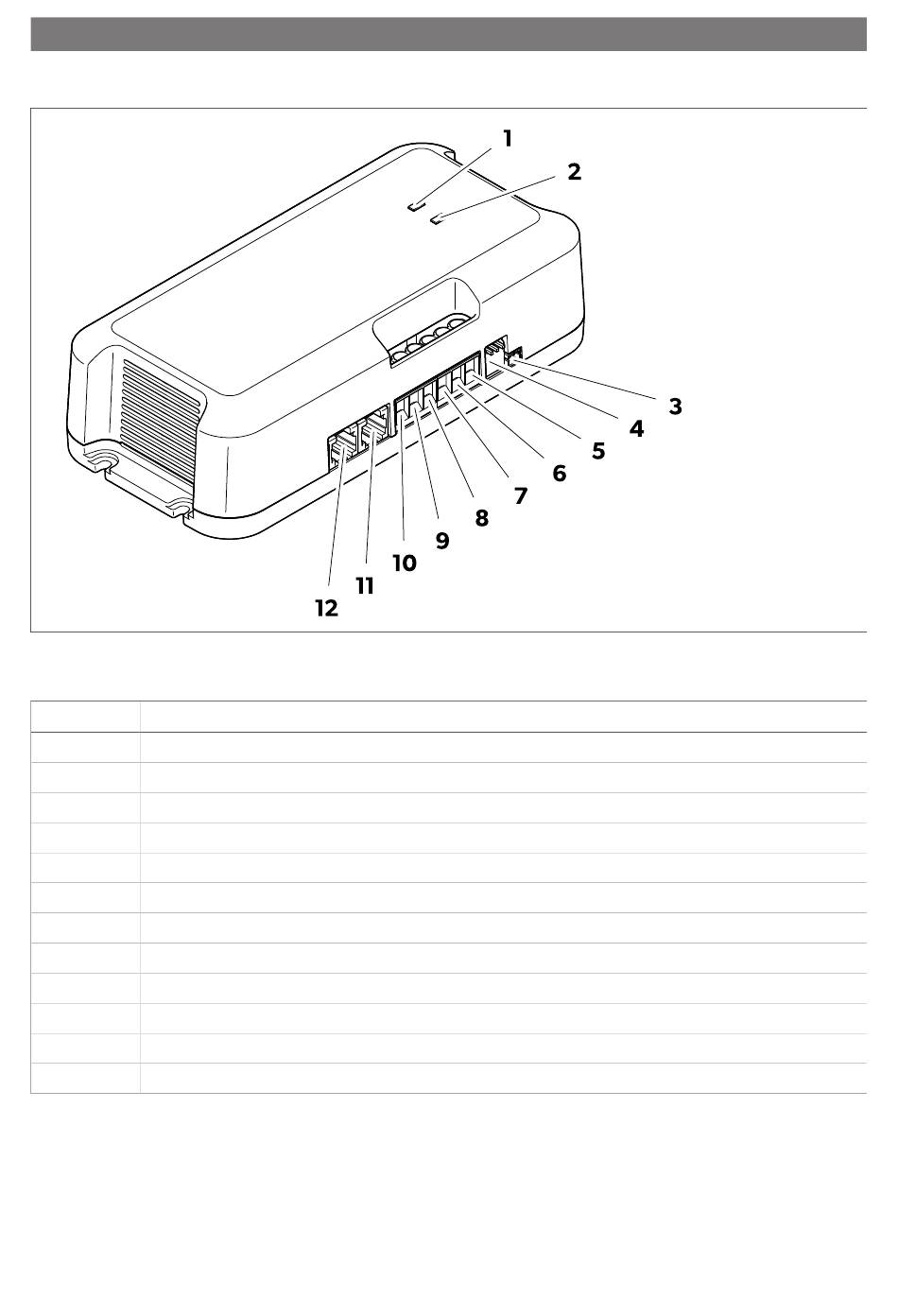

Csatlakozók és kezelőelemek

táblázat 155: Csatlakozók és kezelőelemek
Sz. Leírás
1 Házi akkumulátor állapotjelző LED-je (B1)
2 Indítóakkumulátor állapotjelző LED-je (B2)
3 Hőmérsékletérzékelő csatlakozója
4 DIP-kapcsolók a házi akkumulátor típusának beállításához
5 Indítóakkumulátor pozitív pólusának csatlakozója
6 Házi akkumulátor pozitív pólusának csatlakozója
7 1. napelem pozitív pólusának csatlakozója
8 2. napelem pozitív pólusának csatlakozója
9 Házi akkumulátor negatív pólusának csatlakozója
10 Napelemek negatív pólusának csatlakozója
11 TD283 érintőképernyő (tartozékok) vagy CI-BUS csatlakozó
12 TD283 érintőképernyő (tartozékok) vagy CI-BUS csatlakozó
