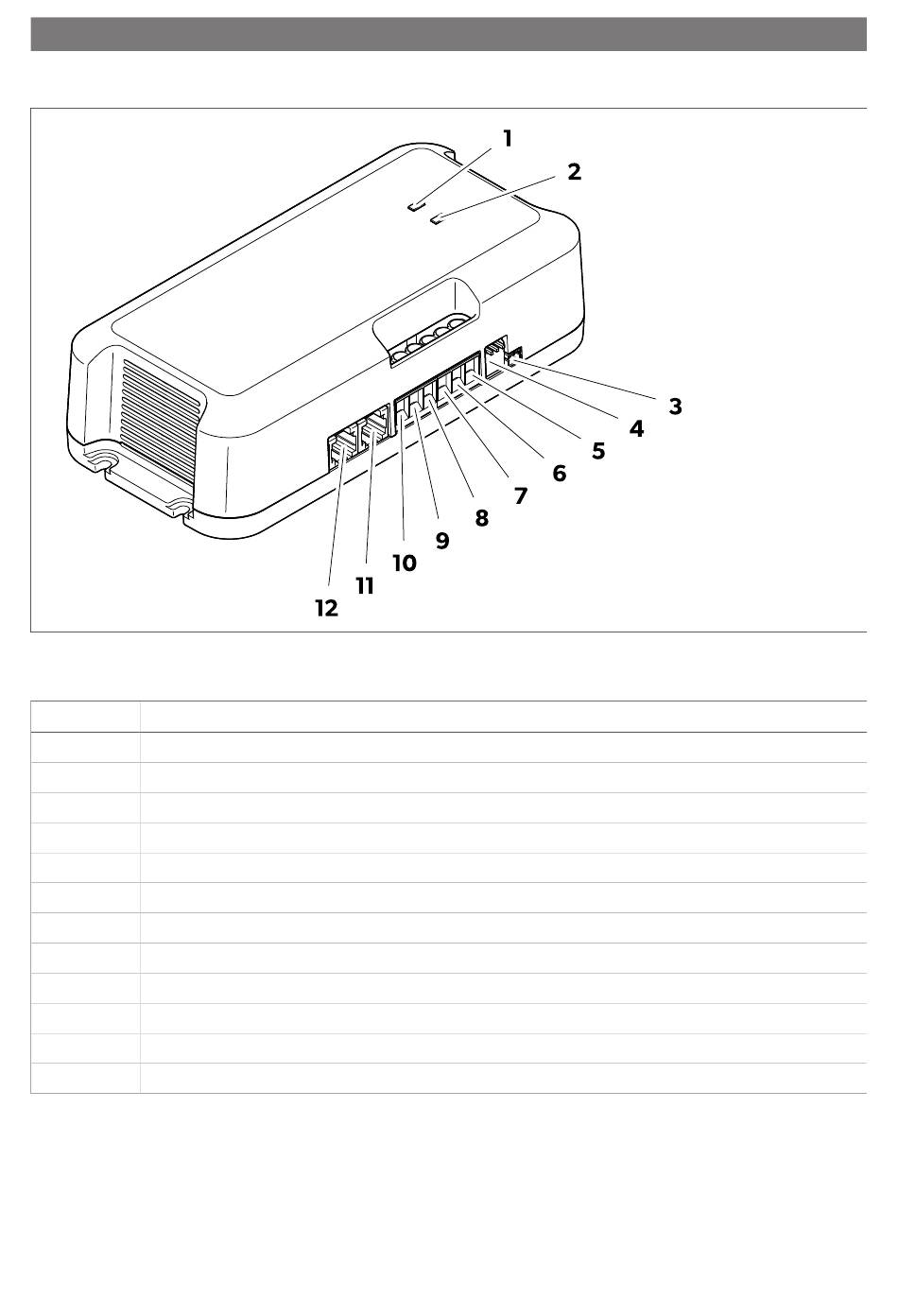

Връзки и контроли
Таблица 210: Връзки и контроли
№
Описание
1
Светодиод за състояние на домашния акумулатор (B1)
2
Светодиод за състояние на стартовия акумулатор (B2)
3
Свързване към сензора за температура
4
DIP превключватели за настройка на типа на домашния акумулатор
5
Свързване към положителния полюс на стартовия акумулатор
6
Свързване към положителния полюс на домашния акумулатор
7
Връзка към положителния полюс на слънчевия панел 1
8
Връзка към положителния полюс на соларния панел 2
9
Свързване към отрицателния полюс на домашния акумулатор
10
Връзка към отрицателния полюс на соларни панели
11
Свързване към сензорен дисплей TD283 (аксесоари) или CI-BUS
12
Свързване към сензорен дисплей TD283 (аксесоари) или CI-BUS
BG
435
