Tableau 30 : Code couleur
Code
rd
bk
Variante de connexion D (SC480 uniquement)
Pour connecter le contrôleur de charge solaire, procédez comme indiqué à la


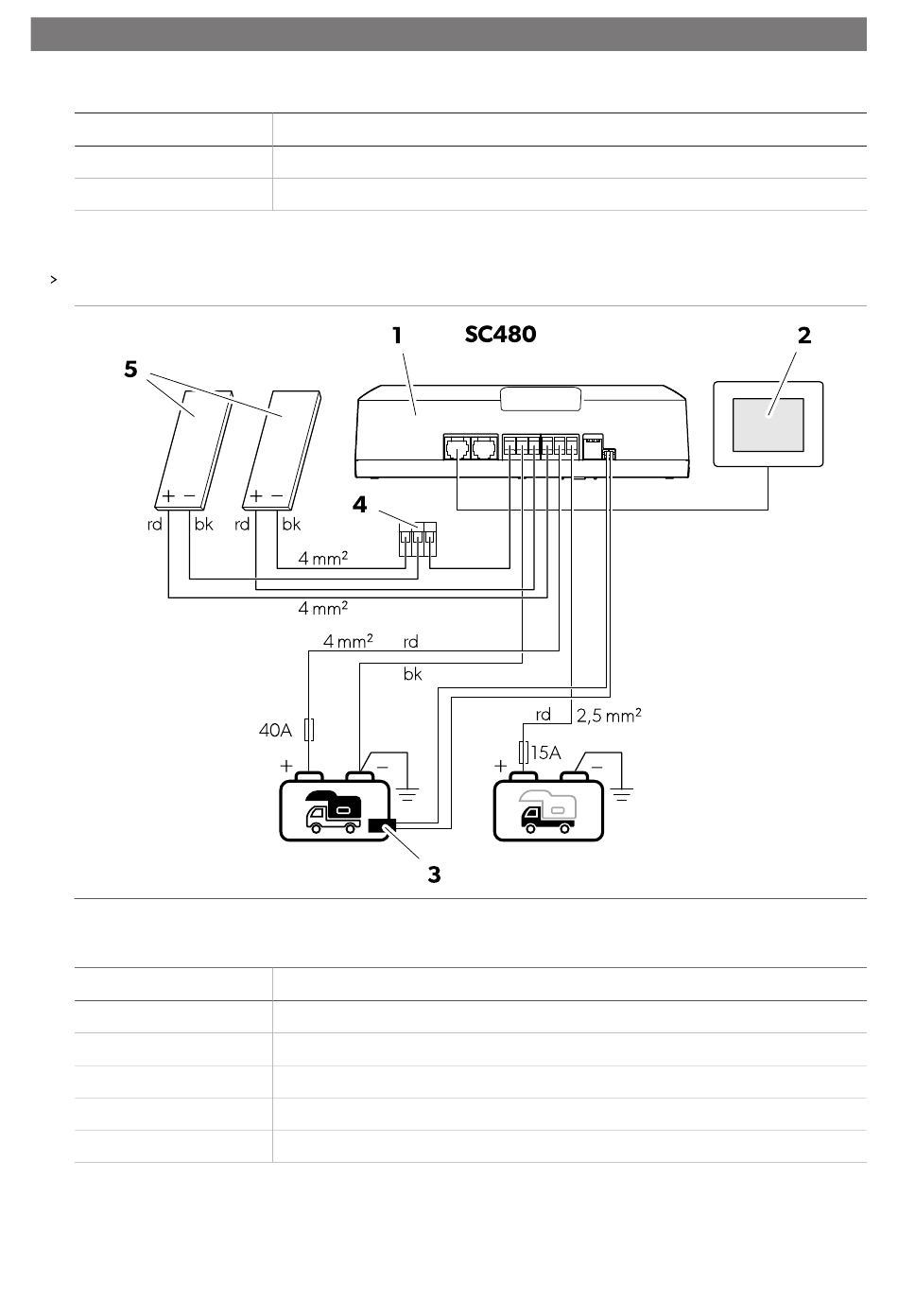

Tableau 31 : Schéma de raccordement SC480
Pos.
1
2
3
4
5
Couleur (« Colour »)
rouge
noir
Description
Contrôleur de charge solaire
Écran tactile TD283 (accessoire)
Capteur de température
Connecteur WAGO
Panneau(x) solaire(s)
fig.  à la page 63.
