DE
Tabelle 19: Farbkodierung
Code
rd
bk

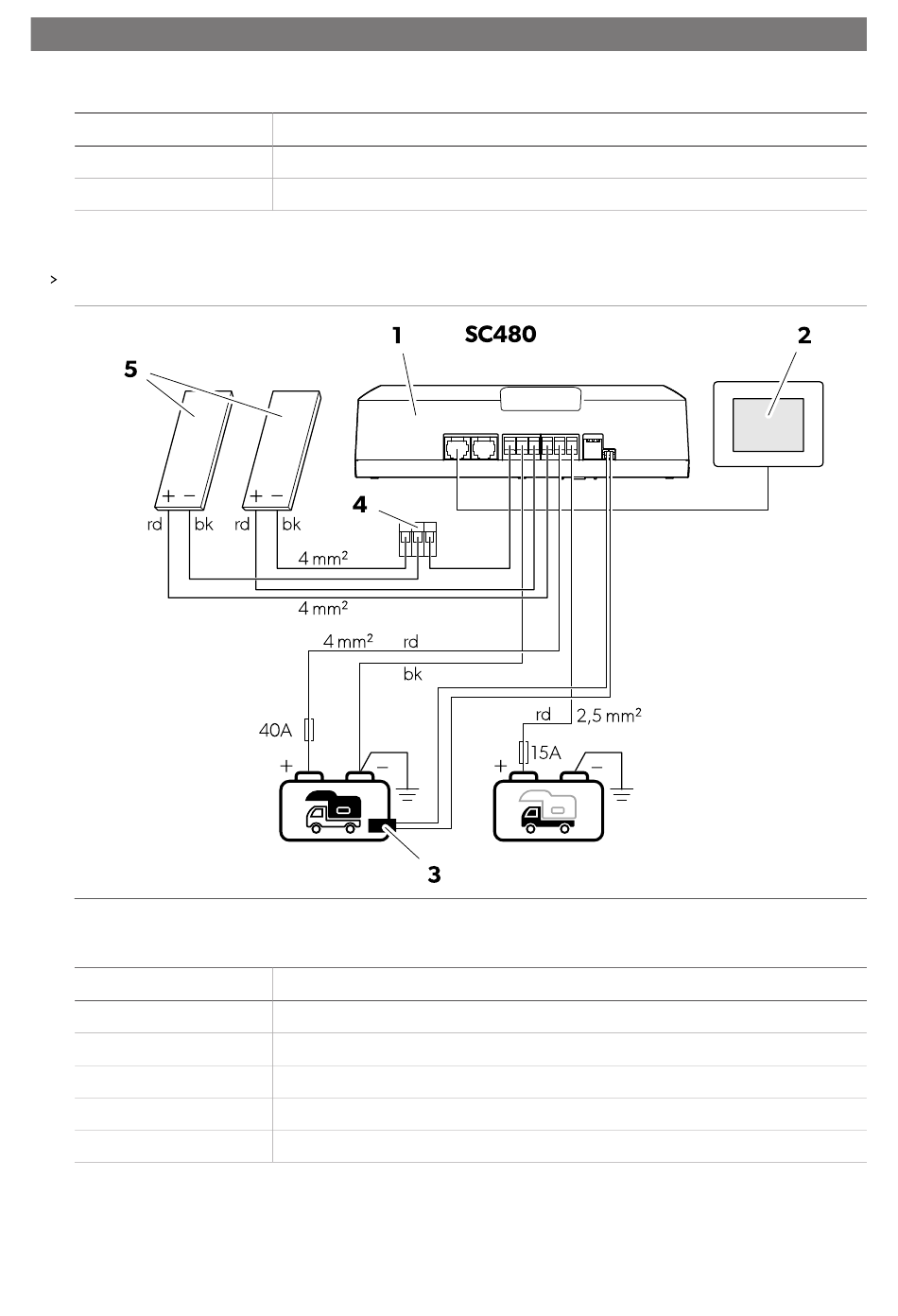

Anschlussvariante D (nur SC480)
Gehen Sie wie in

Tabelle 20: Anschlussplan SC480
Pos.
1
2
3
4
5
40
Farbe
Rot
Schwarz
Abb.  auf Seite 40 gezeigt vor, um den Solarladeregler anzuschließen.
Beschreibung
Solarladeregler
Touch-Display TD283 (Zubehör)
Temperatursensor
WAGO-Verbinder
Solarmodul(e)
