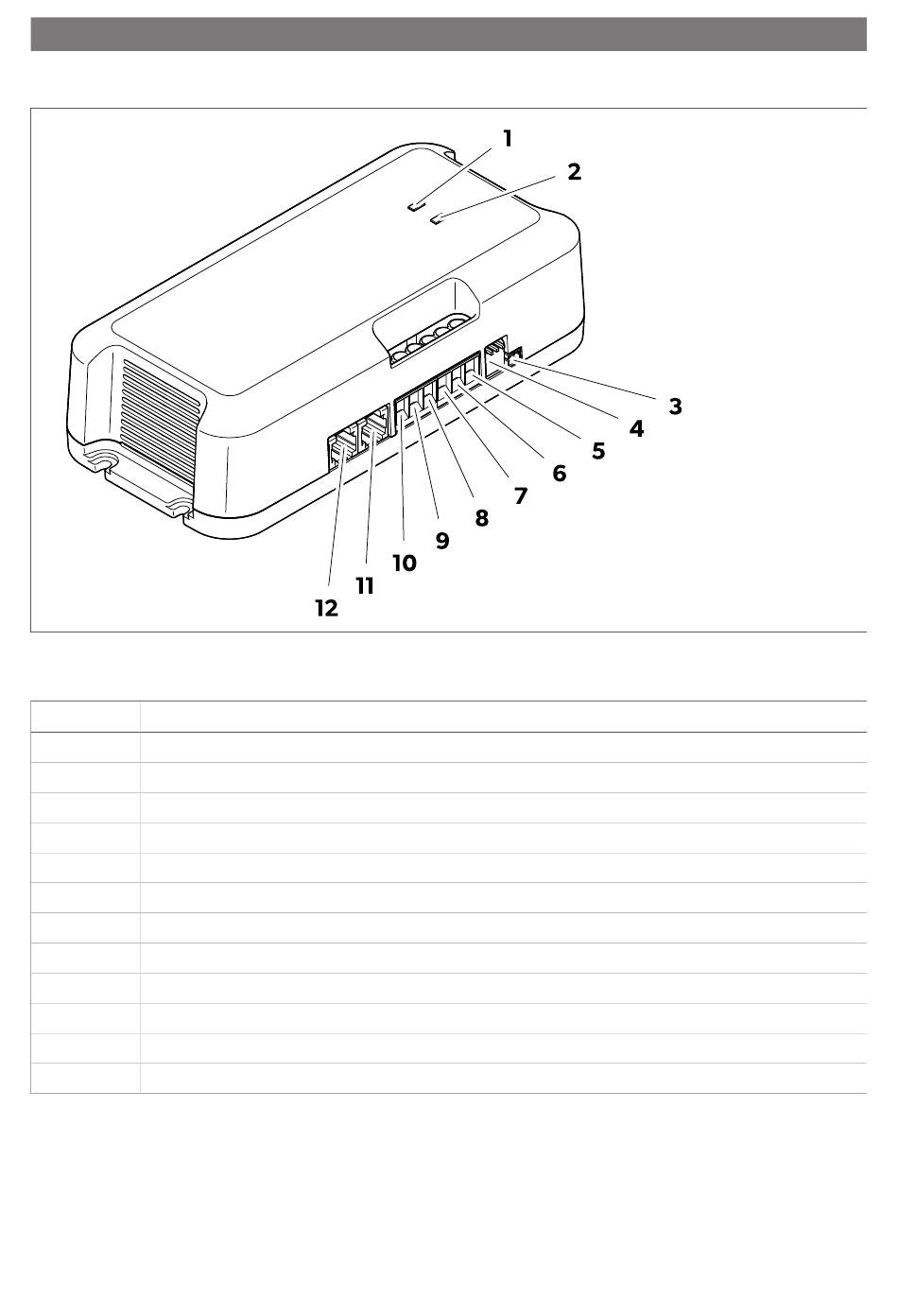

Raccordements et éléments de commande

Tableau 23 : Raccordements et éléments de commande
Pos. Description
1 Voyant LED d'état de la batterie interne (B1)
2 Voyant LED d'état de la batterie de démarrage (B2)
3 Connexion du capteur de température
4 Commutateurs DIP pour le réglage du type de batterie interne
5 Connexion au pôle positif de la batterie de démarrage
6 Connexion au pôle positif de la batterie interne
7 Connexion au pôle positif du panneau solaire 1
8 Connexion au pôle positif du panneau solaire 2
9 Connexion au pôle négatif de la batterie interne
10 Connexion au pôle négatif des panneaux solaires
11 Connexion à l'écran tactile TD283 (accessoires) ou au bus CI
12 Connexion à l'écran tactile TD283 (accessoires) ou au bus CI
