Wariant podłączenia dla paneli fotowoltaicznych o wydajności ≥ 240 Wp.
Wariant podłączenia B (tylko SC330)
Przyłączenia regulatora ładowania do paneli fotowoltaicznych należy dokonać w sposób ukazany
stronie 264.

5
+ –

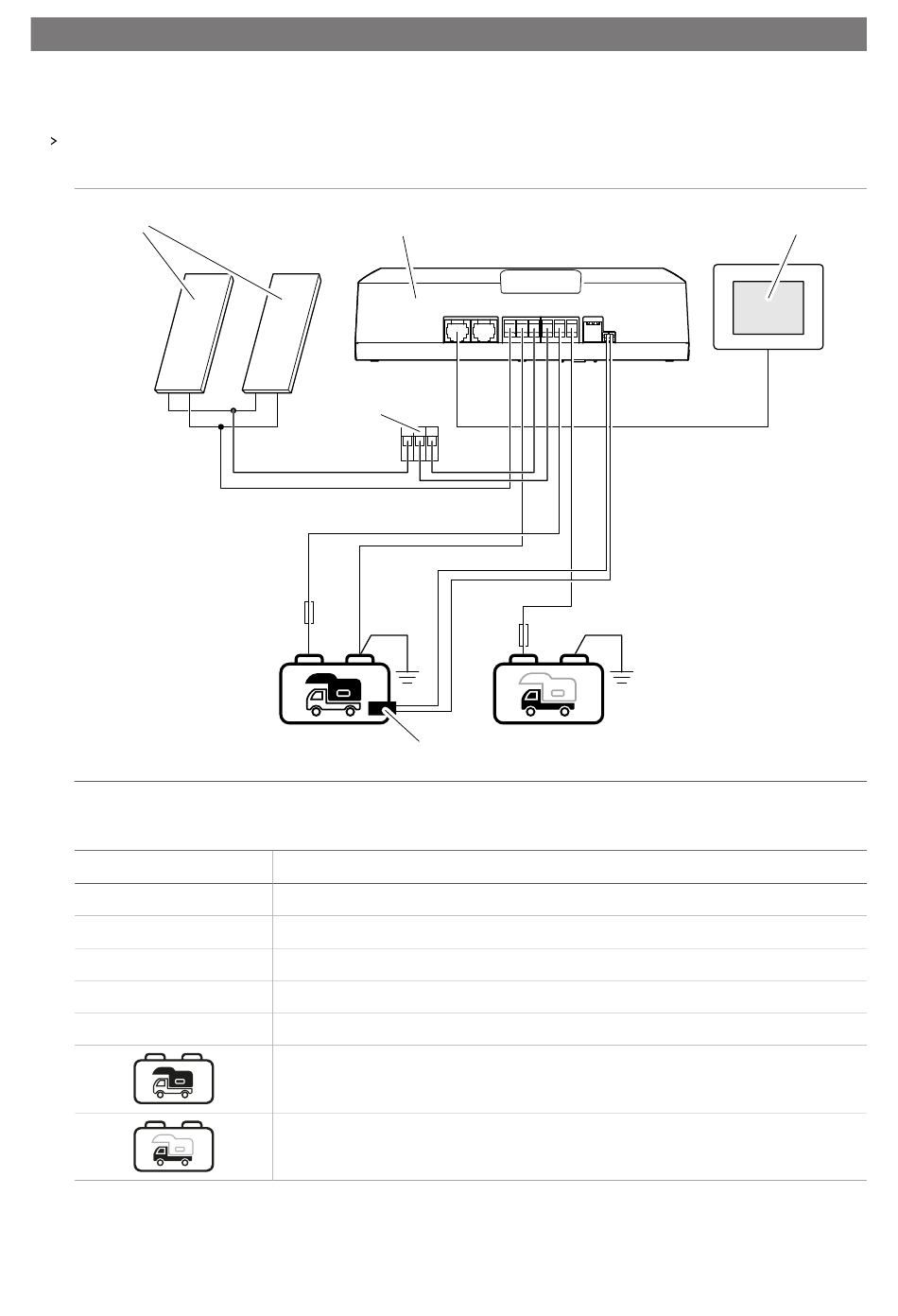

Tabela 126: Schemat połączeń SC330
Poz.
1
2
3
4
5
264
1
+ –
4
rd 4 mm²
bk 4 mm²
4 mm²rd
bk
25A
+ –
Opis
Regulator ładowania do paneli fotowoltaicznych
Wyświetlacz dotykowy TD283 (dostępny w ramach akcesoriów)
Czujnik temperatury
Złączka WAGO
Panel fotowoltaiczny / panele fotowoltaiczne
Akumulator pokładowy
Akumulator rozruchowy (opcja)
SC330
rd
2,5 mm²
15A
+ –
3
na rys.  na
2
