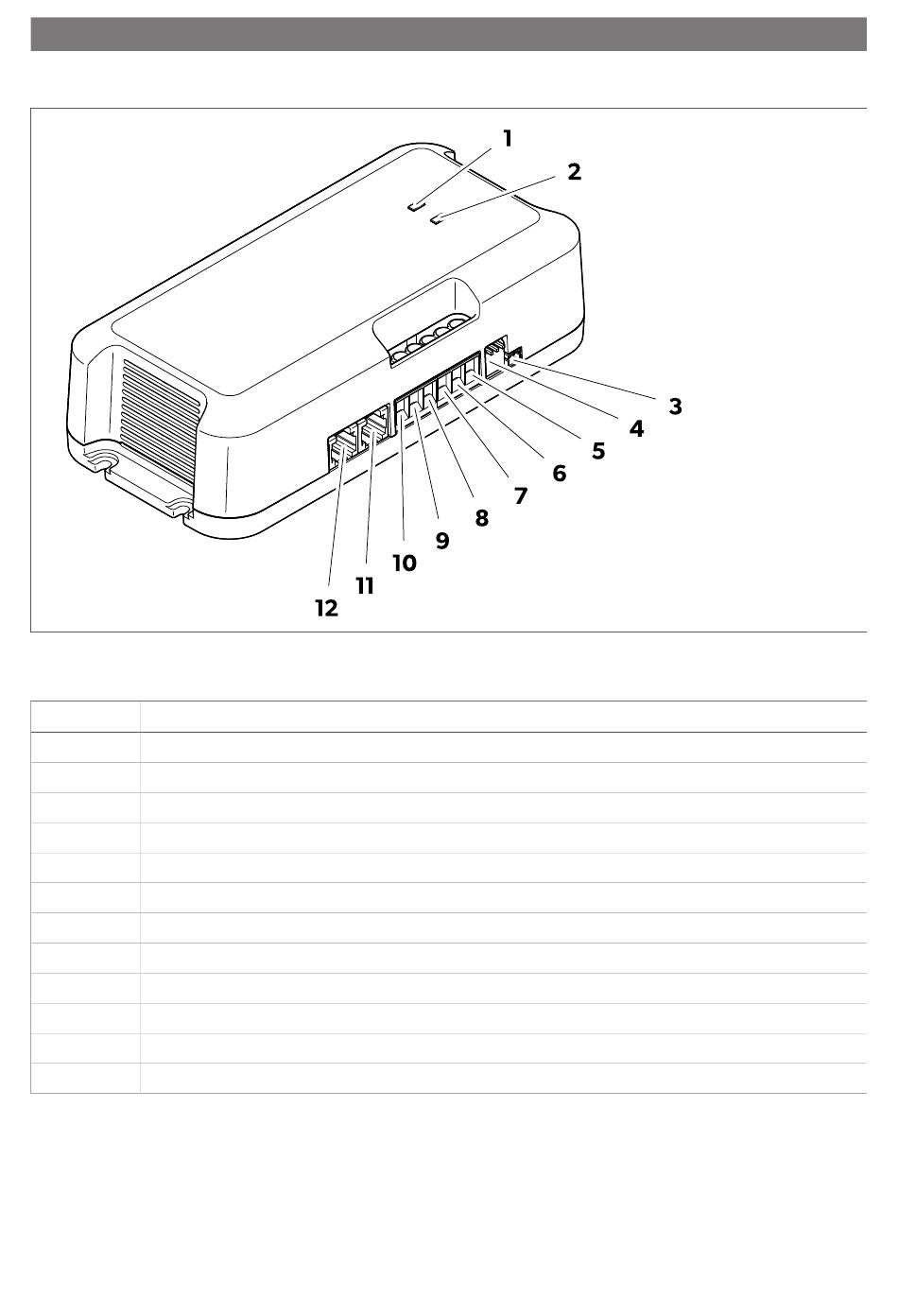

Conexões e elementos de comando

Tabela 45: Conexões e elementos de comando
N.º Descrição
1 LED de estado da bateria de bordo (B1)
2 LED de estado da bateria de arranque (B2)
3 Conexão ao sensor de temperatura
4 Interruptores DIP para configurar o tipo de bateria de bordo
5 Conexão ao polo positivo da bateria de arranque
6 Conexão ao polo positivo da bateria de bordo
7 Conexão ao polo positivo do painel solar 1
8 Conexão ao polo positivo do painel solar 2
9 Conexão ao polo negativo da bateria de bordo
10 Conexão ao polo negativo dos painéis solares
11 Conexão ao display tátil TD283 (acessório) ou CI-BUS
12 Conexão ao display tátil TD283 (acessório) ou CI-BUS
