Escoger el tramo más adecuado para el paso de los tubos refrigerantes , EXTERNO o INTERNO al vehículo.
E
TRAMO EXTERNO (por encima del techo del vehículo):
conectar a la batería de evaporación el tubo G10, utilizando el enlace DERECHO (que se proporciona con el kit de montaje - véase pág.6)
a través del orificio de la pared posterior del grupo de techo (véase fig.7).
N.B: efectuar los orificios en el revestimiento e insertar en el orificio ya presente el tapón de goma proporcionado (véase fig.7).
Deslizar el tubo G8 ya conectado al condensador de forma paralela al tubo G10 y dirigir los 2 tubos hacia el compresor, canalizándolos
adecuadamente en caso fuera necesario.
TRAMO INTERNO ;
Conectar a la batería de evaporación el tubo G10, utilizando el enlace de 90° (que se proporciona con el kit de montaje – véase pág.6).
Introducir el tubo G8 dentro del grupo de techo a través del orificio de la pared lateral a la izquierda del mismo (véase fig.8).
N.B: efectuar orificios en el revestimiento e insertar en el orificio ya presente el tapón de goma que se proporciona (véase fig.8).
Insertar los 2 tubos en el espacio de aspiración y en el doble fondo del techo, (prestando especial atención en mantener bien aislados
los 2 espacios de aspiración y de suministro – véase nota n°7).
Dirigir los 2 tubo hacia el compresor.
En todos los casos, la colocación de los tubos debe ser muy precisa, evitando curvas estrechas, aristas agudas o planchas que
podrían dañarlos.
PASSAGGIO ESTERNO
OUTSIDE PATH
PARCOURS EXTERNE
VERLAUF AUSSEN
TRAMO EXTERNO

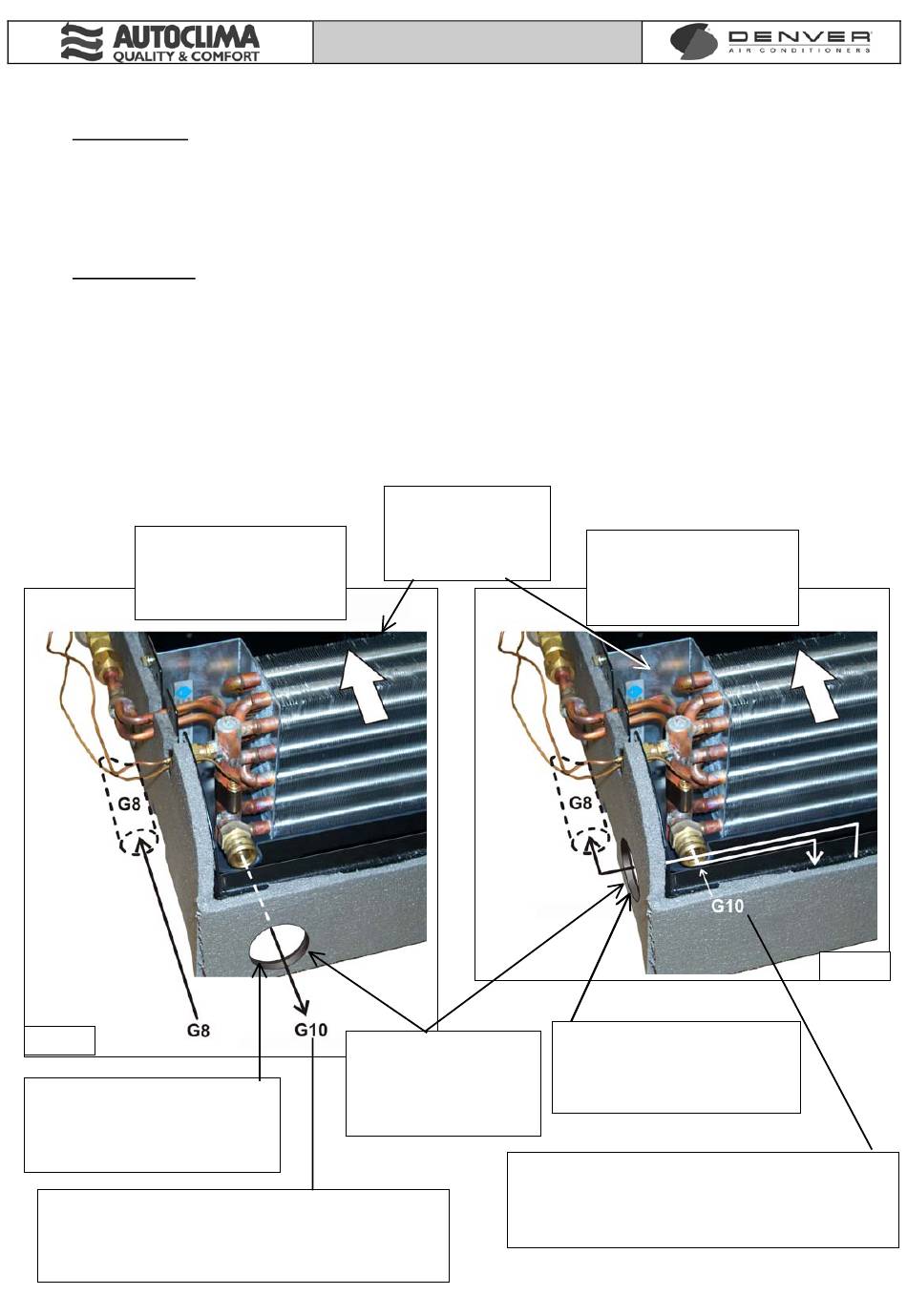

FIG.7
Gommino passatubo Ø36
Ø36 small rubber go-by pipe
Capuchon passe-tube Ø36
Gummistück Kabelführung Ø36
Tapón de goma pasador de tubo Ø36
Raccordo 7/8" 14 UNF -2B O.Ring Dir. per tubo flessibile G10
Union 7/8" 14 UNF -2B O-Ring right for G10 hose
Raccord 7/8" 14 UNF -2B O.Ring droit pour tuyau G10
Rechtsrohrverschraubung 7/8" 14 UNF -2B O.Ring für Rohr G10
Empalme recto 7/8" 14 UNF -2B O.Ring para tubo G10
RT 60 - RTH 60
Batteria evaporatrice
Evaporator coil
Batterie évaporateur
Verdampferbatterie
Batería evaporadora
Forare rivestimento
Drill the coating
Percer le revêtement
Verkleidung durchbohren
Efectuar orificios en el
revestimiento
Raccordo F90° 7/8" 14UNF-2B O.R. (x tubo G10)
F90° 7/8" 14UNF-2B O.R. pipe fitting (x G10 pipe)
Raccord F90° 7/8" 14UNF-2B O.R. (x tube G10)
Anschlussstück F90° 7/8" 14UNF-2B O.R. (für Leitung G10)
Enlace F90° 7/8" 14UNF-2B O.R. (x tubo G10)
PASSAGGIO INTERNO
INSIDE PATH
PARCOURS INTERNE
VERLAUF INNEN
TRAMO INTERNO
Gommino passatubo Ø25
Ø25 small rubber go-by pipe
Capuchon passe-tube Ø25
Gummistück Kabelführung Ø25
Tapón de goma pasador de tubo Ø25
FIG.8
