Installation und Montage
4.3
Der Sensor wird mit dem Controller über das mitgelieferte Sensorkabel verbunden. Der Anschluss erfolgt
durch einfaches Stecken. Die Steckverbindung verriegelt selbstständig. Der feste Sitz kann durch Ziehen
am Steckergehäuse (Kabelbuchse) geprüft werden. Durch Ziehen an der gerändelten Gehäusehülse der
Kabelbuchse öffnet sich die Verriegelung, und die Steckverbindung kann geöffnet werden.

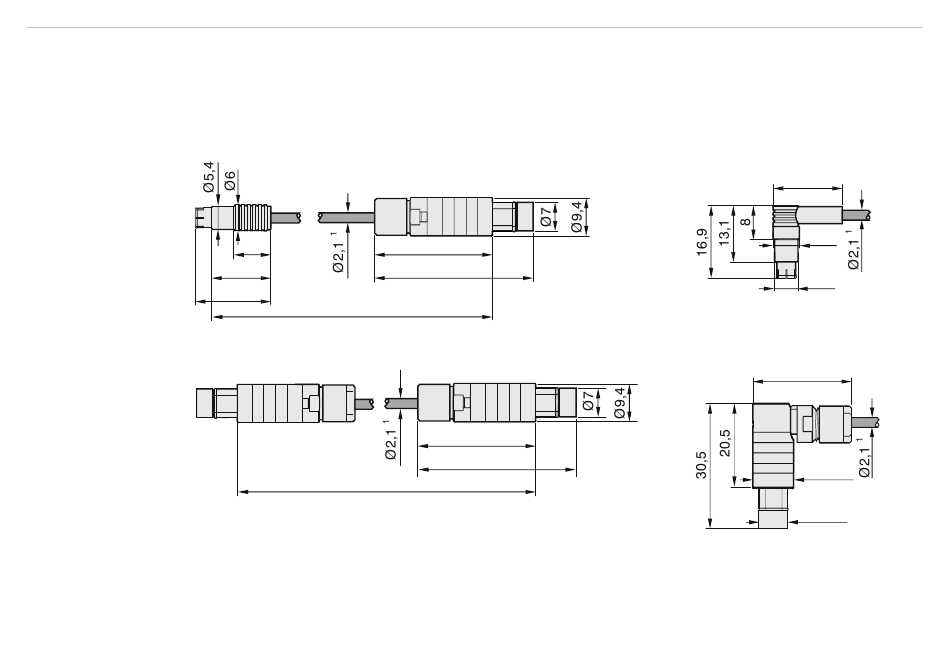

Abb. 6 Maßzeichnungen Sensorkabel
Abmessungen in mm, nicht maßstabsgetreu
Eigenschaften der Sensorkabel, siehe Kap. 2.2.2.
1) Sensorkabel CCgxC/ CCgxB/ CCgxC/90 und CCgxB/90: Ø3,1
capaNCDT 6112
ensorkabel
S
Sensorkabel CCmxC / CCgxC
8,6
13,7
17,5
Kabellänge x
Sensorkabel CCmxB / CCgxB
Kabellänge x
27
37
27
37
Sensorkabel CCmxC/90 und CCgxC/90
21
Sensorkabel CCmxB/90 und CCgxB/90
25
±0,10
Ø6
Ø5,4
Ø10
Ø7
Seite 24
