Umfangsklemmung, Zylindrische Sensoren; Flachsensoren - MICRO-EPSILON capaNCDT 6112 Betriebsanleitung

Installation und Montage
4.2.2
Diese Art der Sensormontage bietet die höchste Zuverlässigkeit, da der Sensor über sein zylindrisches
Gehäuse flächig geklemmt wird. Sie ist bei schwierigen Einbauumgebungen, zum Beispiel an Maschinen,
Produktionsanlagen und so weiter zwingend erforderlich.

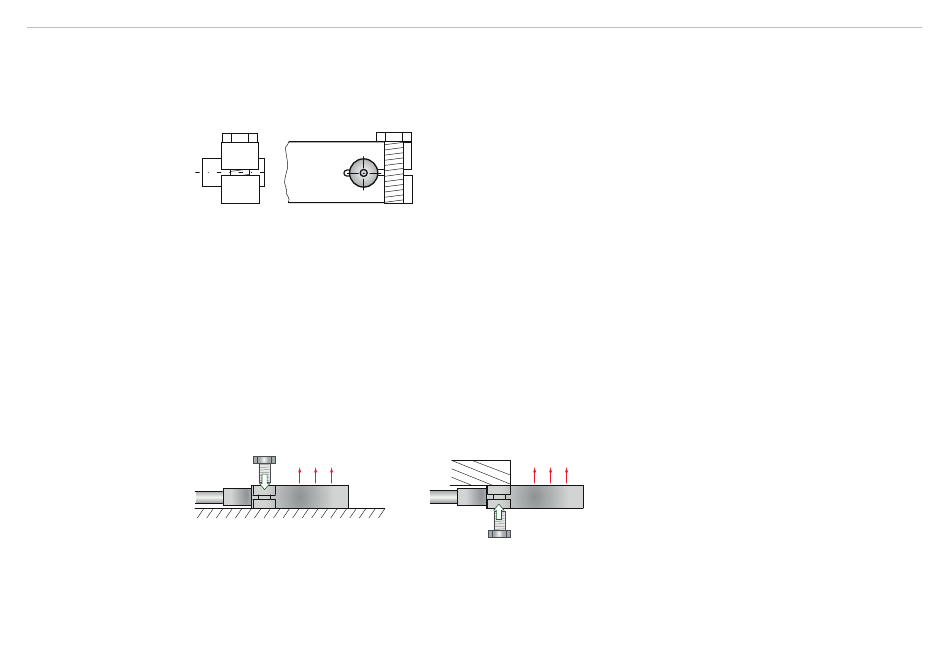

Abb. 5 Umfangsklemmung
Eine Umfangsklemmung ab 2 mm hinter der Stirnfläche ist möglich.
i
4.2.3
Die Befestigung der Flachsensoren erfolgt über eine Gewindebohrung für M2 (bei Sensoren 0,2 und 0,5 mm)
oder über eine Durchgangsbohrung für Schrauben M2. Die Sensoren können von oben oder unten ver-
schraubt werden.
Verschraubung von oben
capaNCDT 6112

Umfangsklemmung, zylindrische Sensoren

Zugkraft am Kabel ist unzulässig!

Flachsensoren

Montage mit
Spannzange
Verschraubung von unten
Seite 17
