Installation und Montage
4.6

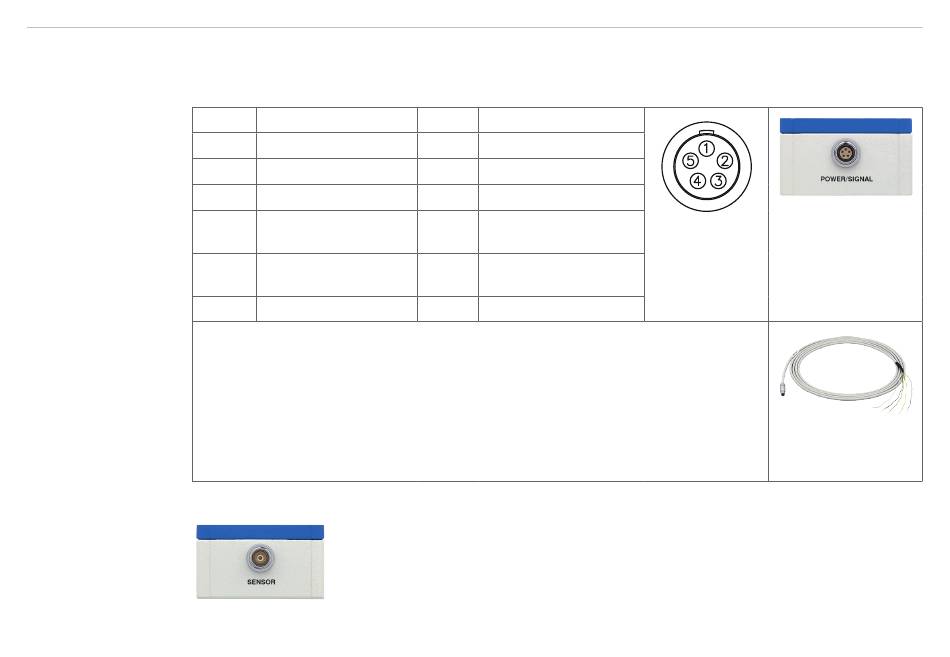

Die Spannungsversorgung und Signalausgabe erfolgen über den 5-pol. Steckverbinder an der Vorderseite
des Controllers.
Pin
1
2
3
4
5
Schirm
SCAC3/5 ist ein 3 m langes, fertig konfektioniertes Versorgungs- und Ausgangska-
bel.
4.7
Abb. 10 Anschluss Sensorkabel
capaNCDT 6112
Spannungsversorgung, Anzeige-/Ausgabegerät DT6112
Adernfarbe SCAC3/5 Signal
weiß +24 V
grau GND
gelb -
grün AGND
braun U-aus

Sensoranschluss

Beschreibung
+24 V Versorgung
Versorgungsmasse
nicht verwendet
Analogmasse
(für Signalausgang)
Ansicht: Löt-
Signalausgang
5-pol. Buchse
(Last, min 10 kOhm)
Kabelschirm, Gehäuse
Abb. 8 Anschluss
Versorgungsspan-
nung
seite,
Abb. 9 Versorgungs-
und Ausgangskabel
SCAC3/5
Seite 26
