Installation und Montage
4.2.4

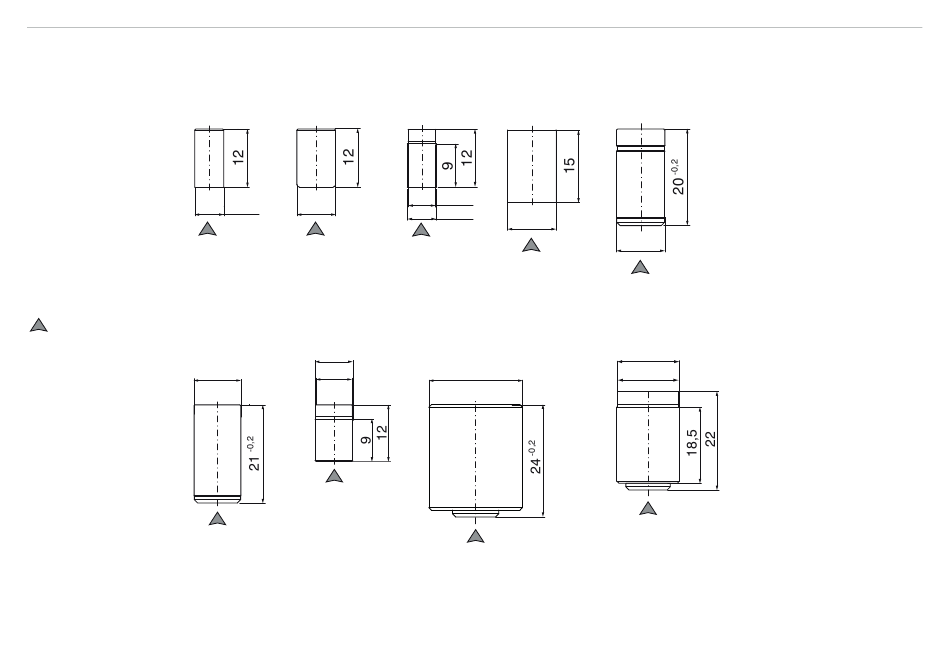

Zylindrische Sensoren
CS02
CS1
Steckerseite
Abmessungen in mm
ø10h7
Umfangsklemmung ab
2 mm hinter der Stirn-
fläche möglich.
Maßzeichnungen wei-
terer Sensoren sind auf
Anfrage verfügbar.
capaNCDT 6112
Maßzeichnungen Sensoren
CS05
ø8f7
ø6f7
CSE1
ø8f7
ø7,7
CSE05
CS08
ø5,7
ø6f7
ø10h7
CS2
ø20h7
CS1HP
ø10h7
CSE2
Ø14h7
Ø13,7
Seite 18
