Installation Und Montage; Vorsichtsmaßnahmen; Sensor; Radiale Punktklemmung Mit Madenschraube, Zylindrische Sensoren - MICRO-EPSILON capaNCDT 6112 Betriebsanleitung

Installation und Montage

4.
4.1
Auf den Kabelmantel des Sensorkabels dürfen keine scharfkantigen oder schweren Gegenstände einwirken.
i
4.2
Die Sensoren können freistehend oder bündig montiert werden.
Achten Sie bei der Montage darauf, dass die polierte Sensorstirnfläche nicht zerkratzt wird.
4.2.1
Diese einfache Befestigungsart ist nur bei kraft- und vibrationsfreiem Einbauort zu empfehlen. Die Maden-
schraube muss aus Kunststoff sein, damit das Sensorgehäuse nicht beschädigt oder verformt werden kann.

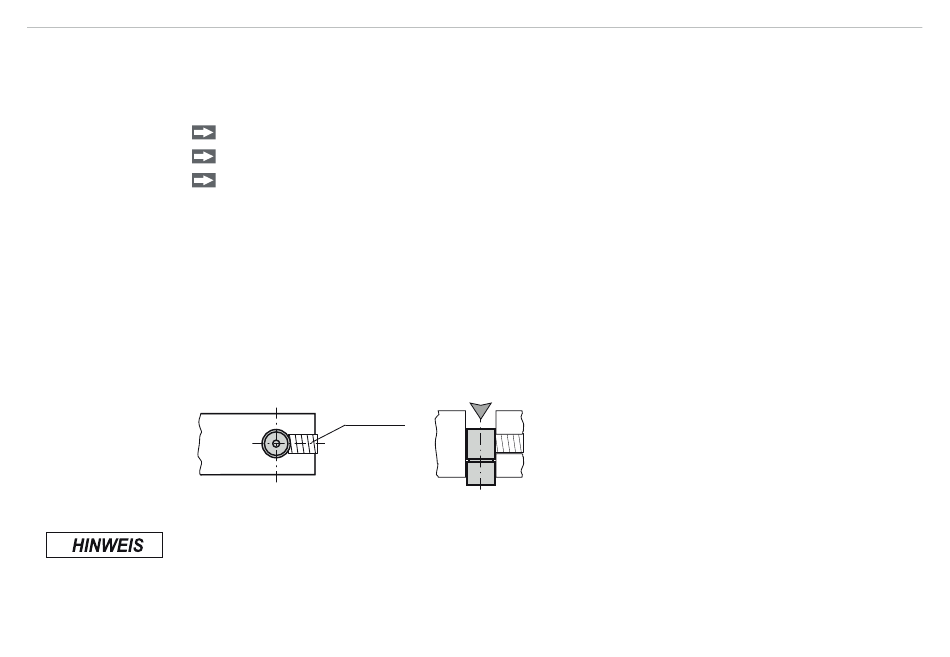

Abb. 4 Radiale Punktklemmung mit Madenschraube
Verwenden Sie keine Metallmadenschrauben!
> Gefahr der Beschädigung des Sensors
capaNCDT 6112
Installation und Montage
Vorsichtsmaßnahmen
Schützen Sie in Bereichen mit erhöhtem Druck das Kabel grundsätzlich vor Druckbelastung.
Vermeiden Sie auf jeden Fall Kabelknicke.
Überprüfen Sie die Steckverbindungen auf festen Sitz.
Ein beschädigtes Kabel kann nicht repariert werden.

Sensor

Radiale Punktklemmung mit Madenschraube, zylindrische Sensoren

Maden-
schraube
Seite 16
