14. SCHALTAUGE
ACHTUNG! Das ordnungsgemäße Auftragen von Schmierfett
ist für die Sicherheit des Fahrers sehr wichtig. Tragen Sie
Schmierfett NUR wie angewiesen auf.

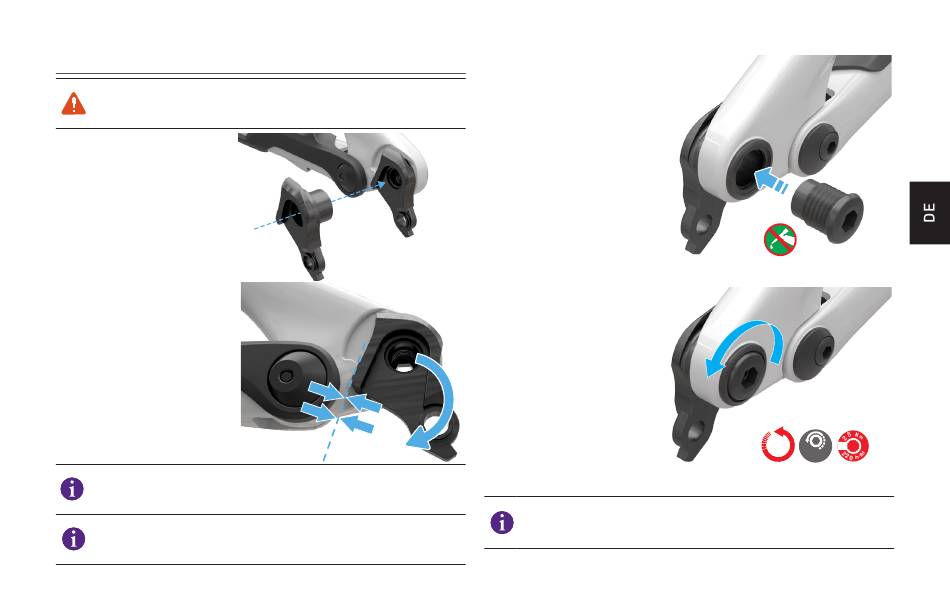

Montageverfahren
Montieren Sie die UDH-
„
Schaltaugen-Baugruppe im
Ausfallende des Rahmens.
Drehen Sie das UDH-
„
Schaltauge nach vorne,
bis es vollständig in der
Schaltaugenaufnahme
sitzt oder am
Rahmendrehanschlag
anliegt.
Tragen Sie Schmierfett NUR auf das Steckachsengewinde auf.
Tragen Sie KEIN Schmierfett auf den Rahmen, das UDH-Schaltauge
oder das Gewinde der Schraube des UDH-Schaltauges auf.
Das Schaltauge muss vollständig in der Schaltaugenaufnahme
sitzen oder am Rahmenanschlag anliegen, wenn es mit dem
angegebenen Drehmoment festgezogen ist.
„
Bringen Sie die UDH-
Unterlegscheibe an und
schrauben Sie dann die
UDH-Schraube durch die
Unterlegscheibe und in
das Schaltauge.
„
Ziehen Sie die
Schraube mit einem
Drehmomentschlüssel
mit Richtungswechsel
und einem 8-mm-Bit
mit 25 Nm (220 in-lbf)
an. Die Schraube des
UDH-Schaltauges hat ein
Linksgewinde.
Es MUSS ein umschaltbarer Drehmomentschlüssel (für Links-
und Rechtsgewinde) verwendet werden, um ein ordnungsgemäßes
Anzugsmoment der Linksgewindeschraube sicherzustellen.
LH
8
MM
60
