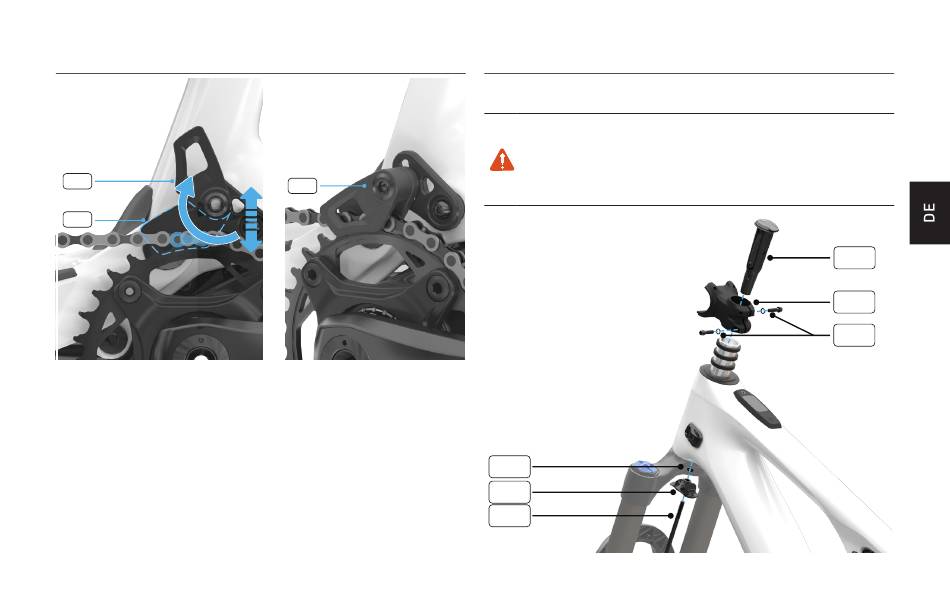

6.5. Kettenführung
A
C
Einstellen der Position der Kettenführung
Schalten Sie das Fahrrad aus.
„
Schalten Sie auf den kleinsten Gang.
„
Drehen Sie die äußere Kettenführung (A) nach oben.
„
Lösen Sie die Mutter der äußeren Kettenführung (B) mit einem 5-mm-
„
Inbusschlüssel und bewegen Sie die Kettenführungsbaugruppe nach
oben und nach unten, um den Kettengliedumriss an der Rückplatte der
Kettenführung (C) an der Oberseite der Kette auszurichten.
Ziehen Sie die Mutter der äußeren Kettenführung (B) mit einem
„
Drehmomentschlüssel und einem 5-mm-Bit mit 4,5 Nm (40 in-lbf) an.
Drehen Sie die äußere Kettenführung (A) nach unten und fixieren Sie
„
sie in Position.
B
6.6. Vorbau
Manche Turbo Levo SL-Modelle sind mit einem Aluminium-Trail-Vorbau
ausgestattet.
ACHTUNG! Der Vorbau ist ohne Spalt zwischen Vorbaukörper
und der Klemmplatte im oberen Schraubenbereich ausgelegt.
Die oberen Schrauben müssen so angezogen werden, dass die
Klemmplatte am Vorbaukörper anliegt, bevor das Anzugsmoment
aufgebracht wird. Wenn die Klemmplatte nicht am Vorbaukörper
anliegt, kann es zu strukturellen Schäden am Lenker kommen.
C
D
E
A
B
F
16
