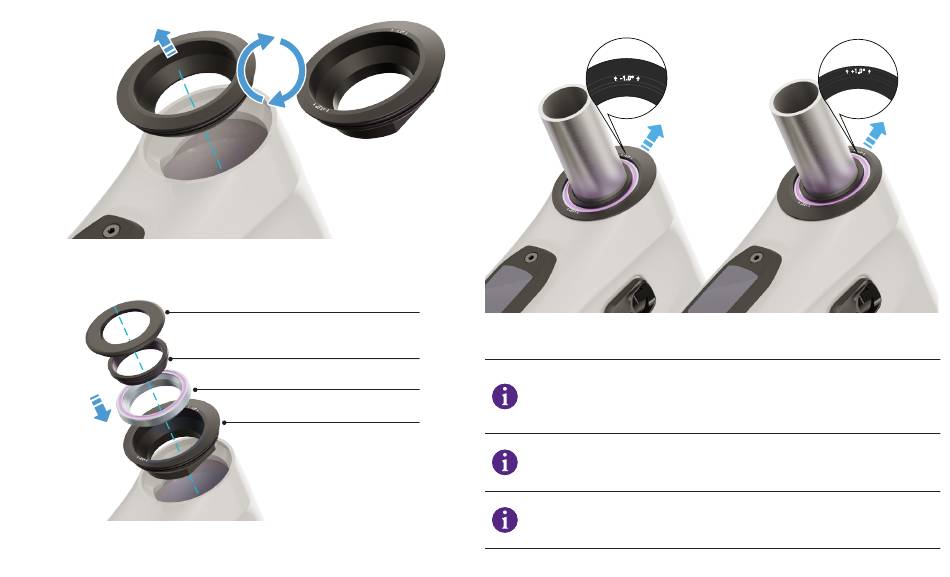

Entfernen Sie die Null-Grad-Schale vom Steuerrohr und ersetzen Sie
sie durch die +/- 1°-Steuersatzschale in der gewünschten Position.
„
Bauen Sie die Steuersatzteile und -schalen in den Rahmen ein. Diese
Teile werden werkzeuglos in den Rahmen eingesetzt.
55
Steuersatzabdeckung
Kompressionsring
Oberes Lager
Verstellbare Steuersatzschale
Beim Ausrichten der Steuersatzschale gibt die nach vorne weisende
eingeätzte Markierung die jeweilige Einstellung an.
Stellen Sie sicher, dass das Steuerrohr und die Steuersatzschale
frei von Schmutz und Ablagerungen sind, wenn Sie den Winkel
der oberen Steuersatzschale ändern. Schmieren Sie alle Teile mit
hochwertigem wasserfestem Schmierfett.
Alle Modelle werden mit montierter Null-Grad-Steuersatzschale
geliefert. Durch den Wechsel der Steuersatzschale wird der
Steuerrohrwinkel um ca. +/– 1 Grad steiler oder flacher.
Die untere Steuersatzschale wird für alle Einstellungen
verwendet. Sie hat eine kugelförmige Kontaktfläche mit dem
Steuerrohr und passt sich an den Winkel des Gabelschafts an.
-1°
+1°
