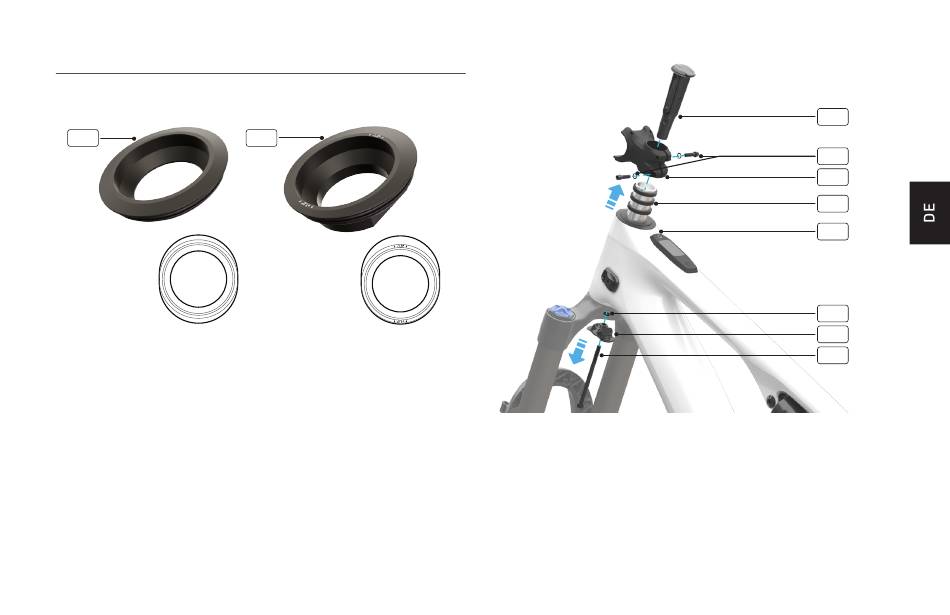

12.3. Einstellen des Steuerrohrwinkels
A
0°
Der Steuerrohrwinkel ist über verstellbare Steuersatzschalen einstellbar.
Das Fahrrad wird mit montierter Null-Grad-Steuersatzschale (A) geliefert,
eine +/– 1-Grad-Steuersatzschale (B) befindet sich in der Kleinteilebox.
-1°
B
+1°
+/-1°
Lösen Sie die Vorbauschrauben (2), mit denen der Vorbau (3) am
„
Gabelschaft (4) befestigt ist.
Lösen und entfernen Sie die Schraube des SWAT-Werkzeugs (7) und
„
der unteren Abdeckkappe (6).
Entfernen Sie den SWAT CC-Werkzeughalter (1) aus dem Gabelschaft.
„
Entfernen Sie den Vorbau (3) vom Gabelschaft (4) und dann die Gabel
„
vom Rahmen (8).
Wählen Sie die Steuersatzschale und Position für die gewünschte
„
Geometrie des Fahrers.
1
2
3
4
8
5
6
7
54
