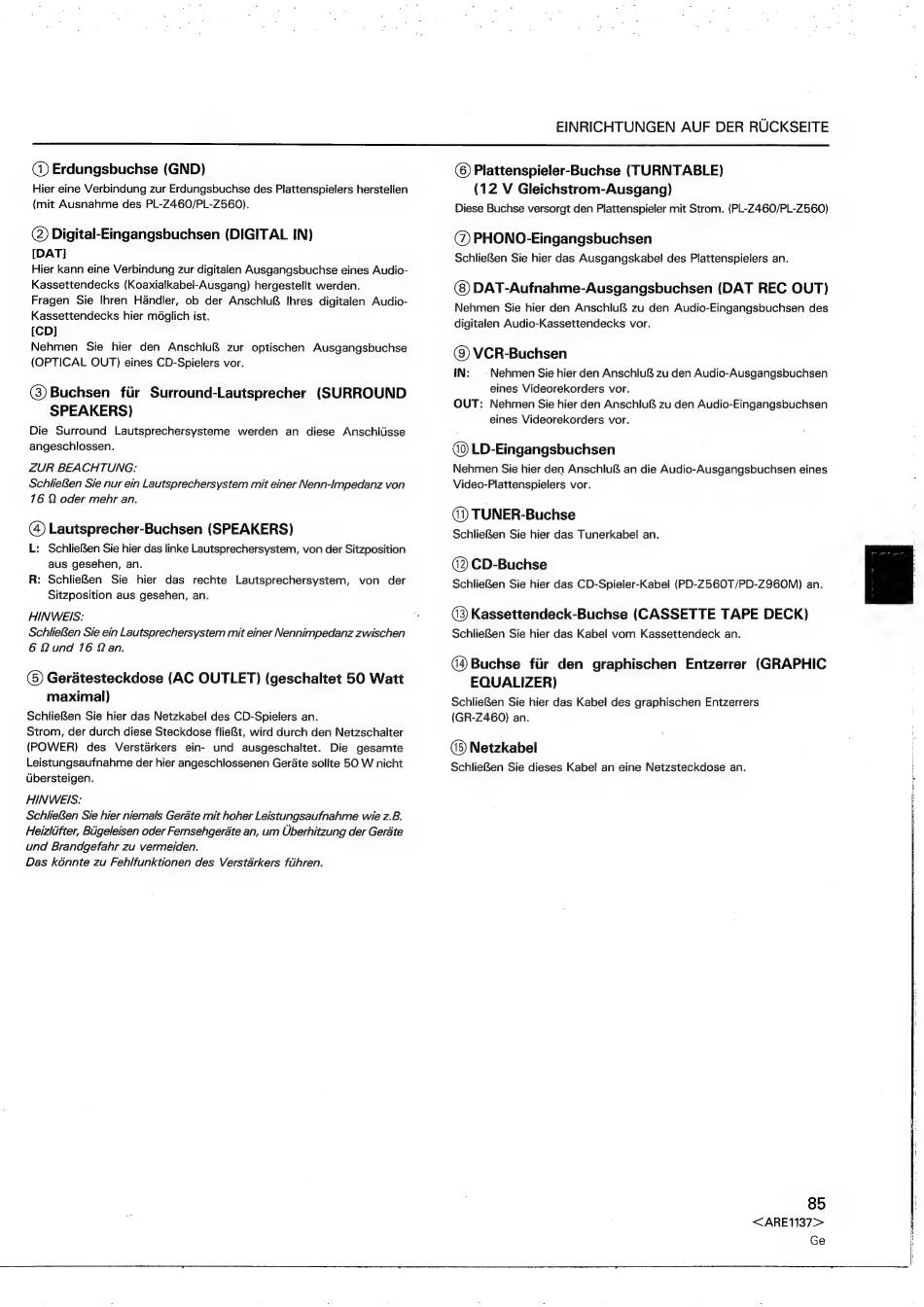

EINRICHTUNGEN AUF DER RUCKSEITE
() Erdungsbuchse (GND)
Hier eine Verbindung zur Erdungsbuchse des Plattenspielers herstellen
(mit Ausnahme des PL-Z460/PL-Z560).
(2) Digital-Eingangsbuchsen (DIGITAL IN)
[DAT]
Hier kann eine Verbindung zur digitalen Ausgangsbuchse eines Audio-
Kassettendecks (Koaxialkabel-Ausgang) hergestellt werden.
Fragen Sie thren Handler, ob der Anschlu thres digitalen Audio-
Kassettendecks hier méglich ist.
[CD]
Nehmen Sie hier den Anschlu& zur optischen Ausgangsbuchse
(OPTICAL OUT) eines CD-Spielers vor.
(3) Buchsen fiir Surround-Lautsprecher (SURROUND
SPEAKERS)
Die Surround Lautsprechersysteme werden an diese Anschliisse
angeschlossen.
ZUR BEACHTUNG:
SchlieBen Sie nur ein Lautsprechersystem mit einer Nenn-lmpedanz von
76 Q oder mehr an.
(4) Lautsprecher-Buchsen (SPEAKERS)
L: SchliefSen Sie hier das linke Lautsprechersystem, von der Sitzposition
aus gesehen, an.
R: Schlie&Ben Sie hier das rechte Lautsprechersystem, von der
Sitzposition aus gesehen, an.
HINWEIS:
SchlieBen Sie ein Lautsprechersystem mit einer Nennimpedanz zwischen
6 Qund 16 2 an.
©) Geratesteckdose (AC OUTLET) (geschaltet 50 Watt
maximal)
SchlieBen Sie hier das Netzkabel des CD-Spielers an.
Strom, der durch diese Steckdose flie&t, wird durch den Netzschalter
(POWER) des Verstarkers ein- und ausgeschaltet. Die gesamte
Leistungsaufnahme der hier angeschlossenen Gerdate sollte 50 W nicht
Ubersteigen.
HINWEIS:
SchiieBen Sie hier niemals Gerate mit hoher Leistungsautnahme wie z.B.
Heizlifter, Buigeleisen oder Fernsehgerate an, um Uberhitzung der Gerate
und Brandgefahr zu vermeiden.
Das kénnte zu Fehl/funktionen des Verstarkers ftihren.
© Plattenspieler-Buchse (TURNTABLE)
(12 V Gleichstrom-Ausgang)
Diese Buchse versorgt den Plattenspieler mit Strom. (PL-Z460/PL-Z560)
@) PHONO-Eingangsbuchsen
SchlieRen Sie hier das Ausgangskabel des Plattenspielers an.
DAT-Aufnahme-Ausgangsbuchsen (DAT REC OUT)
Nehmen Sie hier den Anschiuf& zu den Audio-Eingangsbuchsen des
digitalen Audio-Kassettendecks vor.
(9) VCR-Buchsen
IN: | Nehmen Sie hier den Anschluf& zu den Audio-Ausgangsbuchsen
eines Videorekorders vor.
OUT: Nehmen Sie hier den Anschlu& zu den Audio-Eingangsbuchsen
eines Videorekorders vor.
(10) LD-Eingangsbuchsen
Nehmen Sie hier den Anschlu& an die Audio-Ausgangsbuchsen eines
Video-Plattenspielers vor.
() TUNER-Buchse
SchlieBen Sie hier das Tunerkabel an.
(2 CD-Buchse
SchlieRen Sie hier das CD-Spieler-Kabel (PD-Z560T/PD-Z960M) an.
(3) Kassettendeck-Buchse (CASSETTE TAPE DECK)
SchlieRen Sie hier das Kabel vom Kassettendeck an.
(4 Buchse fiir den graphischen Entzerrer (GRAPHIC
EQUALIZER)
Schliefen Sie hier das Kabel des graphischen Entzerrers
(GR-Z460) an.
(15) Netzkabel
SchlieBen Sie dieses Kabel an eine Netzsteckdose an.
85
<ARE1137>
