S
A
M
PRO F E SSI
O NAL B A L A N C E D A M P L I
1. BESCHREIBUNG :
Der SAM-2B ist ein universeller, professioneller 4..10-Kanal-Anpassungs- und Symmetrier/ Differenzverstärker
(Instrumentenverstärker) in eisenloser Schaltungstechnik für die Verwendung bei höchsten Anforderungen an die
Tonqualität. Asymmetrische „ Homerecording" - sowie PC-Ein- und Ausgänge und HiFi-Geräte-Signale können
damit an professionelle symmetrische oder unsymmetrische Studiogeräte-Ein/Ausgänge angepasst werden.
Pegelanpassungen von -10 dBv auf +6 dBu und umgekehrt sowie Signalverteilung ist je nach Konfiguration
ebenfalls möglich.
Der SAM-2B ist der Nachfolger des SAM-2A mit der zusätzlichen Möglichkeit Signale auch zu mischen. Die Audio-
signalqualität, wie z.B. die Gleichtaktunterdrückung (Unsymmetriedämpfung), THD-Verzerrungen, Eingangs-
impedanz, Aussteuerungsreserve und Gesamtdynamik, konnte weiter gesteigert werden.
Der SAM-2B kann folgende Funktionen gleichzeitig ermöglichen :
1.
ein hochohmiges Signal wird niederohmig (Impedanzwandlung)
2.
ein Eingangssignal kann verstärkt/gedämpft werden
3.
ein symmetrisches Signal wird asymmetrisch
4.
ein asymmetrisches Signal wird symmetrisch
5.
symmetrische Signale können gemischt werden (stereo > mono)
6.
"Brummschleifen" zwischen asymmetrischen Geräten können beseitigt werden
7.
Ein- oder Ausschaltknackser einer Tonanlage beseitigen („ Power-Down" -Mute)
8.
Konfigurationen als Symmetrier- und Verteilverstärker intern möglich
1.1 Wirkungsweise :
Damit die auf eine Leitung induzierten oder influenzierten Störspannungen möglichst wenig Störungen in einem
an diese Leitung angeschlossenen Eingang einer Tonregieanlage hervorrufen, muss dieser Eingang "symmetrisch
gegen Erde" sein, d.h. die beiden Widerstände, die zwischen jeder der Eingangsklemmen und Erde gemessen
werden, müssen nach Betrag und Phase gleich sein. Die induzierten Störspannungen, die auf beiden Leitern
betrags- und phasenmäßig gleich sind, heben sich bei einem symmetrischen Eingang dann in ihrer Wirkung
gegenseitig auf und sind ohne Einfluss. Bei nicht exakter Symmetrie hingegen erfolgt kein völliges Aufheben der
induzierten Spannung, und ein Störspannungsrest verbleibt im nachfolgenden Übertragungsweg.
Die symmetrischen Eingangsstufen SSIM-04Mb des SAM-2B erreichen bei 1 kHz eine Ausblendung symmetri-
scher Störungen im Verhältnis 500 000 / 1 ?
POWER 90..260V 9W FUSE 160mAt
OUT 5 RIGHT
GAIN
EINFÜHRUNG SAM-2B
Symmetrier- und Anpassungsverstärker
-
2
B
F I
E R
- 115 dB !
OUT 5 LEFT
IN
IN 4 RIGHT
IN 4 LEFT
LEFT
RIGHT
GAIN
GAIN
SAM-2 B B A L A NC E D A M PL I F I E R

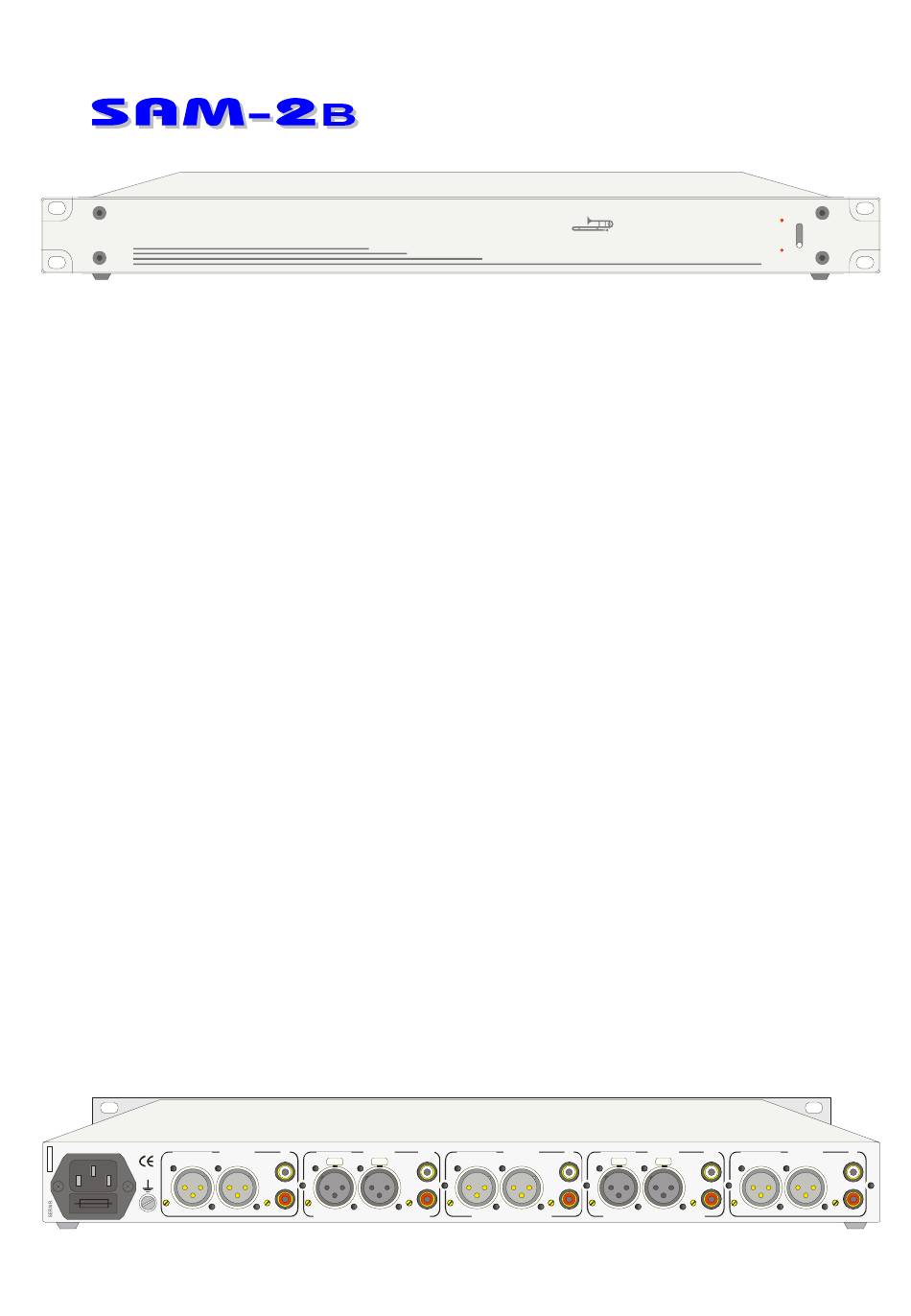

Rückansicht SAM-2B (Konfiguration 6 - 4 )
F U NK T O NST UDI O T ECH NI K
OUT
OUT 3 RIGHT
OUT 3 LEFT
IN
LEFT
LEFT
RIGHT
RIGHT
GAIN
GAIN
GAIN
M A DE I N G ERM A N Y
2
IN 2 RIGHT
IN 2 LEFT
OUT
OUT 1 RIGHT
LEFT
RIGHT
GAIN
GAIN
GAIN
F U NK T O NST U DI OT E C H NI K
ON
+20V
-20V
POWER
F U N K
OUT 1 LEFT
IN
LEFT
RIGHT
GAIN
