MTX-MONITOR.V3b-2 EIN/AUSGÄNGE und LEDs
____________________________________________________________________________________________________
EIN-AUSGÄNGE :
Eingänge :
4 Stereo-Eingänge analog symmetrisch (XLR-Buchse). Arbeitspegel +6 dBu Impedanz : 20 kΩ
4 Stereo-Eingänge analog asymmetrisch (Cinch-Buchse). Arbeitspegel 0(+6*) dBu Impedanz : 2 MΩ
Werden mehr als 4 symmetrische Stereo-Eingänge benötigt empfiehlt sich die Verwendung von zusätzlichen
Differenzverstärkern z.B. SAM-1Bs/SAM-1C oder die 19"-Versionen SAM-2B.V2/SAM-2C.
Ausgänge :
Ein Monitorausgang 1 (Abhörausgang) für Lautsprechersysteme auf XLR-Buchsen zur Speisung von Leistungs-
Endverstärkern oder aktiven Lautsprechern. Arbeitspegel +6 dBu
Ein alternativer Monitorausgang 2
Endverstärkern. Arbeitspegel 0 (+6*) dBu
Zwei Recordausgänge Record 1 und Record 2 auf Cinch-Buchse zum Überspielen einer gemeinsamen analogen
Quelle. Arbeitspegel 0 (+6*) dBu
Ein Meterausgang (Direkt Out) auf Cinch-Buchse zum Anschluss für Aussteuerungsinstrumente oder Stereo-
sichtgeräte. Dieser Ausgang führt das angewählte Abhörsignal, wird aber nicht durch Abhörfunktionen oder den
Pegelsteller beeinflusst. Dieser Ausgang kann auch zur Weiterleitung des gerade angewählten Signals an weite-
re Abhöranlagen mit eigener Lautstärkeregelung unabhängig vom MTX-Monitor verwendet werden.
Arbeitspegel +6 dBu
Kopfhörer-Ausgang :
Der MTX-MONITOR.V3b-2 verfügt über einen leistungsfähigen Stereo-Endverstärker zum Treiben passiver Kopf-
hörer mit 6,3mm Stereo-Klinke. Impedanzen zwischen 8 Ω ... 10 kΩ sind zulässig. Der Kopfhörerausgang ist
auf der Frontplatte zugänglich.
MTX MONITOR
POWER 230V 15VA
FUSE 125mAt
MONITOR R 1
REMOTE
DIG.ROUT
BALANC. OUT
Leitungspegel :
Die symmetrischen Eingänge, die symmetrischen Monitorausgänge „1" und die asymmetrischen Cinchbuchsen
METER/DIREKT OUT sind bei allen Versionen für + 6 dBu Arbeitspegel ausgelegt.
Alle anderen asymmetrischen Ein- und Ausgänge arbeiten in der Standardversion mit 0 dBu Arbeitspegel.
*Der MTX-Monitor ist auch für +6 dBu Arbeitspegel auf allen Ein- und Ausgängen, wie bei der MTX-
Monitor.V3b-2 TV - Version, lieferbar. Individuelle Abgleichmöglichkeiten siehe auch im Kapitel „Pegel-
justierung".
Intensität der LED-Anzeigen :
Die LEDs in der Version V3b-2 werden durch eine moderne Pulsbreitensteuerung mit optimalem Wirkungsgrad
angesteuert. Eine stufenlose Helligkeitsveränderung der gesamten LEDs ist intern möglich. Die Steuerung be-
findet sich auf der Tastaturleiterplatte in der Front des MTX-Monitor.
Helligkeitsveränderung: zum verändern der Einstellung den Deckel des Gerätes nach Herausdrehen der 10
Deckelschrauben entfernen (Kreuzschlitzschraubendreher Philips Größe 1). Durch die 20mm-Bohrung der inne-
ren Frontabdeckung auf der linken Rückseite der Steuerplatine kann der Trimmer für die Intensität erreicht
werden (Schlitzschraubendreher 2-3 mm). Rechtsdrehung vergrößert die Helligkeit. Linksdrehung lässt eine
Verringerung der Intensität bis zur vollständigen Abschaltung zu.
für Lautsprechersysteme auf Cinch-Buchse zur Speisung von Leistungs-
MONITOR L 1
MON. L 2
METER L
REC.L 2
REC.L 1
IN 8 L
BALANC. OUT
MON.R 2
METER R
REC.R 2
REC.R 1
IN 8 R

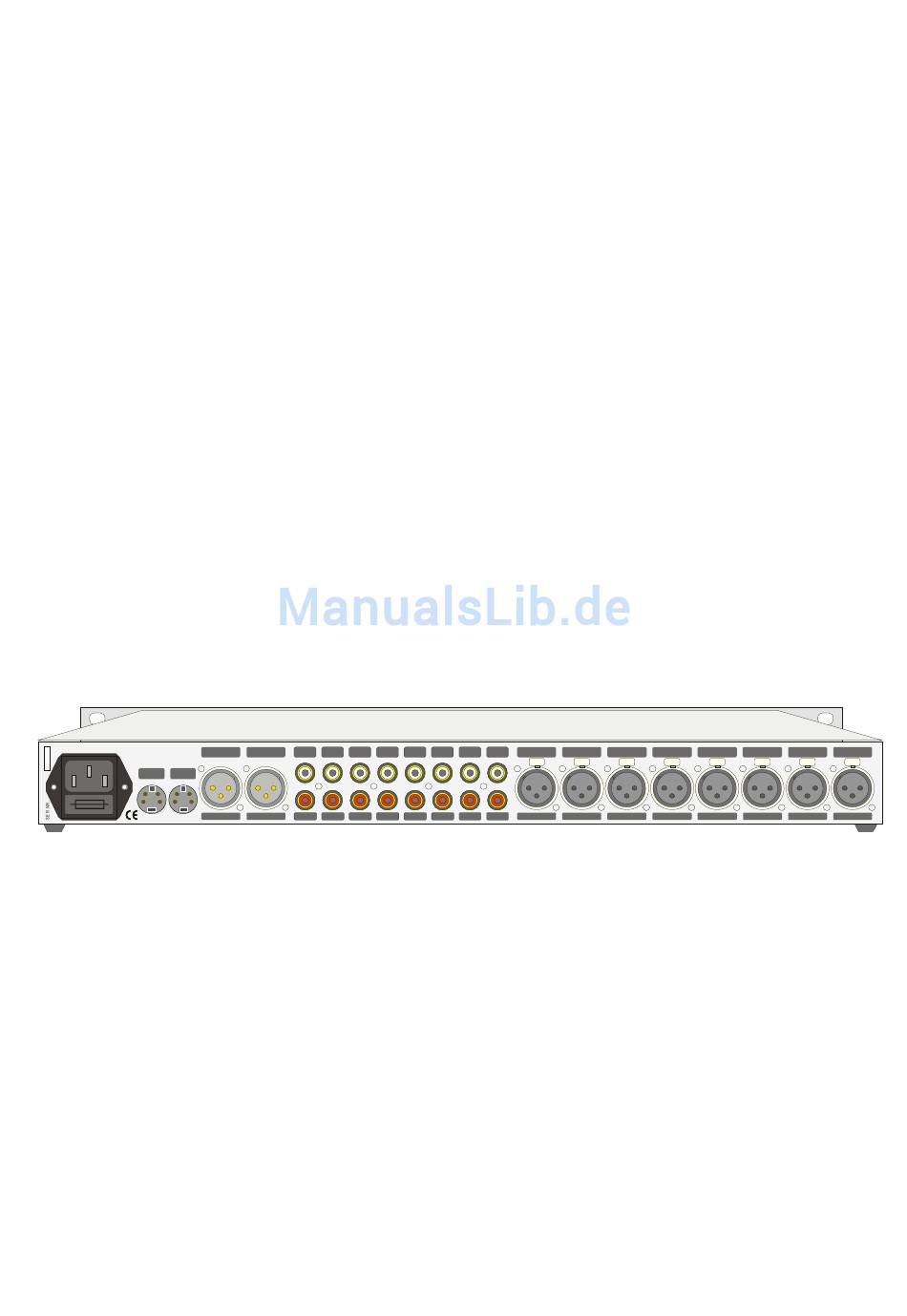

RÜCKWAND
IN 7 L
IN 6 L
IN 5 L
INPUT 4 R
INPUT 4 L
IN 7 R
IN 6 R
IN 5 R
BALANCED IN
BALANCED IN
12
INPUT 3 R
INPUT 3 L
INPUT 2 R
INPUT 2 L
BALANCED IN
BALANCED IN
BALANCED IN
BALANCED IN
INPUT 1 R
INPUT 1 L
BALANCED IN
BALANCED IN
