MTX-MONITOR.V3b-4.2.1 EIN/AUSGÄNGE und LEDs
____________________________________________________________________________________________________
EIN-AUSGÄNGE :
Eingänge :
4 Stereo-Eingänge analog symmetrisch (XLR-Buchse).
Arbeitspegel +6 dBu
Impedanz : 20 kΩ
4 Stereo-Eingänge analog asymmetrisch (Cinch-Buchse). Arbeitspegel 0(+6*) dBu Impedanz : 2 MΩ
Werden mehr als 4 symmetrische Stereo-Eingänge benötigt empfiehlt sich die Verwendung von zusätzlichen
Differenzverstärkern z.B. SAM-1Bs/SAM-1C oder die 19"-Versionen SAM-2B.V2/SAM-2C.
Ausgänge :
Ein Monitorausgang 1 (Abhörausgang) für Lautsprechersysteme auf XLR-Buchsen zur Speisung von Leistungs-
Endverstärkern oder aktiven Lautsprechern. Arbeitspegel +6 dBu
Ein alternativer Monitorausgang 2
für Lautsprechersysteme auf Cinch-Buchse zur Speisung von Leistungs-
Endverstärkern. Arbeitspegel 0 (+6*) dBu
Zwei Recordausgänge Record 1 und Record 2 auf Cinch-Buchse zum Überspielen einer gemeinsamen analogen
Quelle. Arbeitspegel 0 (+6*) dBu
Ein Meterausgang (Direkt Out) auf Cinch-Buchse zum Anschluss für Aussteuerungsinstrumente oder Stereo-
sichtgeräte. Dieser Ausgang führt das angewählte Abhörsignal, wird aber nicht durch Abhörfunktionen oder den
Pegelsteller beeinflusst. Dieser Ausgang kann auch zur Weiterleitung des gerade angewählten Signals an weite-
re Abhöranlagen mit eigener Lautstärkeregelung unabhängig vom MTX-Monitor verwendet werden.
Arbeitspegel +6 dBu
Kopfhörer-Ausgang :
Der MTX-MONITOR.V3b-4 verfügt über einen leistungsfähigen Stereo-Endverstärker zum Treiben passiver Kopf-
hörer mit 6,3mm Stereo-Klinke. Impedanzen zwischen 8 Ω ... 10 kΩ sind zulässig. Der Kopfhörerausgang ist
auf der Frontplatte zugänglich.

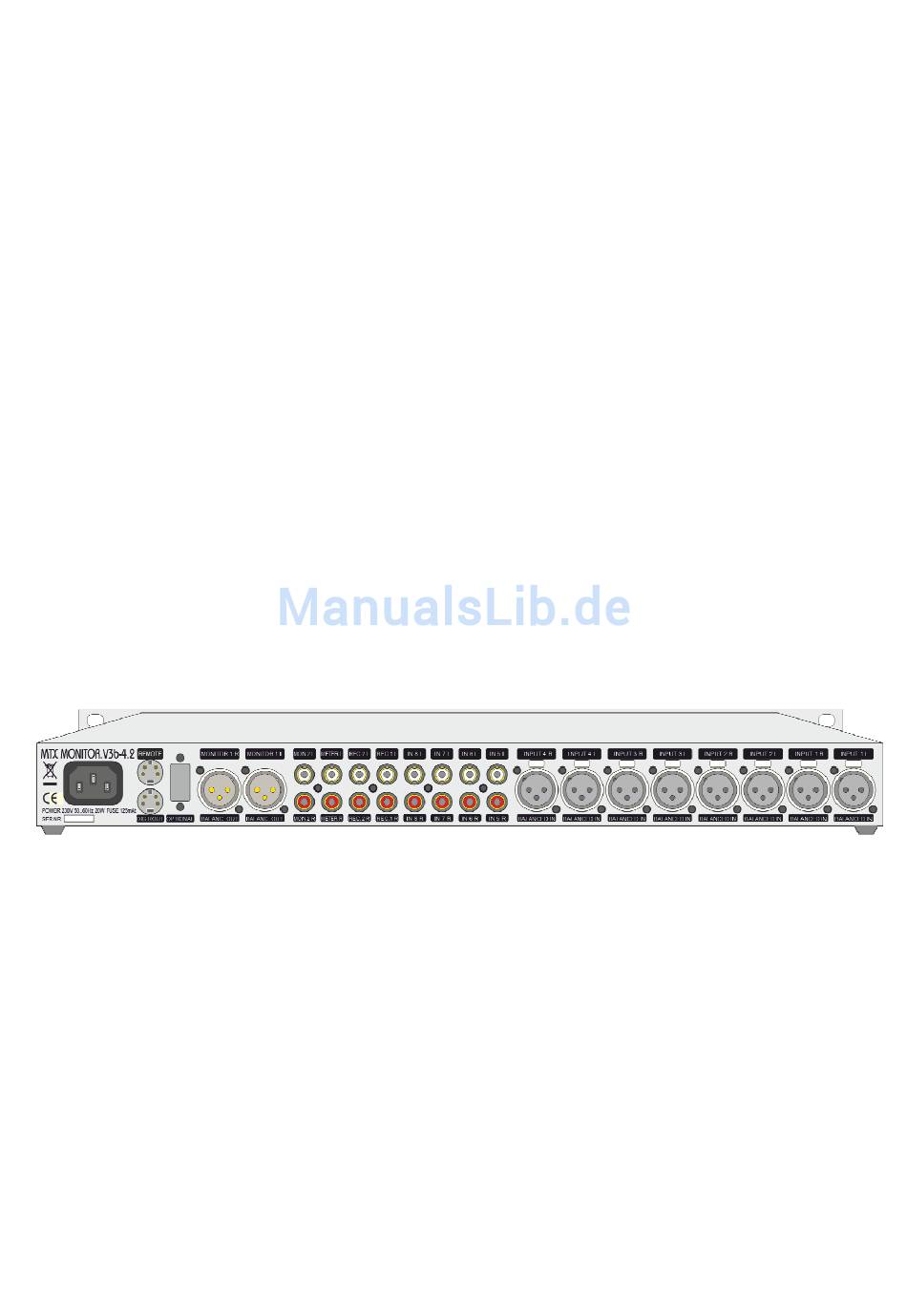

RÜCKWAND
Leitungspegel :
Die symmetrischen Eingänge, die symmetrischen Monitorausgänge „1" und die asymmetrischen Cinchbuchsen
METER/DIREKT OUT sind bei allen Versionen für + 6 dBu Arbeitspegel ausgelegt.
Alle anderen asymmetrischen Ein- und Ausgänge arbeiten in der Standardversion mit 0 dBu Arbeitspegel.
*Der MTX-Monitor ist auch für +6 dBu Arbeitspegel auf allen Ein- und Ausgängen, wie bei der MTX-
Monitor.V3b-4.2.1 TV - Version, lieferbar. Individuelle Abgleichmöglichkeiten siehe auch im Kapitel „Pegel-
justierung und Grundeinstellungen".
Intensität der LED-Anzeigen :
Die LEDs in der Version V3b-4.2.1 werden durch eine moderne Pulsbreitensteuerung mit optimalem Wirkungs-
grad angesteuert. Eine stufenlose Helligkeitsveränderung der gesamten LEDs gleichzeitig ist intern möglich. Die
Steuerung befindet sich auf der Tastaturleiterplatte in der Front des MTX-Monitor.
Helligkeitsveränderung LEDs: zum verändern der Einstellung den Deckel des Gerätes nach Herausdrehen
der 10 Deckelschrauben entfernen (Kreuzschlitzschraubendreher Philips Größe 1). Durch die 20-mm-Bohrung
der inneren Frontabdeckung auf der linken Rückseite der Steuerplatine kann der Trimmer für die Intensität er-
reicht werden (Schlitzschraubendreher 2-3 mm). Rechtsdrehung vergrößert die Helligkeit. Linksdrehung lässt
eine Verringerung der Intensität bis zur vollständigen Abschaltung zu.
12
