Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC
4.4.5

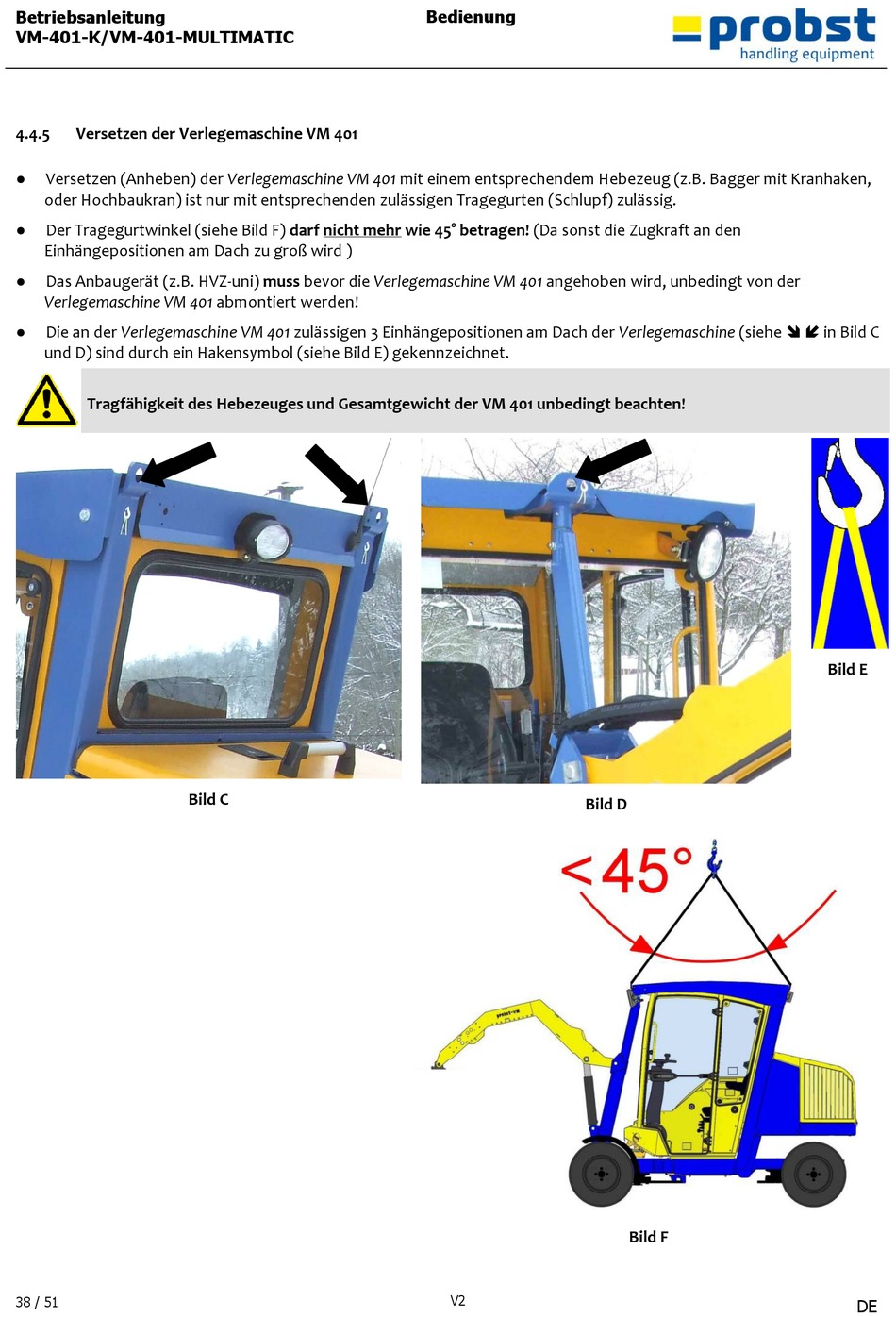

Versetzen der Verlegemaschine VM 401
●
Versetzen (Anheben) der Verlegemaschine VM 401 mit einem entsprechendem Hebezeug (z.B. Bagger mit Kranhaken,
oder Hochbaukran) ist nur mit entsprechenden zulässigen Tragegurten (Schlupf) zulässig.
●
Der Tragegurtwinkel (siehe Bild F) darf nicht mehr wie 45° betragen! (Da sonst die Zugkraft an den
Einhängepositionen am Dach zu groß wird )
●
Das Anbaugerät (z.B. HVZ-uni) muss bevor die Verlegemaschine VM 401 angehoben wird, unbedingt von der
Verlegemaschine VM 401 abmontiert werden!
●
Die an der Verlegemaschine VM 401 zulässigen 3 Einhängepositionen am Dach der Verlegemaschine (siehe in Bild C
und D) sind durch ein Hakensymbol (siehe Bild E) gekennzeichnet.
Tragfähigkeit des Hebezeuges und Gesamtgewicht der VM 401 unbedingt beachten!
38 / 51
Bild C
Bedienung
Bild D
V2
Bild F
Bild E
DE
