Allgemeintoleranzen nach ISO 2768-ck
Oberflächen nach DIN ISO 1302
Maße ISO 14405
Oberflächen- Format
behandlung
A1
Datum Name
Erst. 5.4.2012 Rolf.Ganitz
Gepr.
Werkstoff:
WA:
Kunde:
4
Zust. Änderungstext Datum Von Urspr. VM401-ESP-VM-01/2011
I
1
H
G
F
E
D
C
B
allgemeiner Biegehalbmesser=Blechstärke
Bei Änderungen Rücksprache mit TB !
Maßstab: Gewicht:
Schutzvermerk nach DIN 34 beachten!
Nachdruck nur mit unserer Genehmigung!
Benennung

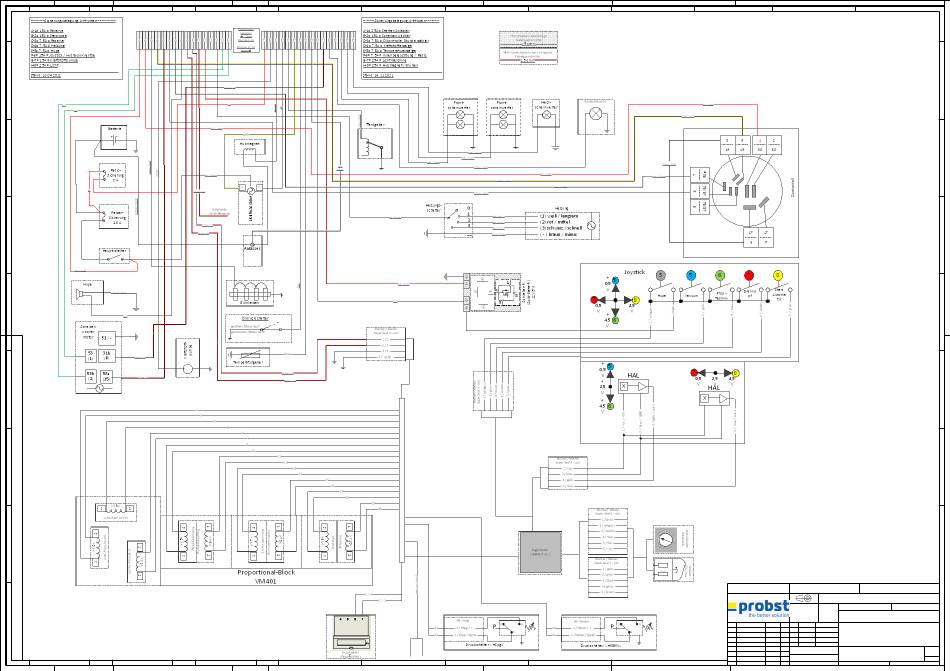

Elektro-Schaltplan VM401,
VM ohne Armaturenträger, (ab P02 A122)
ab 03 / 2012-->/bis --> .. / ........
Blatt
Artikelnummer/Zeichnungsnummer
1
41910005
von 1
Ers. f. Ers. d.
