Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC
5.4

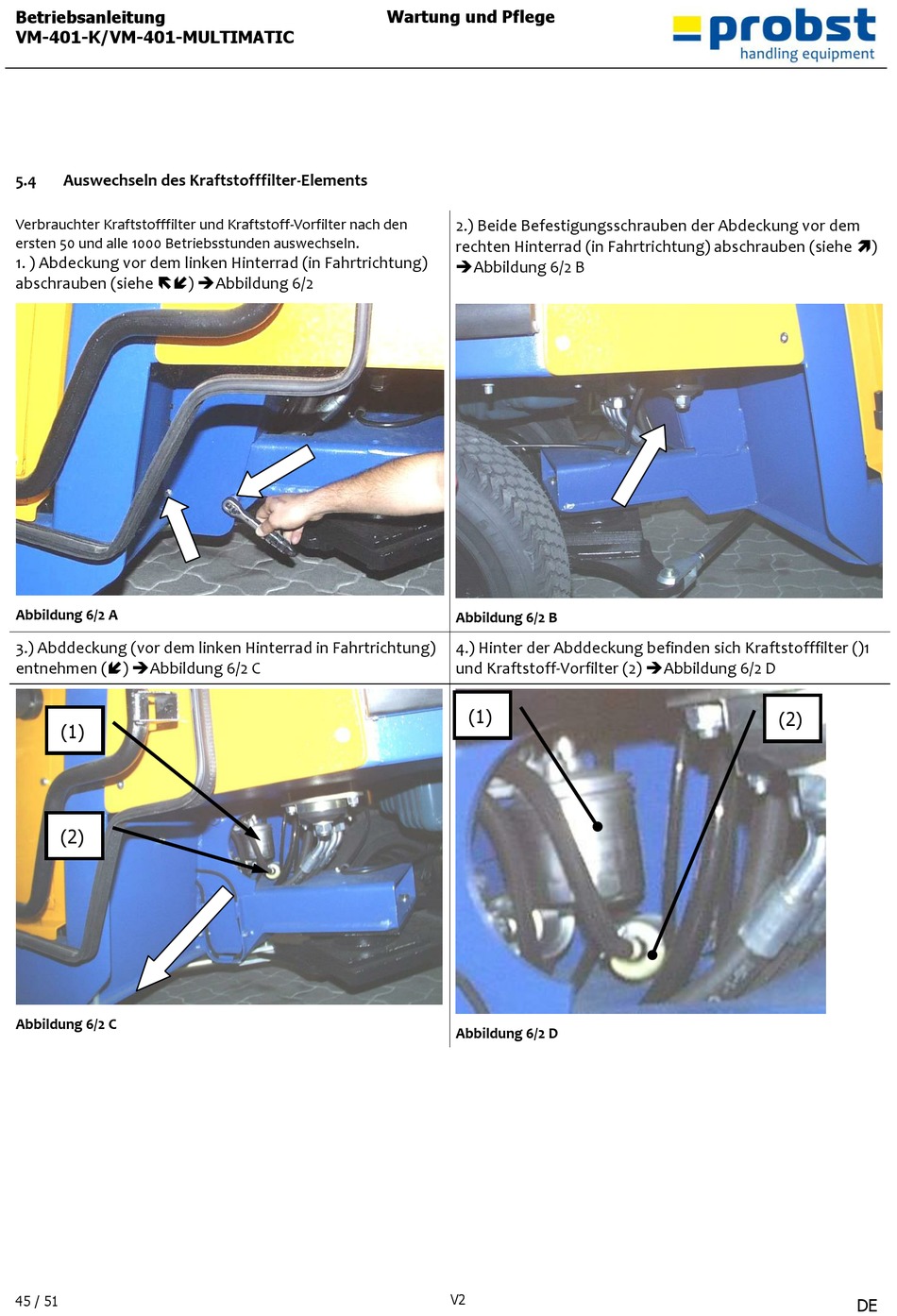

Auswechseln des Kraftstofffilter-Elements

Verbrauchter Kraftstofffilter und Kraftstoff-Vorfilter nach den
ersten 50 und alle 1000 Betriebsstunden auswechseln.
1. ) Abdeckung vor dem linken Hinterrad (in Fahrtrichtung)
abschrauben (siehe ) Abbildung 6/2
Abbildung 6/2 A
3.) Abddeckung (vor dem linken Hinterrad in Fahrtrichtung)
entnehmen () Abbildung 6/2 C
(1)
(2)
Abbildung 6/2 C
45 / 51
Wartung und Pflege
2.) Beide Befestigungsschrauben der Abdeckung vor dem
rechten Hinterrad (in Fahrtrichtung) abschrauben (siehe )
Abbildung 6/2 B
Abbildung 6/2 B
4.) Hinter der Abddeckung befinden sich Kraftstofffilter ()1
und Kraftstoff-Vorfilter (2) Abbildung 6/2 D
(1)
Abbildung 6/2 D
V2
(2)
DE
