Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC

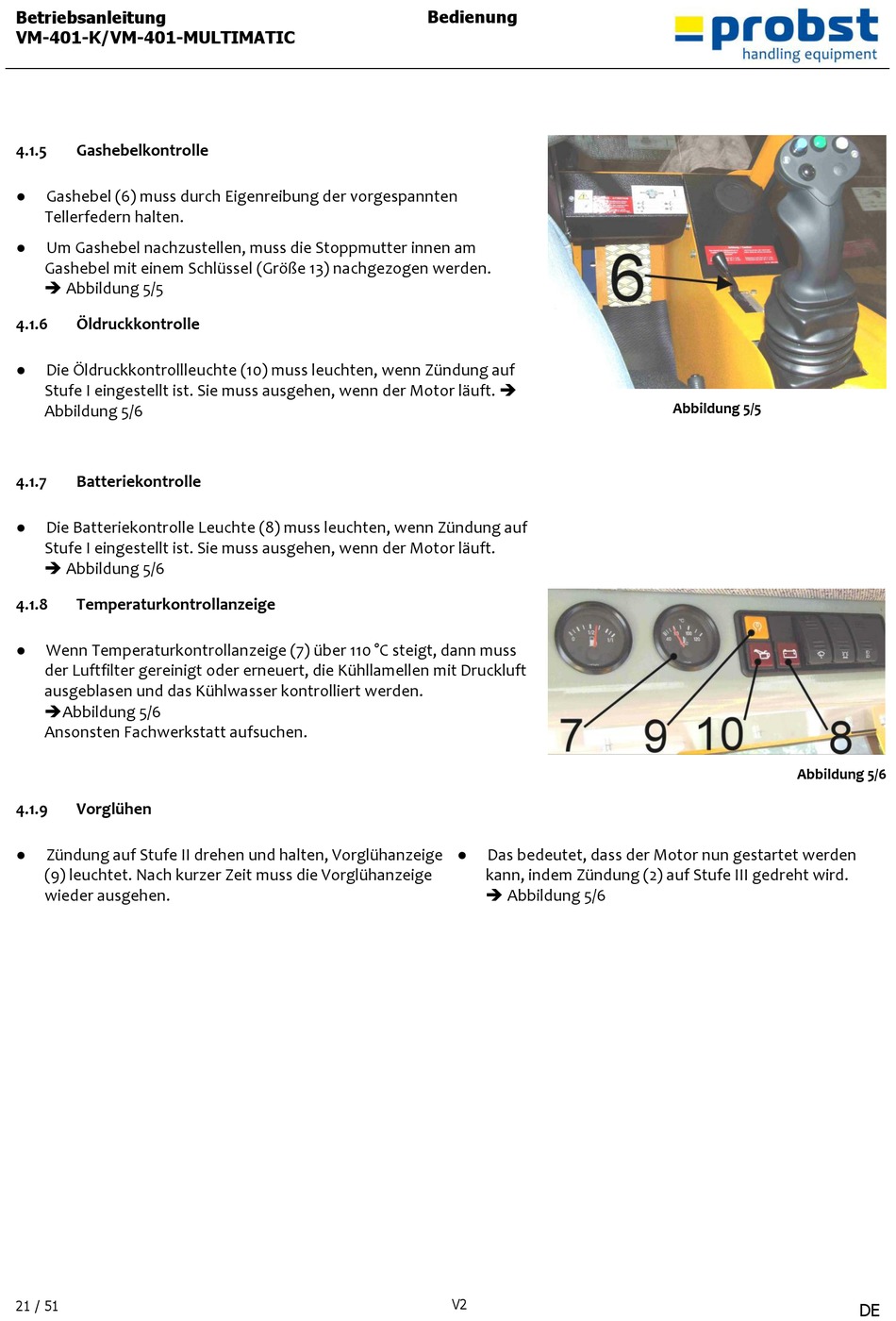

4.1.5
Gashebelkontrolle
●
Gashebel (6) muss durch Eigenreibung der vorgespannten
Tellerfedern halten.
●
Um Gashebel nachzustellen, muss die Stoppmutter innen am
Gashebel mit einem Schlüssel (Größe 13) nachgezogen werden.
Abbildung 5/5
4.1.6
Öldruckkontrolle
●
Die Öldruckkontrollleuchte (10) muss leuchten, wenn Zündung auf
Stufe I eingestellt ist. Sie muss ausgehen, wenn der Motor läuft.
Abbildung 5/6
4.1.7
Batteriekontrolle
●
Die Batteriekontrolle Leuchte (8) muss leuchten, wenn Zündung auf
Stufe I eingestellt ist. Sie muss ausgehen, wenn der Motor läuft.
Abbildung 5/6
4.1.8
Temperaturkontrollanzeige
●
Wenn Temperaturkontrollanzeige (7) über 110 °C steigt, dann muss
der Luftfilter gereinigt oder erneuert, die Kühllamellen mit Druckluft
ausgeblasen und das Kühlwasser kontrolliert werden.
Abbildung 5/6
Ansonsten Fachwerkstatt aufsuchen.
4.1.9
Vorglühen
●
Zündung auf Stufe II drehen und halten, Vorglühanzeige
(9) leuchtet. Nach kurzer Zeit muss die Vorglühanzeige
wieder ausgehen.
Pos: 18 / 99 geräte spez. Module /PG1 Pflasterverl ege syst eme/VM 401 /6_ Starten de s Motr ors_ VM 401 @ 3\m od_127 6083779313 _1.doc @ 30681 @ 2
21 / 51
Bedienung
●
Das bedeutet, dass der Motor nun gestartet werden
kann, indem Zündung (2) auf Stufe III gedreht wird.
Abbildung 5/6
V2
Abbildung 5/5
Abbildung 5/6
