Kühlwasserkontrolle; Hydraulikölkontrolle - probst VM-401-K Betriebsanleitung

Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC

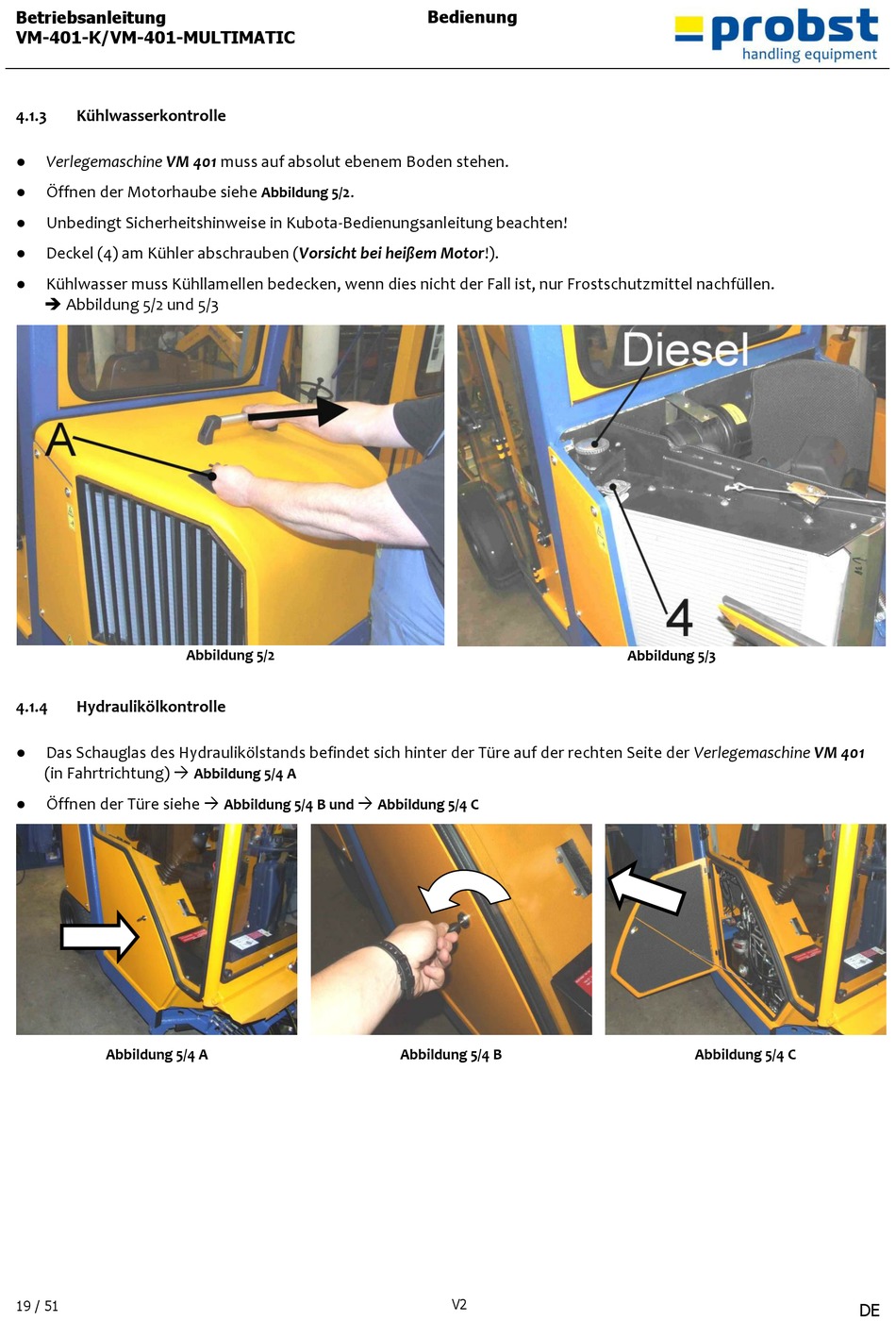

4.1.3 Kühlwasserkontrolle
●
Verlegemaschine VM 401 muss auf absolut ebenem Boden stehen.
●
Öffnen der Motorhaube siehe
●
Unbedingt Sicherheitshinweise in Kubota-Bedienungsanleitung beachten!
●
Deckel (4) am Kühler abschrauben (Vorsicht bei heißem Motor!).
●
Kühlwasser muss Kühllamellen bedecken, wenn dies nicht der Fall ist, nur Frostschutzmittel nachfüllen.
 Abbildung 5/2 und 5/3
Abbildung 5/2
4.1.4 Hydraulikölkontrolle
●
Das Schauglas des Hydraulikölstands befindet sich hinter der Türe auf der rechten Seite der Verlegemaschine VM 401
(in Fahrtrichtung) 
● Öffnen der Türe siehe 
Abbildung 5/4 A
19 / 51
.
Abbildung 5/2
Abbildung 5/4 A

Abbildung 5/4 B und
Bedienung
Abbildung 5/4 C
Abbildung 5/4 B
V2
Abbildung 5/3
Abbildung 5/4 C
DE
