Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC

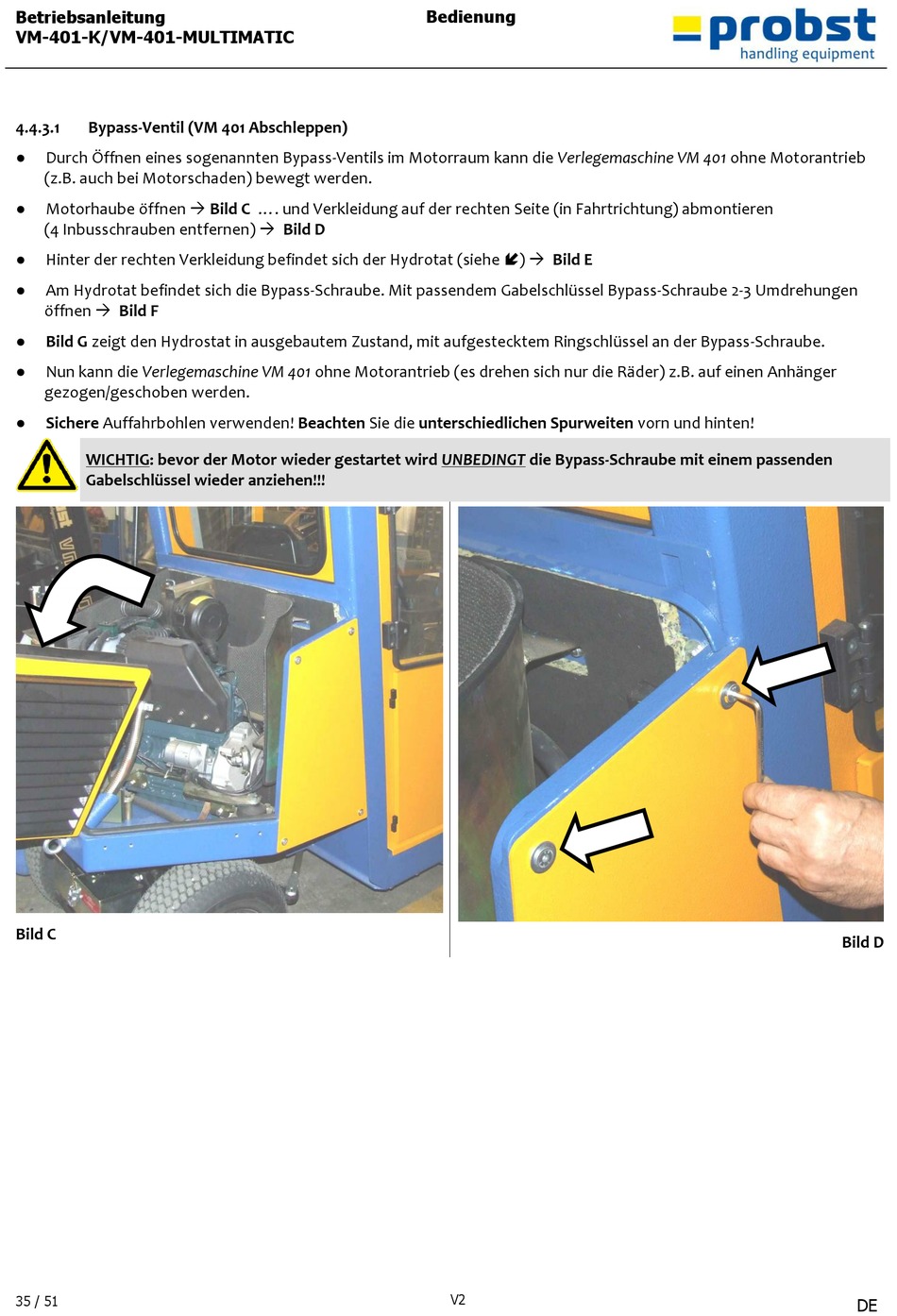

4.4.3.1
Bypass-Ventil (VM 401 Abschleppen)
●
Durch Öffnen eines sogenannten Bypass-Ventils im Motorraum kann die Verlegemaschine VM 401 ohne Motorantrieb
(z.B. auch bei Motorschaden) bewegt werden.
●
Motorhaube öffnen Bild C .... und Verkleidung auf der rechten Seite (in Fahrtrichtung) abmontieren
(4 Inbusschrauben entfernen) Bild D
Hinter der rechten Verkleidung befindet sich der Hydrotat (siehe ) Bild E
●
●
Am Hydrotat befindet sich die Bypass-Schraube. Mit passendem Gabelschlüssel Bypass-Schraube 2-3 Umdrehungen
öffnen Bild F
●
Bild G zeigt den Hydrostat in ausgebautem Zustand, mit aufgestecktem Ringschlüssel an der Bypass-Schraube.
●
Nun kann die Verlegemaschine VM 401 ohne Motorantrieb (es drehen sich nur die Räder) z.B. auf einen Anhänger
gezogen/geschoben werden.
●
Sichere Auffahrbohlen verwenden! Beachten Sie die unterschiedlichen Spurweiten vorn und hinten!
WICHTIG: bevor der Motor wieder gestartet wird UNBEDINGT die Bypass-Schraube mit einem passenden
Gabelschlüssel wieder anziehen!!!
Bild C
35 / 51
Bedienung
V2
Bild D
DE
