4.4
Arbeiten mit Hydraulischer Verlegezange HVZ-uni
4.4.1
Manuelle Ansteuerung
Folgende Funktionen lassen sich mit den Elementen des Joy-Sticks bei Arbeiten mit der hydraulischen Verlegezange HVZ-
uni erzielen:
Joy-Stick Stanardausführung:
Joy-Stickbewegung nach vorne (in Fahrtrichtung) Hauptspannung der HVZ-uni wird geöffnet (Abdrückzylinder fährt
ein),
Joy-Stickbewegung nach hinten (entgegen d. Fahrtrichtung) Hauptspannung der HVZ-uni wird geschlossen
(Abdrückzylinder fährt aus),
Joy-Stickbewegung nach links Seitenspannung der HVZ-uni wird geschlossen,
Joy-Stickbewegung nach rechts Seitenspannung der HVZ-uni wird geöffnet,
Joy-Stickbewegung nach links und gleichzeitiges Drücken des Druckknopfes (rot) Drehkopf dreht nach links,
Joy-Stickbewegung nach rechts und gleichzeitiges Drücken des Druckknopfes (rot) Drehkopf dreht nach rechts.
Joystick Automatikausführung:
Druckknopfes (Farbe: gelb) Automatikprogramm: Bewegungsabläufe der HVZ-uni laufen in automatischer Reihenfolge
ab
Druckknopfes (Farbe: gelb) Joy-Stickbewegung nach vorne (in Fahrtrichtung) und gleichzeitiges Drücken des
Druckknopfes (Farbe: gelb) Auslegerarm der HVM 401 bewegt sich nach oben. (bei Joystickstandard-Ausführung erfolgt
das Heben des Auslegerarmes durch Betätigung des linken Fußpedals)
Druckknopfes (Farbe: gelb) Joy-Stickbewegung nach hinten (entgegen d. Fahrtrichtung) und gleichzeitiges Drücken des
Druckknopfes (Farbe: gelb) Auslegerarm der HVM 401 bewegt sich nach unten. (bei Joystickstandard-Ausführung erfolgt
das Heben des Auslegerarmes durch Betätigung des linken Fußpedals)

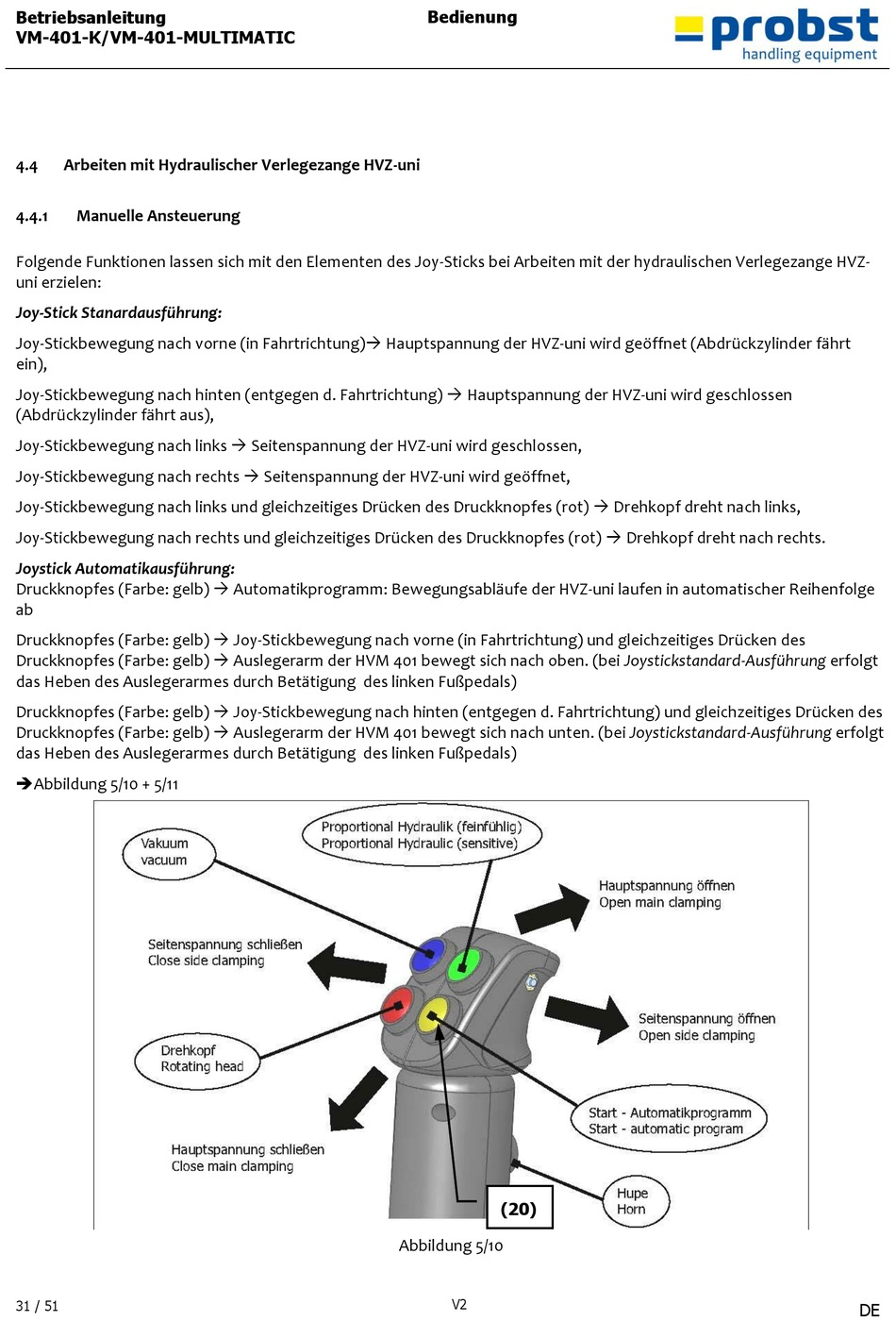

Abbildung 5/10 + 5/11
